Apa Itu Overhead Crane Support Structure? Kenapa Penting?

Overhead crane support structure adalah bagian penting yang memengaruhi gerak dan proses pemindahan barang. Keberadaannya penting karena beban dari crane tidak hanya ditanggung oleh unit crane, tetapi juga diteruskan melalui runway menuju struktur penyangga.

Dalam praktiknya, bentuk support structure tidak selalu sama pada setiap proyek. Simak penjelasan lengkapnya berikut ini!

Table of Contents

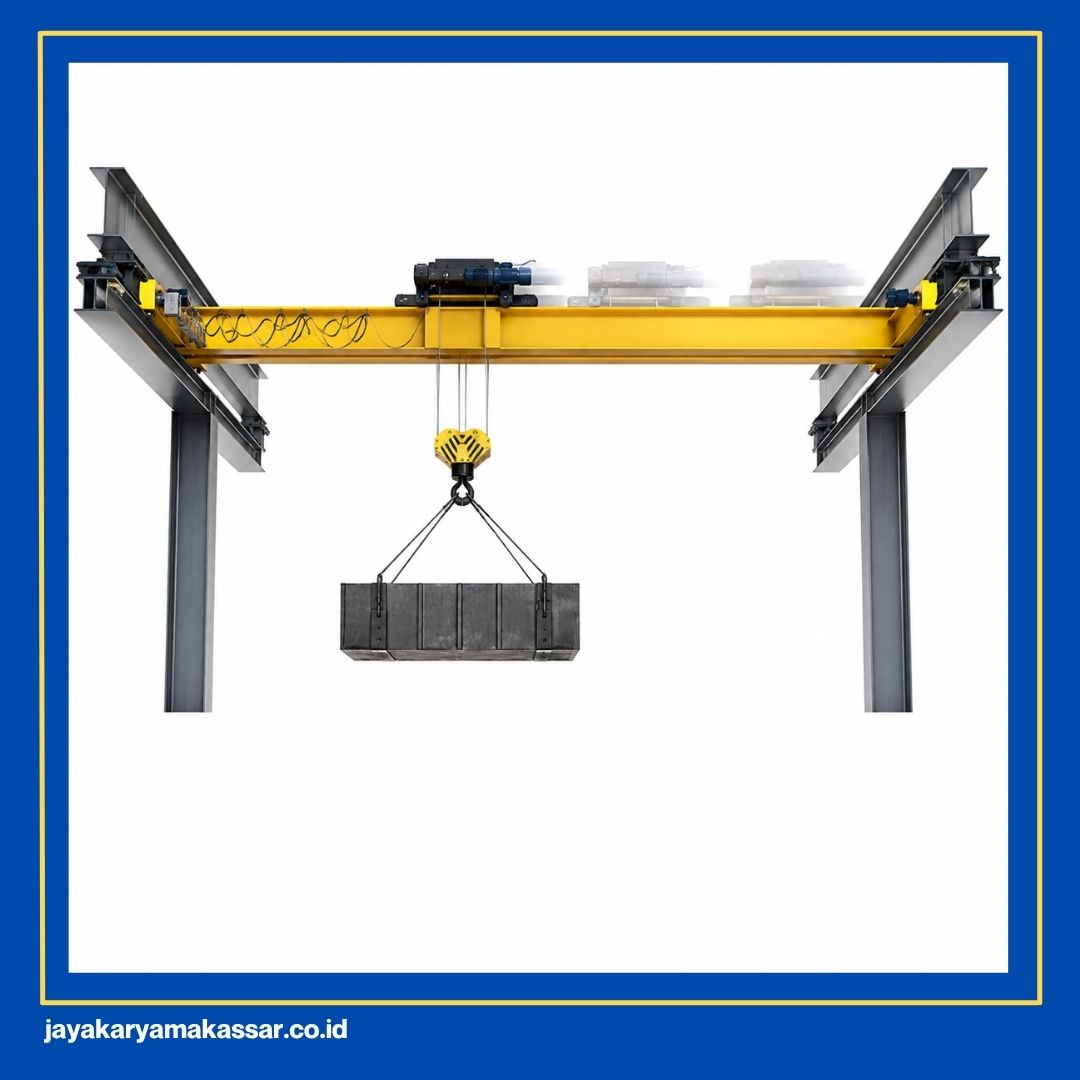

Apa Itu Overhead Crane Support Structure?

Overhead crane support structure adalah sistem struktur yang menopang runway tempat bridge crane bergerak. Runway sendiri dapat terdiri dari rail, beam, girder, bracket, dan elemen pendukung lain yang membentuk lintasan crane.

Secara sederhana, beban dari crane diteruskan melalui roda menuju runway, kemudian ke elemen penyangga dan struktur di bawahnya. Pada sistem tertentu, beban akhirnya diteruskan ke fondasi melalui kolom penyangga.

Oleh karena itu, support structure tidak tepat jika hanya dipahami sebagai “tiang crane”. Sistem tersebut dapat mencakup kolom, runway beam, bracket atau konsol, sambungan, serta elemen struktur lain sesuai desain proyek. Hubungan antarbagian tersebut harus diperhitungkan agar runway dapat menopang crane selama digunakan.

Hal penting lainnya adalah kapasitas overhead crane tidak bisa dijadikan satu-satunya dasar untuk menentukan support structure. Berat crane, beban roda, bentang, konfigurasi runway, karakteristik penggunaan, dan kondisi struktur bangunan juga perlu diperhitungkan. Bahkan ketika crane atau kapasitasnya dimodifikasi, struktur pendukung perlu diperiksa untuk kapasitas baru.

Fungsi Support Structure pada Overhead Crane

Sebelum melihat bentuk dan faktor desainnya, penting memahami peran support structure dalam keseluruhan sistem overhead crane. Struktur ini berhubungan langsung dengan jalur penyaluran beban dan kestabilan runway.

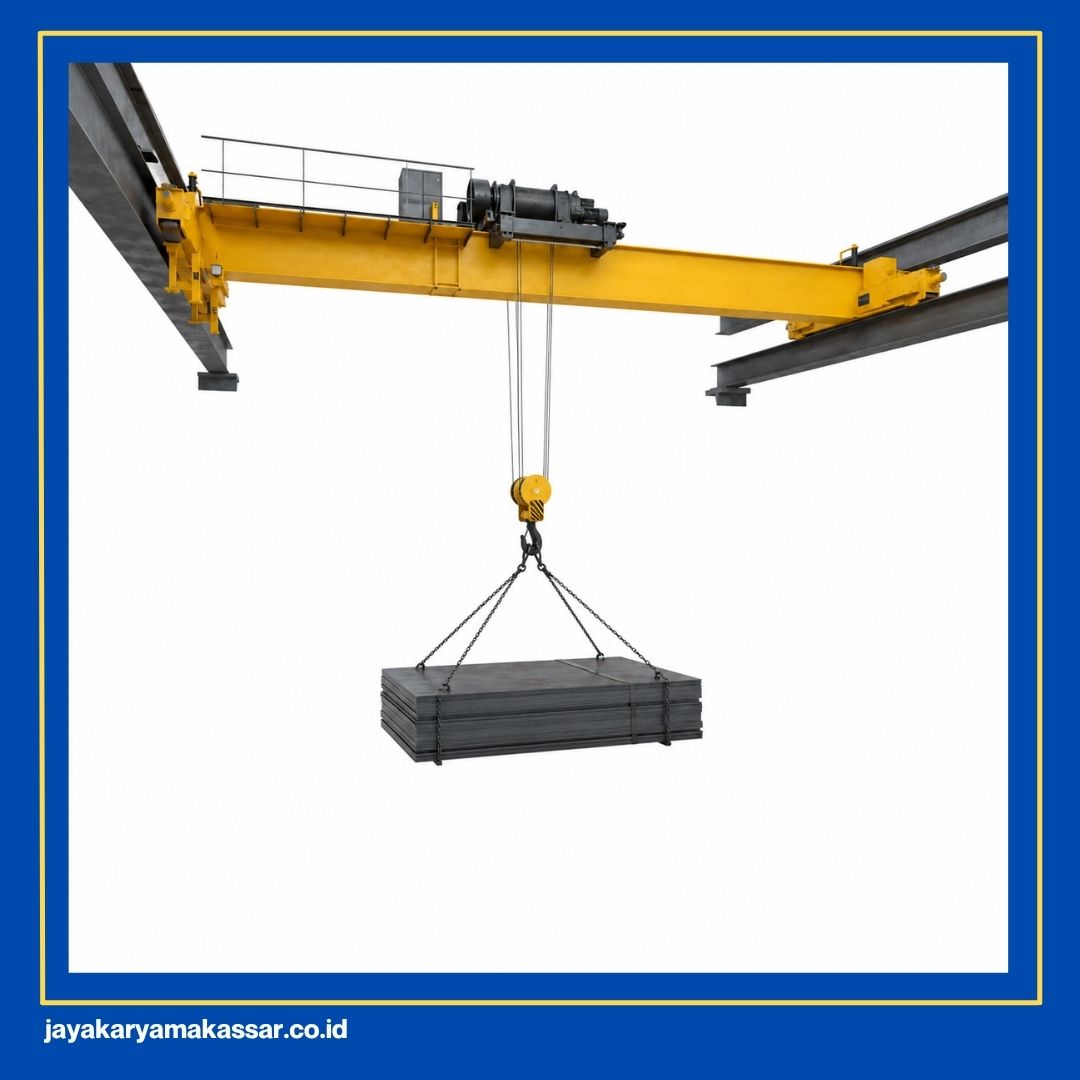

1. Menopang Beban Crane dan Material

Support structure membantu menopang beban yang diterima runway dari sistem crane. Pembebanan tersebut mencakup berat crane, hoist, trolley, serta material yang sedang diangkat.

Distribusi beban juga dapat berubah ketika trolley berpindah posisi. Oleh sebab itu, perhitungan struktur perlu mempertimbangkan kondisi pembebanan yang relevan dengan pengoperasian crane, bukan hanya melihat angka kapasitas angkatnya.

2. Menjaga Kestabilan Runway

Runway harus memiliki penopang yang sesuai agar lintasan crane tetap berada pada posisi yang direncanakan. Struktur pendukung membantu menjaga hubungan antara runway dan bangunan atau fondasi selama crane beroperasi.

Kondisi runway dan sambungannya juga perlu diperhatikan dalam pemeriksaan struktur. Elemen yang mengalami deformasi, kerusakan, atau sambungan yang bermasalah dapat menjadi hal yang perlu dievaluasi sebelum crane kembali digunakan.

3. Menyalurkan Beban ke Struktur di Bawahnya

Support structure menjadi bagian dari jalur penyaluran beban dari runway menuju struktur bangunan atau fondasi. Oleh karena itu, elemen penyangga tidak dapat dirancang secara terpisah dari kondisi tempat crane akan dipasang.

Jika struktur bangunan digunakan sebagai penopang, kemampuan struktur tersebut perlu diperiksa terlebih dahulu. Jika tidak sesuai, sistem penyangga independen dapat menjadi alternatif berdasarkan hasil perencanaan struktur.

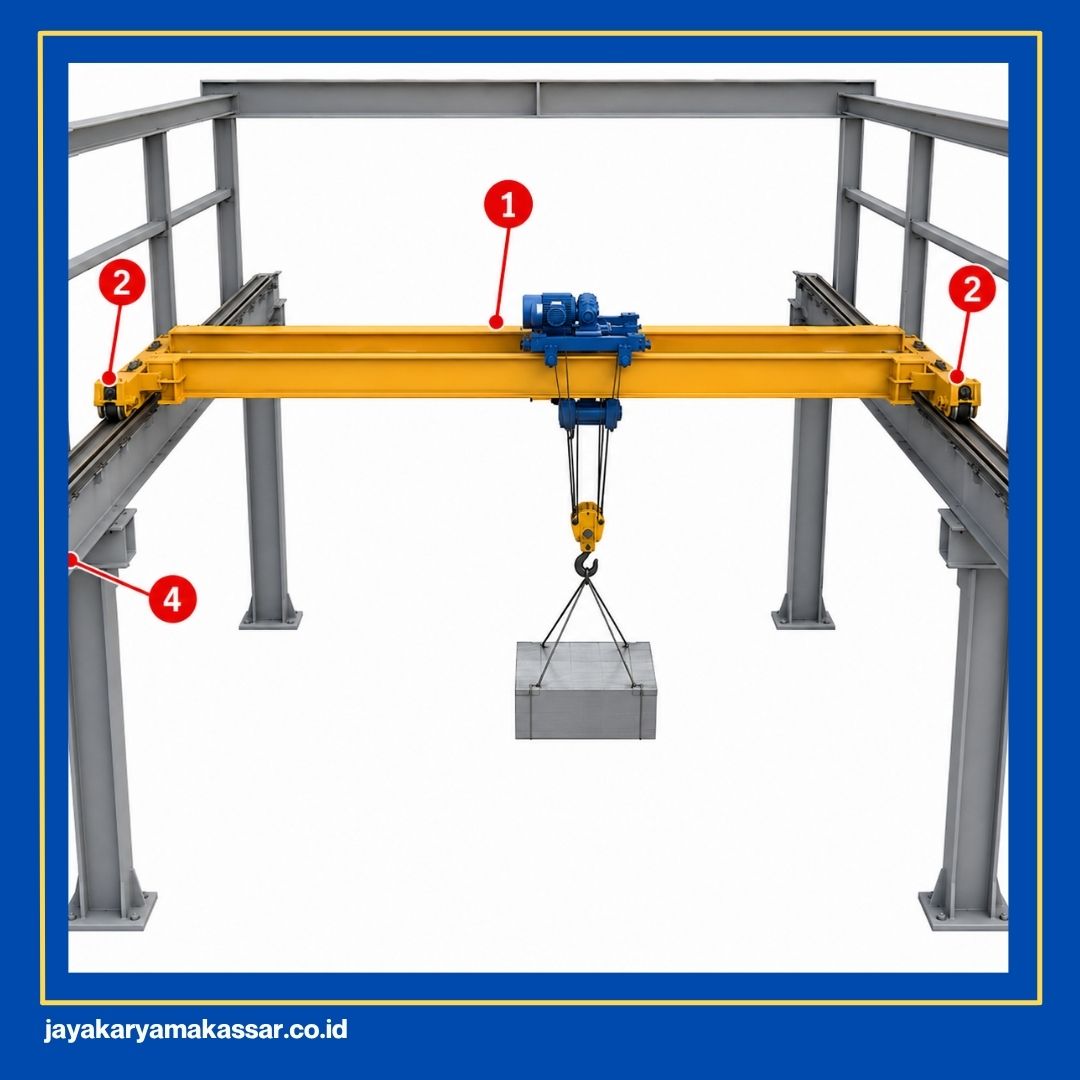

Seperti Apa Bentuk Overhead Crane Support Structure?

Bentuk support structure bergantung pada kondisi bangunan, konfigurasi crane, dan kebutuhan runway. Beberapa susunan yang dapat ditemui di lapangan antara lain:

Runway pada kolom bangunan: Runway beam dapat dipasang pada kolom struktur bangunan apabila kolom dan bagian terkait memang mampu menerima pembebanan crane. Sistem seperti ini memungkinkan struktur bangunan dimanfaatkan tanpa membuat deretan kolom crane yang sepenuhnya terpisah.
Bracket atau konsol pada kolom: Pada konfigurasi tertentu, runway beam ditopang menggunakan bracket atau konsol yang terhubung ke kolom. Detail sambungan dan kapasitas penopangnya perlu disesuaikan dengan gaya yang bekerja pada runway.
Independent support structure: Jika struktur bangunan eksisting tidak dirancang untuk overhead crane, dapat digunakan struktur penyangga independen. Sistem ini umumnya memiliki kolom dan elemen pendukung runway yang dibuat khusus untuk kebutuhan crane.
Stepped atau kombinasi struktur: Pada desain bangunan tertentu, kolom bangunan dan penopang runway dapat dirancang sebagai satu sistem. Konfigurasi yang digunakan bergantung pada kebutuhan bangunan dan hasil perhitungan struktur.

Jadi, tidak ada satu bentuk support structure yang otomatis berlaku untuk semua overhead crane. Pilihan sistem harus mengikuti kondisi proyek dan jalur beban yang direncanakan. Beberapa konfigurasi seperti bracket pada kolom bangunan atau kolom penyangga terpisah memang merupakan pendekatan yang digunakan pada sistem runway crane.

Apa yang Menentukan Desain Support Structure Overhead Crane?

Desain support structure perlu ditentukan berdasarkan data crane dan kondisi lokasi pemasangan. Beberapa faktor yang perlu diperhatikan meliputi:

Kapasitas angkat: menentukan besarnya beban kerja yang dapat diangkat crane, tetapi bukan satu-satunya parameter desain struktur.
Berat crane dan hoist: bobot peralatan ikut menghasilkan beban yang diterima runway dan struktur pendukung.
Beban roda: distribusi beban pada roda crane berpengaruh terhadap pembebanan runway beam dan elemen penyangganya.
Span crane: jarak antara kedua runway rail memengaruhi konfigurasi struktur dan posisi pembebanan.
Panjang runway dan jarak antarpenopang: memengaruhi kebutuhan bentang dan kapasitas elemen runway.
Karakteristik operasi: gerakan bridge dan trolley, akselerasi, deselerasi, serta aktivitas pengangkatan dapat menghasilkan gaya yang perlu diperhitungkan dalam desain.
Struktur bangunan eksisting: jika runway akan dipasang pada bangunan yang sudah ada, kapasitas kolom, balok, sambungan, dan bagian struktur terkait perlu diperiksa.
Fondasi: pada support structure independen, beban dari kolom harus dapat diteruskan dengan aman ke fondasi dan tanah.
Detail sambungan dan alignment: posisi, sambungan, serta kesesuaian runway perlu direncanakan agar sistem crane dapat beroperasi sesuai desain.

Artinya, ukuran kolom atau runway beam tidak sebaiknya ditentukan hanya dengan patokan seperti “crane 10 ton membutuhkan profil tertentu”. Data teknis crane dan kondisi proyek harus menjadi dasar perhitungan. Struktur pendukung juga perlu diperiksa jika terjadi perubahan kapasitas atau modifikasi yang memengaruhi pembebanan.

Pesan Overhead Crane Tavol dengan Support Structure dari PT Jaya Karya Makassar

PT Jaya Karya Makassar menyediakan overhead crane merek Tavol dengan pilihan kapasitas mulai dari 3 ton hingga 200 ton. Tersedia pilihan single girder dan double girder, serta Universal Model dan Europe Model untuk menyesuaikan kebutuhan pengangkatan di berbagai area kerja.

Setiap unit crane dilengkapi fitur keselamatan sesuai konfigurasi unit, serta memiliki garansi resmi dan sertifikasi resmi. PT Jaya Karya Makassar juga menyediakan layanan pembuatan overhead crane support structure, sehingga kebutuhan crane dan struktur pendukung dapat direncanakan berdasarkan kondisi proyek.

Layanan yang tersedia meliputi konsultasi gratis, pemasangan, after-sales service, dan penyediaan suku cadang resmi. Setiap pembelian unit crane juga mendapatkan free pelatihan operator. PT Jaya Karya Makassar melayani kebutuhan overhead crane ke seluruh Indonesia, termasuk kebutuhan proyek yang memerlukan perencanaan dan pembuatan support structure.

Jika Anda belum mengetahui apakah bangunan eksisting sudah siap digunakan sebagai penopang runway atau membutuhkan struktur tambahan, konsultasikan kondisi proyek terlebih dahulu. Dengan begitu, pilihan crane dan support structure dapat disesuaikan dengan kebutuhan teknis di lapangan, bukan hanya berdasarkan kapasitas angkat.
