Panduan Lengkap Overhead Crane Engineering

Overhead crane engineering adalah proses mengubah kebutuhan lifting menjadi spesifikasi crane yang dapat diterapkan pada kondisi fasilitas secara nyata. Prosesnya tidak hanya menentukan kapasitas angkat atau memilih antara single girder dan double girder, tetapi juga mempertimbangkan span, lifting height, working duty, headroom, wheel load, runway, support structure, electrical system, hingga kebutuhan instalasi. Semua parameter tersebut saling berkaitan dan perlu dilihat sebagai satu sistem.

Dua overhead crane dengan kapasitas sama belum tentu memiliki spesifikasi yang identik. Crane 10 ton yang hanya digunakan untuk maintenance beberapa kali sehari tentu memiliki kebutuhan berbeda dengan crane 10 ton yang bekerja berulang sepanjang shift produksi. Kondisi bangunan, panjang runway, bentuk material, ruang vertikal, dan pola penggunaan ikut menentukan konfigurasi yang lebih sesuai.

Karena itu, proses engineering sebaiknya dilakukan sebelum fabrication dan installation dimulai. Data yang dikumpulkan pada tahap awal menjadi dasar untuk menentukan konfigurasi crane, komponen, struktur pendukung, hingga kebutuhan electrical dan control. Dengan perencanaan yang lebih matang, potensi ketidaksesuaian antara crane dan kondisi site dapat dikurangi.

Apa Itu Overhead Crane Engineering?

Overhead crane engineering adalah proses perencanaan teknis untuk menentukan bagaimana crane akan bekerja, bagaimana struktur crane menerima beban, serta bagaimana load tersebut diteruskan ke runway dan struktur pendukung. Engineering juga mencakup pemilihan hoisting system, trolley, bridge travel, control, dan berbagai parameter lain yang berkaitan dengan penggunaan crane. Dengan demikian, engineering tidak berhenti pada pemilihan kapasitas.

Dalam praktiknya, engineer perlu memahami proses lifting yang akan dilakukan terlebih dahulu. Informasi mengenai berat material, dimensi beban, lifting accessories, span, lifting height, frekuensi penggunaan, dan kondisi bangunan menjadi input awal. Data tersebut kemudian digunakan untuk menentukan desain dan spesifikasi yang lebih sesuai.

PT Jaya Karya Makassar sendiri saat ini sudah tersedia pemilihan tipe crane, kapasitas, dimensi, mekanisme pengangkatan, struktur pendukung, dan control system.

Baca juga: Lalu, Bagaimana Proses Lifting Material secara Menyeluruh?

Data Awal yang Dibutuhkan Sebelum Engineering

Engineering yang baik dimulai dari data yang cukup. Buyer tidak harus sudah mengetahui seluruh spesifikasi crane karena sebagian parameter justru akan ditentukan melalui proses engineering. Namun informasi dasar mengenai kebutuhan lifting dan kondisi fasilitas perlu tersedia agar desain tidak terlalu banyak menggunakan asumsi.

Data operasional juga sama pentingnya dengan dimensi bangunan. Informasi seperti jumlah lifting per jam, jam operasi per hari, dan berat material rata-rata membantu menentukan working duty yang lebih sesuai. Semakin jelas data awalnya, semakin terarah proses pemilihan crane.

Jika span atau lifting height belum diketahui, layout bangunan dapat digunakan sebagai bahan awal. Foto area juga membantu memberikan gambaran mengenai column, roof, mesin, existing runway, serta akses menuju lokasi instalasi. Pengukuran aktual tetap diperlukan sebelum dimensi final digunakan untuk fabrication.

Tahapan Cara Memilih Overhead Crane Engineering

Proses engineering dilakukan secara bertahap agar setiap bagian crane dapat dirancang berdasarkan kebutuhan yang sebenarnya. Beberapa tahapan utamanya meliputi:

1. Menentukan Kebutuhan dan Spesifikasi Crane

Langkah pertama adalah mengetahui pekerjaan yang akan dilakukan crane. Data yang perlu diperhatikan antara lain kapasitas beban, span, lifting height, panjang lintasan, kecepatan lifting dan travelling, serta seberapa sering crane digunakan.

Karakteristik beban juga perlu diperhatikan. Crane untuk pekerjaan rutin dengan intensitas tinggi tentu perlu dipertimbangkan berbeda dari unit yang hanya digunakan sesekali. Informasi tersebut akan memengaruhi pemilihan mekanisme dan komponen.

2. Menentukan Jenis dan Konfigurasi Crane

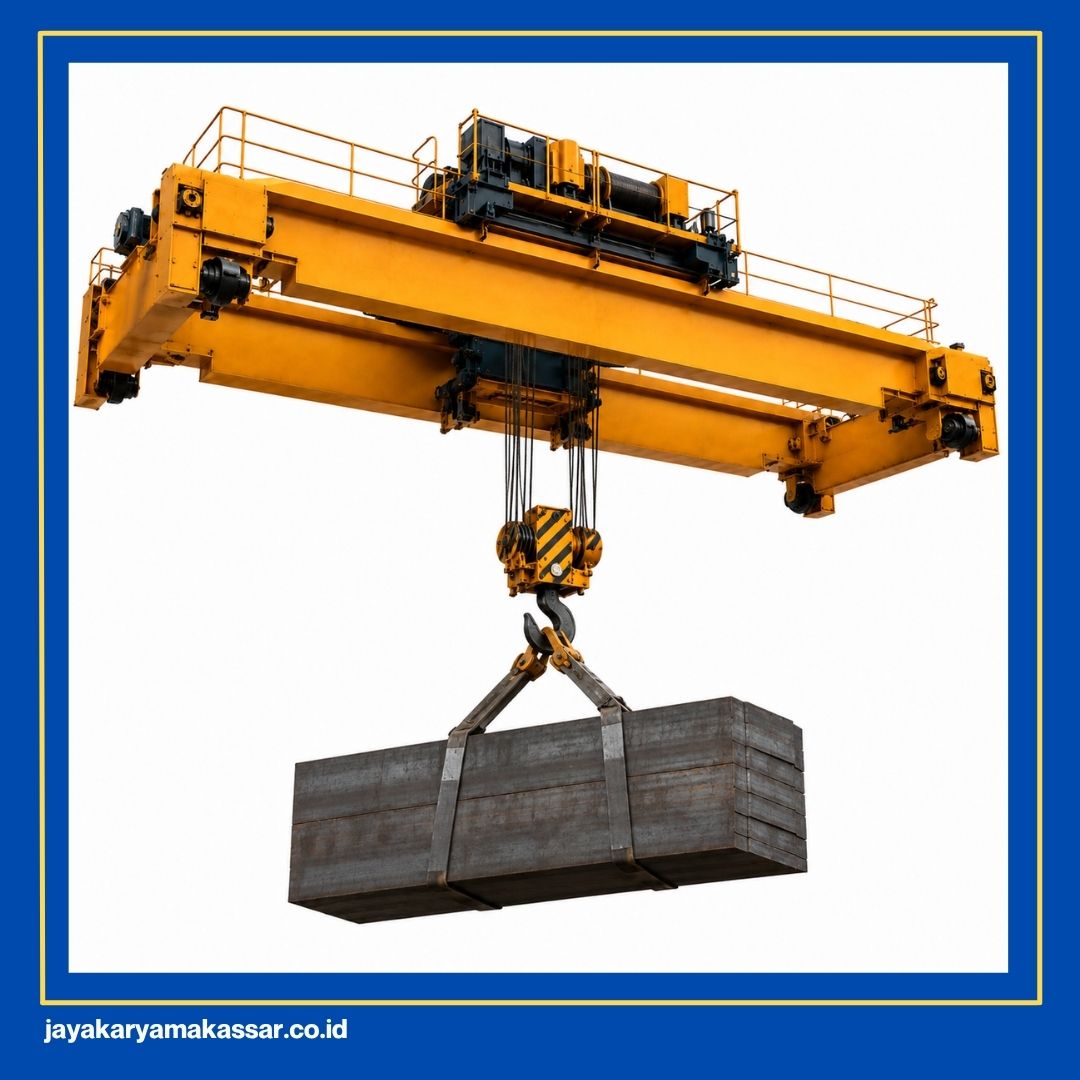

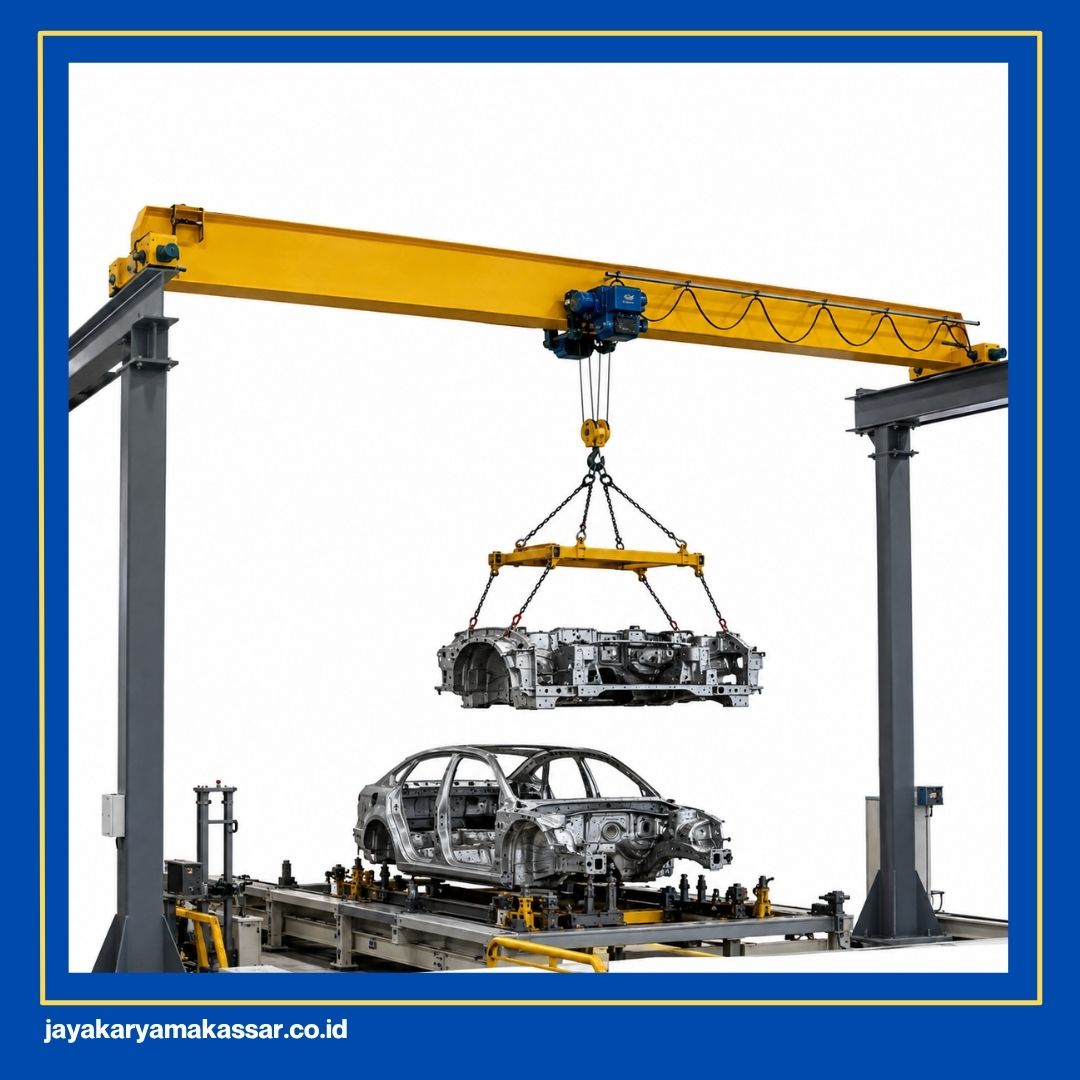

Selanjutnya, jenis crane ditentukan berdasarkan kebutuhan dan kondisi fasilitas. Single girder menggunakan satu girder utama, sedangkan double girder memiliki dua girder utama dan dapat digunakan untuk kebutuhan kapasitas maupun konfigurasi tertentu.

Engineer juga perlu mempertimbangkan top running atau under running, posisi hoist, ruang kepala yang tersedia, serta kondisi runway. Dengan begitu, pilihan konfigurasi tidak hanya berdasarkan kapasitas angkat.

Baca juga: Keunggulan Masing-Masing Jenis Girder

3. Melakukan Perhitungan Struktur

Bagian ini berkaitan dengan kemampuan struktur crane dalam menerima beban selama pengoperasian. Perhitungan dapat mencakup girder, end carriage, roda, sambungan, serta beban yang diteruskan ke runway.

Selain kekuatan, defleksi struktur juga perlu diperiksa. Hasil perhitungan tersebut menjadi dasar dalam menentukan dimensi dan spesifikasi struktur agar crane dapat bekerja sesuai rancangan.

Baca juga: Keunggulan Free Standing Crane

4. Menentukan Hoist dan Komponen Crane

Hoist perlu dipilih berdasarkan kapasitas, lifting height, kecepatan angkat, dan pola penggunaan. Komponen lain seperti motor, gearbox, brake, wheel, panel listrik, sistem kontrol, limit switch, dan perangkat keselamatan juga harus disesuaikan dengan rancangan keseluruhan.

Setiap komponen tidak seharusnya dipilih secara terpisah. Spesifikasi mekanisme pengangkatan dan perjalanan perlu saling mendukung agar sistem crane dapat bekerja sebagaimana mestinya.

5. Mengecek Struktur Pendukung

Untuk crane yang menggunakan runway beam, struktur pendukung harus mampu menerima beban yang ditimbulkan selama operasi. Pemeriksaan dapat mencakup runway beam, kolom, sambungan, maupun elemen bangunan lain yang terlibat.

Jika fasilitas belum memiliki struktur pendukung yang sesuai, kebutuhan support structure dapat dimasukkan sejak tahap perencanaan. Hal ini membantu menghindari perubahan besar ketika proses instalasi sudah dimulai.

Baca juga: Bentuk Support Structure Overhead Crane

6. Dokumen dan Hasil Engineering

Hasil engineering kemudian dituangkan dalam dokumen teknis yang menjadi acuan untuk tahap berikutnya. Dokumen tersebut dapat berupa general arrangement drawing, data teknis, dimensi, konfigurasi komponen, dan informasi beban yang diperlukan untuk struktur pendukung.

Dokumen yang jelas juga memudahkan koordinasi antara engineer, bagian fabrikasi, kontraktor, dan tim instalasi. Jika terdapat perubahan kondisi di lapangan, rancangan dapat dievaluasi berdasarkan data teknis yang tersedia.

Load Apa Saja yang Diperhitungkan dalam Overhead Crane Engineering?

Capacity yang tertulis pada crane bukan satu-satunya load yang perlu diperhitungkan. Struktur bridge juga membawa berat hoist atau trolley, dead weight girder, end carriage, electrical component, serta komponen lainnya. Posisi trolley di sepanjang span kemudian membuat reaksi pada wheel dapat berubah.

Engineering juga perlu mempertimbangkan efek yang timbul ketika crane bergerak, berhenti, atau melakukan lifting. Cara perhitungan dan faktor yang digunakan mengikuti metode desain dan specification proyek. Karena itu, angka load tidak sebaiknya ditentukan hanya dengan menambahkan capacity crane secara sederhana.

Hasil analisis load kemudian digunakan untuk menentukan struktur bridge dan data yang diteruskan ke runway. Hal inilah yang membuat crane perlu dipandang sebagai bagian dari sistem bangunan, bukan equipment yang berdiri sendiri. Kesalahan pada satu interface dapat memengaruhi kinerja sistem secara keseluruhan.

Perhitungan Struktur Overhead Crane

Structural engineering pada overhead crane mencakup bagian yang menerima dan meneruskan load selama crane digunakan. Main girder, end carriage, wheel arrangement, connection, dan beberapa struktur pendukung menjadi bagian yang perlu diperiksa. Selain kekuatan, deformation atau deflection juga menjadi parameter penting dalam desain.

Span memberikan pengaruh besar terhadap main girder. Semakin panjang bentang, kebutuhan struktur tidak dapat ditentukan hanya dengan memperbesar kapasitas material secara sembarangan. Engineer perlu mempertimbangkan hubungan antara load, geometry, stiffness, dead weight, dan batas desain yang digunakan.

End carriage dan crane wheel juga perlu sesuai dengan load yang diteruskan dari bridge. Jumlah wheel dan distribusinya dapat memengaruhi maximum wheel reaction yang diterima runway. Data tersebut kemudian menjadi salah satu input untuk mengevaluasi runway beam dan supporting structure.

Wheel Load, Runway dan Struktur Bangunan

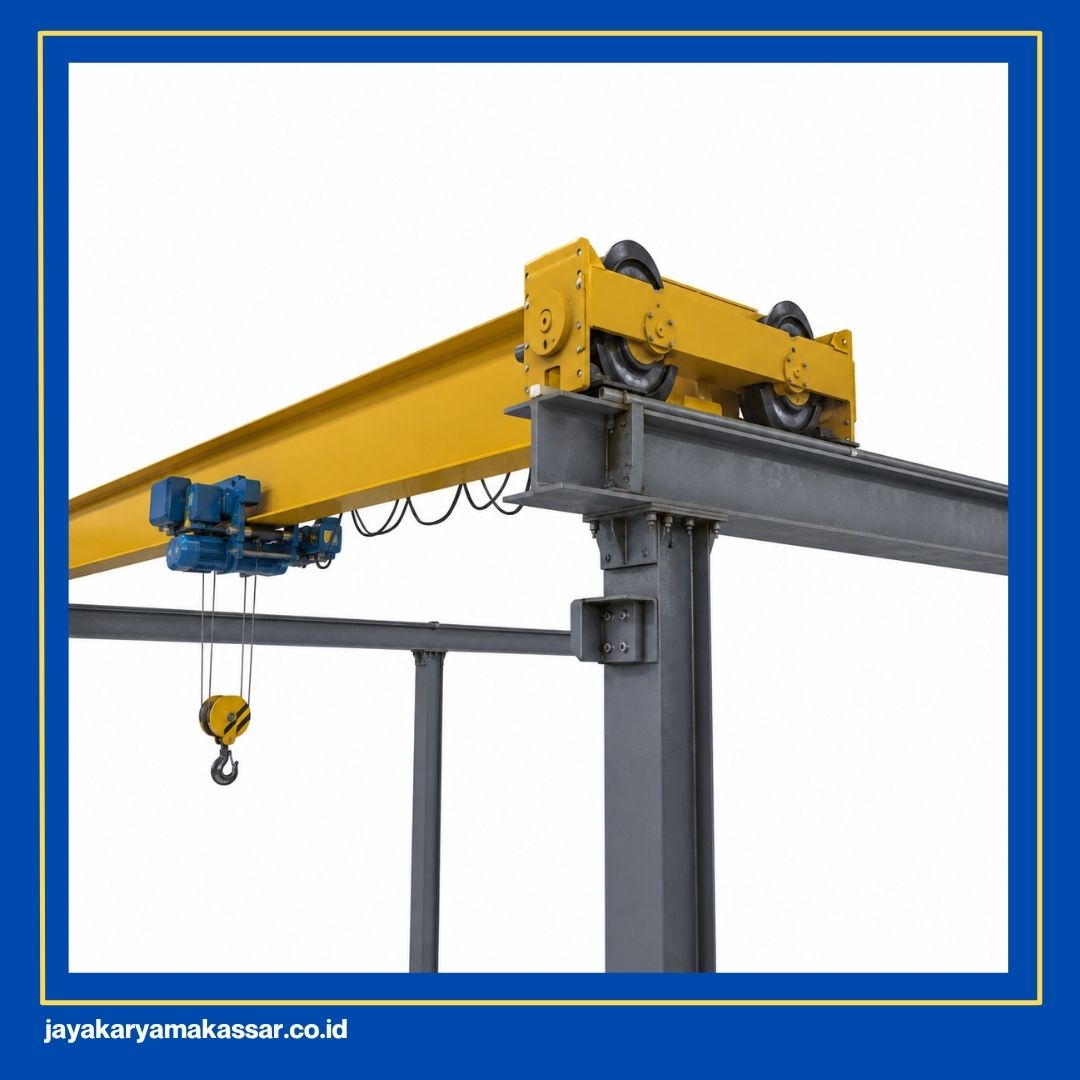

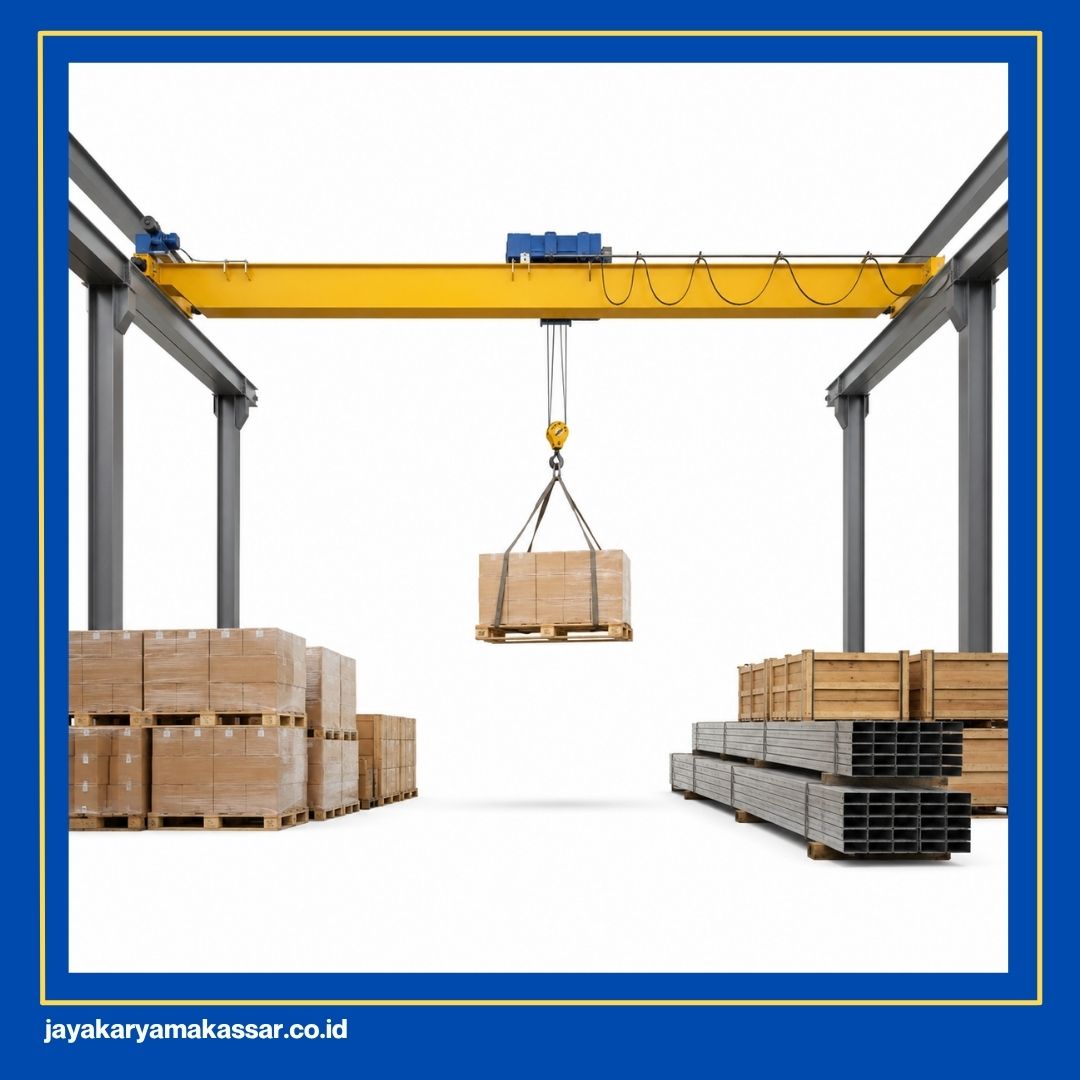

Salah satu bagian penting dalam overhead crane engineering adalah hubungan antara crane dengan runway. Rated capacity crane tidak sama dengan load yang langsung diterima satu runway beam. Wheel reaction juga dipengaruhi berat bridge, hoist atau trolley, posisi trolley, lifted load, serta wheel arrangement.

Karena trolley dapat bergerak dari satu sisi bridge ke sisi lainnya, reaksi pada crane wheel juga dapat berubah. Kondisi dengan trolley dan load berada dekat salah satu runway dapat menghasilkan reaction yang berbeda dibandingkan ketika trolley berada di tengah span. Karena itu, maximum wheel load perlu diketahui untuk kebutuhan structural review.

Runway sendiri tidak hanya terdiri dari beam. Rail, fastening, support column, connection, elevation, dan alignment perlu diperhatikan karena semuanya berhubungan dengan perjalanan crane. Runway yang tidak sesuai dapat menyebabkan wheel wear, travel tidak stabil, atau masalah alignment selama operasi.

Pada existing building, pemeriksaan menjadi lebih penting karena struktur sudah tersedia. Crane baru dengan kapasitas sama seperti crane lama belum tentu menghasilkan wheel load yang sama karena bridge design, dead weight, wheel arrangement, dan hoist configuration dapat berbeda. Karena itu, existing runway perlu diverifikasi terhadap data crane yang akan dipasang.

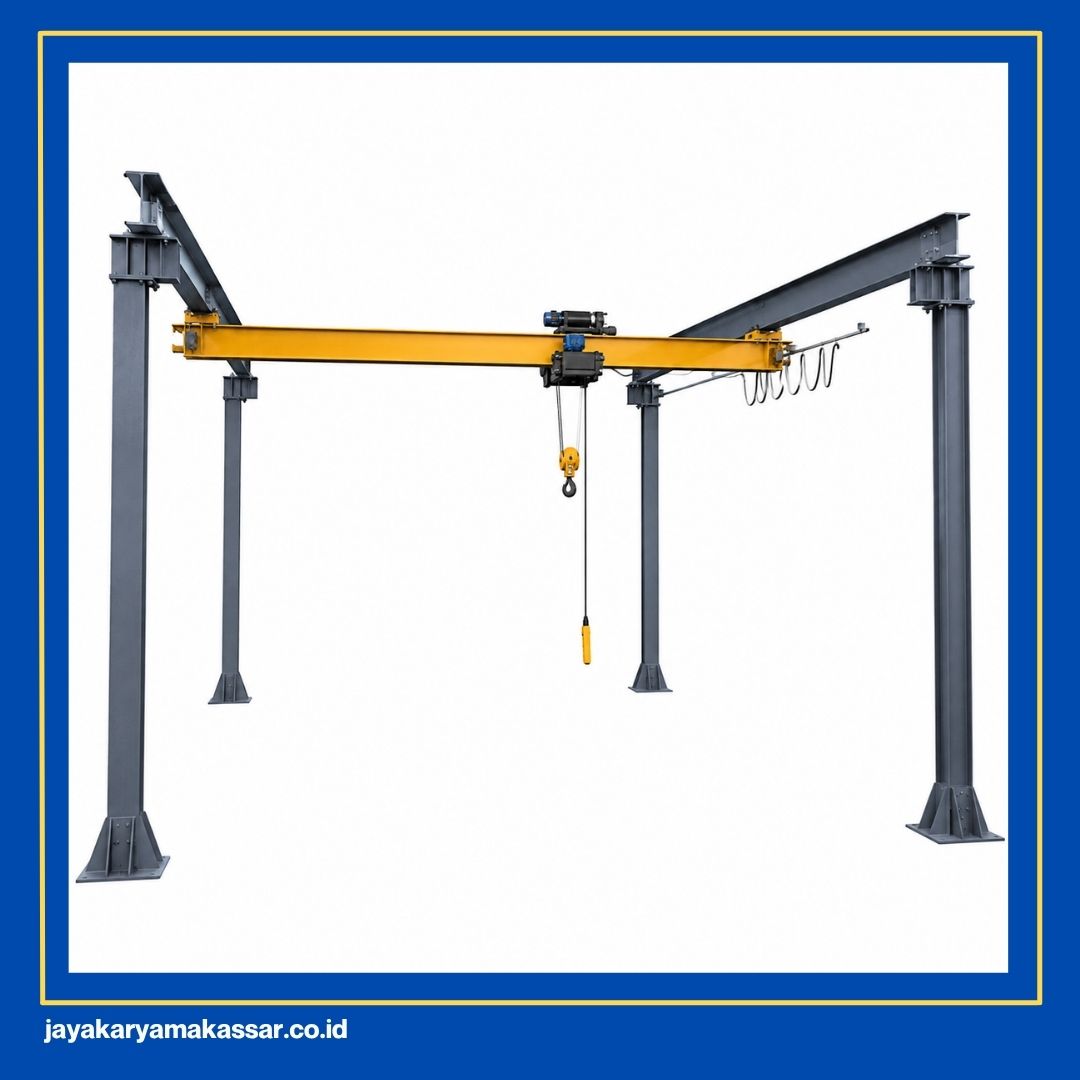

Jika fasilitas belum memiliki runway, support structure dapat direncanakan bersama dengan sistem crane. Posisi column, runway elevation, span, rail, dan foundation dapat disesuaikan sejak awal. Pendekatan seperti ini biasanya memberikan fleksibilitas lebih besar dibandingkan menyesuaikan crane pada struktur existing.

Electrical dan Control System dalam Engineering Crane

Engineering overhead crane tidak hanya berkaitan dengan mechanical dan structural design. Electrical system menentukan bagaimana motor menerima supply, bagaimana operator memberikan perintah, serta bagaimana safety dan control device bekerja. Karena itu, informasi mengenai power supply fasilitas perlu diketahui sejak tahap awal.

Sistem dapat mencakup incoming power, conductor bar atau festoon system, electrical panel, contactor, relay, overload protection, VFD, motor, limit switch, pendant, wireless remote, dan emergency control. Configuration akan berbeda berdasarkan model crane serta kebutuhan operasional. Wiring dan control logic perlu disesuaikan dengan equipment yang digunakan.

Hoisting motor, trolley motor, dan bridge travel motor juga tidak selalu memiliki kebutuhan control yang sama. Pada aplikasi yang membutuhkan positioning lebih halus, VFD dapat dipertimbangkan pada motion tertentu. Pada aplikasi yang lebih sederhana, configuration lain mungkin sudah mencukupi.

Electrical engineering juga perlu mempertimbangkan bagaimana power disalurkan sepanjang runway dan menuju trolley. Cable management yang buruk dapat menjadi sumber masalah ketika crane mulai digunakan secara rutin. Karena itu, conductor system dan festoon arrangement perlu menjadi bagian dari planning, bukan ditambahkan setelah mechanical installation selesai.

Engineering untuk Existing Building dan Bangunan Baru

Overhead crane dapat direncanakan untuk bangunan yang sudah berdiri maupun fasilitas baru. Namun pendekatan engineering keduanya tidak sama karena existing building memiliki lebih banyak constraint yang sudah tidak mudah diubah. Posisi column, roof, runway, mesin, dan akses instalasi sudah terbentuk.

Pada existing building, survey dan verification menjadi tahap yang sangat penting. Dimensi aktual perlu dibandingkan dengan drawing karena perubahan bangunan atau toleransi konstruksi dapat membuat kondisi lapangan berbeda. Pengukuran span, runway elevation, clearance, dan access membantu mengurangi mismatch ketika crane difabrikasi.

Pada bangunan baru, koordinasi antara crane engineering dan structural engineering dapat dilakukan lebih awal. Posisi runway, column, roof clearance, dan access dapat direncanakan bersamaan sehingga kebutuhan crane tidak dipaksakan masuk setelah bangunan selesai. Pendekatan terintegrasi juga memudahkan pengaturan hook coverage dan material flow.

Dokumen yang Dihasilkan dari Overhead Crane Engineering

Hasil engineering perlu diterjemahkan menjadi dokumen yang dapat digunakan oleh pihak lain dalam proyek. Dokumen tersebut menjadi penghubung antara engineer, fabrication, structural team, electrical team, installer, dan pengguna. Jenis dokumen yang tersedia akan bergantung pada scope pekerjaan yang disepakati.

General Arrangement atau GA drawing biasanya menjadi salah satu dokumen yang penting karena menunjukkan posisi dan dimensi utama crane. Drawing ini membantu memastikan crane sesuai dengan ruang yang tersedia sebelum fabrication dilanjutkan. Informasi yang lebih detail kemudian dapat mengikuti kebutuhan proyek.

Halaman existing Jaya Karya juga telah menyebut general arrangement drawing, data teknis, dimensi, konfigurasi komponen, dan informasi load sebagai bagian dari hasil engineering. Dokumen yang benar-benar diserahkan tetap sebaiknya mengikuti scope masing-masing proyek.

Standar dan K3 dalam Overhead Crane Engineering

Selain mechanical dan structural requirement, engineering crane perlu mempertimbangkan aspek keselamatan yang relevan dengan penggunaan pesawat angkat dan angkut. Di Indonesia, Permenaker Nomor 8 Tahun 2020 tentang Keselamatan dan Kesehatan Kerja Pesawat Angkat dan Pesawat Angkut tercatat berstatus berlaku pada JDIH Kementerian Ketenagakerjaan. Peraturan tersebut menjadi salah satu konteks regulasi penting dalam penggunaan pesawat angkat dan angkut di Indonesia.

Design code atau standard internasional yang digunakan dapat berbeda berdasarkan specification proyek, manufacturer, dan requirement pengguna. Karena itu, artikel ini tidak mengasumsikan bahwa setiap proyek otomatis menggunakan satu standard tertentu. Acuan teknis yang digunakan sebaiknya dinyatakan secara jelas pada dokumen proyek.

Safety juga perlu dipertimbangkan sejak engineering, bukan ditambahkan setelah crane selesai dibuat. Limit, overload protection, brake, emergency control, access, dan berbagai safety function lain perlu disesuaikan dengan configuration crane. Pendekatan ini membantu safety menjadi bagian dari sistem sejak awal perencanaan.

Contoh Sederhana Overhead Crane Engineering

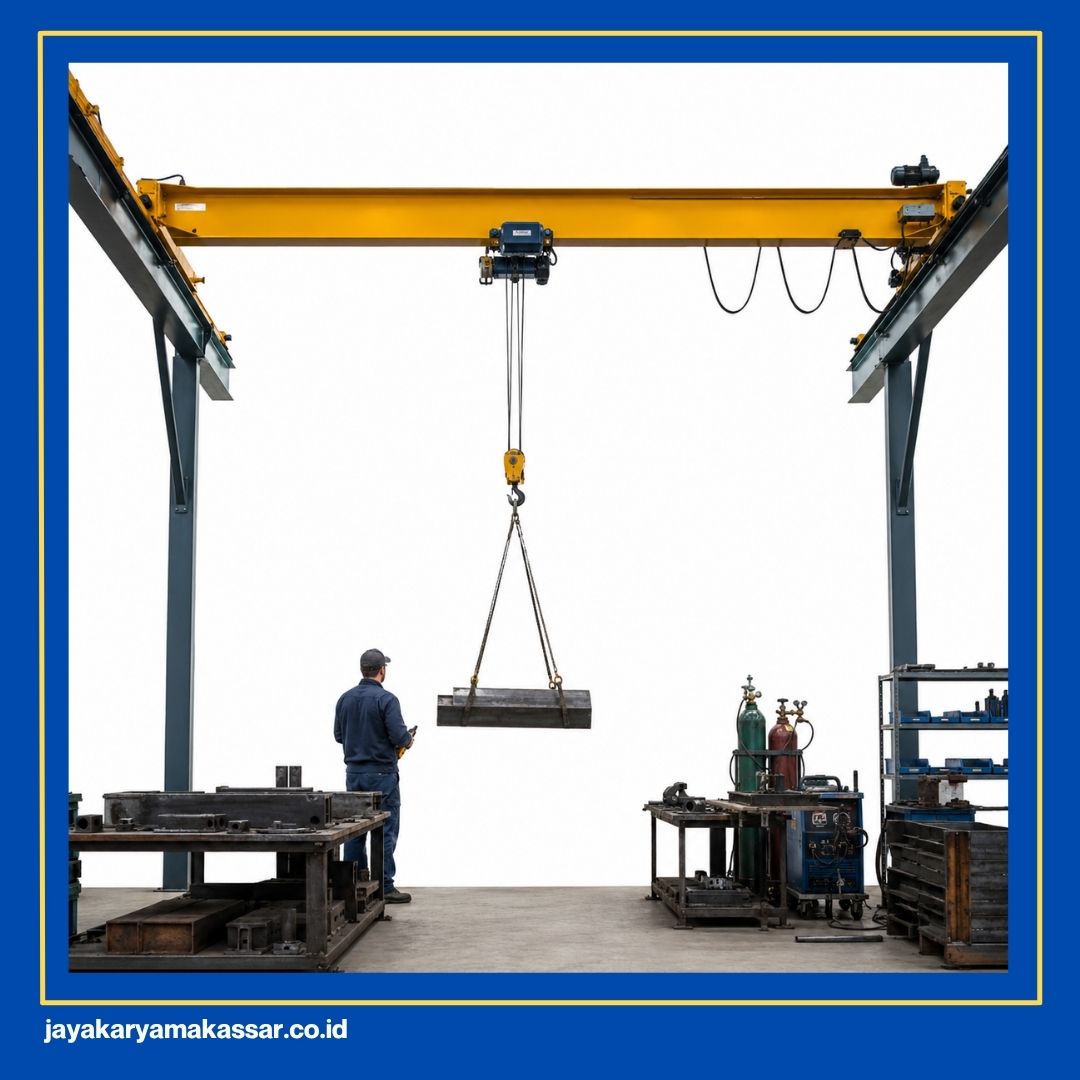

Sebagai contoh, sebuah workshop membutuhkan crane untuk mengangkat komponen dengan berat maksimum sekitar 8 ton. Bangunan mempunyai runway span sekitar 18 meter, lifting height yang dibutuhkan 7 meter, dan crane akan digunakan sekitar 8 jam per hari. Sekilas, data tersebut mungkin terlihat cukup untuk langsung memilih crane.

Namun engineer masih perlu mengetahui berat lifting accessories, berat rata-rata load, berapa kali lifting dilakukan setiap jam, panjang runway, headroom, existing structure, serta area yang harus dijangkau hook. Informasi mengenai power supply, jenis control, dan kondisi runway juga perlu diperiksa. Tanpa data tersebut, menyimpulkan bahwa proyek cukup menggunakan “10 ton single girder” masih terlalu dini.

Setelah data lengkap, barulah single atau double girder dapat dibandingkan bersama Universal atau European Model. Hoist, working duty, lifting speed, trolley speed, bridge speed, wheel load, runway requirement, dan control system kemudian dapat ditentukan berdasarkan kebutuhan. Contoh ini menunjukkan bahwa engineering tidak dimulai dan berhenti pada angka kapasitas.

Kesalahan yang Perlu Dihindari Saat Merencanakan Overhead Crane

Kesalahan pertama adalah menentukan crane hanya berdasarkan maximum load. Capacity memang penting, tetapi tidak memberikan informasi mengenai span, duty, headroom, runway, maupun pola penggunaan. Crane yang kapasitasnya cukup belum tentu sesuai dengan kondisi fasilitas.

Kesalahan berikutnya adalah menganggap span sama dengan lebar bangunan. Posisi runway rail dapat berada lebih ke dalam sehingga actual crane span berbeda dari dimensi gedung. Pengukuran yang tidak tepat dapat menyebabkan perbedaan besar ketika bridge difabrikasi.

Kesalahan lain adalah mengabaikan wheel load dan kemampuan runway. Capacity 10 ton tidak berarti satu runway hanya menerima load 10 ton karena bridge, trolley, hoist, dan distribusi wheel juga ikut bekerja. Structural interface antara crane dan bangunan perlu dianalisis sebelum unit dipasang.

Pemilihan single atau double girder hanya berdasarkan tonase juga sebaiknya dihindari. Kedua configuration dapat overlap pada beberapa capacity, tergantung manufacturer dan model. Span, duty, headroom, trolley arrangement, dan maintenance requirement perlu ikut menentukan pilihan.

Faktor yang Perlu Diperhatikan dalam Engineering Overhead Crane

Selain kapasitas, ada sejumlah faktor yang perlu Anda perhatikan ketika merencanakan overhead crane:

• • Kapasitas angkat: menentukan beban maksimum yang perlu ditangani crane.

• • Span: menentukan jarak bentang crane dan berkaitan dengan kondisi runway.

• • Lifting height: menentukan tinggi pengangkatan yang diperlukan dalam pekerjaan.

• • Duty atau intensitas kerja: menunjukkan pola dan frekuensi penggunaan crane.

• • Kecepatan operasi: meliputi kecepatan lifting, travelling hoist, dan travelling crane sesuai kebutuhan pekerjaan.

• • Karakteristik lingkungan: kondisi indoor atau outdoor, debu, kelembapan, temperatur, dan kondisi area kerja dapat memengaruhi pemilihan komponen.

• • Layout fasilitas: ruang kepala, panjang runway, posisi mesin, dan area pergerakan beban perlu diperhitungkan.

• • Struktur bangunan: runway dan elemen pendukung harus diperiksa terhadap beban yang bekerja.

• • Sistem kelistrikan dan kontrol: sumber listrik, panel, metode pengoperasian, serta perangkat keselamatan perlu disesuaikan dengan sistem crane.

• • Akses instalasi dan perawatan: ruang untuk pemasangan, inspeksi, dan pemeliharaan sebaiknya dipikirkan sejak tahap desain.

Semakin lengkap data yang tersedia, semakin mudah menentukan rancangan yang sesuai dengan kondisi sebenarnya di lapangan.

Baca juga: Kerusakan yang akan Muncul jika Crane Tidak Dirawat

Mengapa Overhead Crane Perlu Melalui Proses Engineering?

Engineering diperlukan agar desain crane tidak dibuat berdasarkan perkiraan semata. Perhitungan dan data lapangan membantu menentukan spesifikasi struktur, mekanisme, komponen, serta kebutuhan pendukung secara lebih terukur.

Proses ini menjadi semakin penting ketika Anda membutuhkan crane dengan konfigurasi tertentu. Perbedaan kapasitas, span, lifting height, layout, dan pola penggunaan dapat membuat kebutuhan satu industri berbeda dari industri lainnya.

Engineering juga menjadi dasar bagi proses fabrikasi dan instalasi. Dengan rancangan yang jelas sejak awal, pekerjaan di lapangan dapat mengikuti spesifikasi yang telah ditentukan dan potensi ketidaksesuaian dapat diminimalkan.

Baca juga: Kenapa Proses Perancangan Overhead Crane Harus Dilakukan Sebaik Mungkin?

Overhead Crane Engineering Tavol untuk Kebutuhan Industri

PT Jaya Karya Makassar menyediakan overhead crane merek Tavol dengan pilihan Universal Model dan Europe Model. Tersedia pilihan single girder dan double girder dengan kapasitas mulai 3 ton hingga 200 ton. Anda juga dapat berkonsultasi mengenai konfigurasi yang sesuai dengan kebutuhan pengangkatan dan kondisi fasilitas.

Selain menyediakan unit, kami melayani engineering, fabrikasi, dan custom overhead crane, termasuk pembuatan support structure. Prosesnya dilakukan secara menyeluruh agar setiap crane dapat disesuaikan dengan kebutuhan industri, mulai dari perencanaan hingga pemasangan, dengan tujuan mendapatkan unit yang dapat digunakan secara andal dalam jangka panjang.

Kami melayani pengiriman ke seluruh Indonesia, pemasangan, after-sales, konsultasi gratis, serta menyediakan suku cadang resmi. Setiap pembelian unit crane juga mendapatkan free pelatihan operator, sementara crane Tavol yang kami sediakan dilengkapi garansi resmi dan sertifikasi resmi.
