Instalasi Overhead Crane – Penjelasan Lengkap!

Instalasi overhead crane adalah proses yang menghubungkan desain crane dengan kondisi sebenarnya di lokasi penggunaan. Pekerjaan tidak berhenti pada mengangkat girder ke atas runway, tetapi mencakup pemeriksaan struktur, verifikasi dimensi, erection, mechanical assembly, electrical installation, alignment, testing, hingga commissioning sebelum crane digunakan untuk kegiatan rutin. Karena itu, keberhasilan pemasangan sangat dipengaruhi oleh persiapan yang dilakukan sebelum unit tiba di lokasi.

Crane dengan kapasitas yang tepat tetap dapat mengalami kendala jika span aktual berbeda dengan drawing, runway belum siap, sumber listrik belum tersedia, atau akses untuk erection terlalu sempit. Masalah seperti ini sering kali bukan berasal dari unit crane, melainkan dari koordinasi antara crane, struktur bangunan, utilities, dan kondisi site. Pemeriksaan lebih awal membantu pekerjaan lapangan berjalan lebih terarah dan mengurangi perubahan mendadak setelah mobilisasi dilakukan.

Untuk proyek baru, kebutuhan crane idealnya dibahas bersama desain struktur sejak awal. Sementara pada existing building, runway, column, roof clearance, electrical supply, dan area mobilisasi perlu diverifikasi terhadap crane yang akan dipasang. Proses tersebut menjadi bagian dari Overhead Crane Engineering sebelum masuk ke tahap fabrication dan installation.

Apa Itu Instalasi Overhead Crane?

Instalasi overhead crane adalah rangkaian pekerjaan untuk memasang crane pada struktur yang telah dipersiapkan sampai unit dapat menjalankan fungsi lifting, cross travel, dan long travel sesuai configuration. Pekerjaan dapat mencakup bridge girder, end carriage, hoist atau trolley, crane wheel, electrical system, conductor system, pendant atau remote control, serta safety device. Scope aktual tetap bergantung pada tipe crane dan kondisi fasilitas.

Pada top-running overhead crane, bridge ditempatkan pada runway rail sehingga wheel pada end carriage dapat melakukan long travel sepanjang area kerja. Hoist atau trolley kemudian bergerak melintasi bridge untuk menghasilkan cross travel, sementara hook melakukan lifting dan lowering. Hubungan antar-komponen tersebut dijelaskan lebih lengkap pada Bagian-Bagian Overhead Crane.

Instalasi juga perlu dibedakan dari fabrication. Fabrication berhubungan dengan pembuatan atau preparation component sebelum dikirim ke lokasi, sedangkan installation berfokus pada assembly dan integrasi unit dengan fasilitas. Setelah pekerjaan fisik selesai, crane masih memerlukan pemeriksaan serta commissioning sebelum diserahkan untuk operasi rutin.

Baca juga: Setelah Dipasang, Pahami Hal-Hal yang Menimbulkan Kerusakan pada Crane!

Persiapan Pemasangan Overhead Crane

Persiapan pemasangan overhead crane menjadi salah satu tahap yang paling menentukan sebelum erection dimulai. Area yang belum siap dapat membuat teknisi dan equipment sudah berada di lokasi tetapi pekerjaan belum dapat dilakukan. Karena itu, site readiness sebaiknya dikonfirmasi sebelum jadwal pengiriman dan mobilisasi ditetapkan.

Persiapan tidak hanya berkaitan dengan area tempat crane dipasang. Runway, struktur pendukung, akses kendaraan, ruang assembly, sumber listrik, obstacle di dalam bangunan, dan alat bantu erection perlu diperiksa bersama. Pada pabrik aktif, jadwal pekerjaan serta pembatasan area juga perlu dikoordinasikan dengan aktivitas produksi.

Checklist berikut dapat digunakan sebagai gambaran awal.

Tabel tersebut bukan pengganti survey atau method statement proyek. Crane dengan dimensi besar, kapasitas tinggi, atau akses terbatas dapat memerlukan persiapan tambahan. Kondisi aktual tetap menjadi dasar dalam menentukan metode erection.

Tahapan Umum Instalasi Overhead Crane

Tahapan instalasi overhead crane dilakukan secara berurutan agar setiap komponen terpasang dengan presisi. Setiap tahap memiliki peran penting dalam memastikan crane dapat bekerja sesuai desain dan standar keselamatan. Dengan mengikuti tahapan ini, risiko kesalahan pemasangan dapat diminimalkan sejak awal.

1. Survey Lokasi dan Pengukuran Area

Pada tahap ini dilakukan pengukuran bentang bangunan, tinggi kolom, serta jarak antar struktur pendukung. Data hasil survey digunakan sebagai acuan dalam menentukan konfigurasi crane yang akan dipasang. Tanpa survey yang akurat, potensi kesalahan pemasangan crane akan semakin besar.

Selain pengukuran fisik, survey lokasi juga mencakup pemeriksaan kondisi bangunan secara menyeluruh. Tim instalasi akan memastikan bahwa struktur bangunan mampu menahan beban crane dan beban angkatannya. Hasil evaluasi ini menjadi dasar untuk melanjutkan ke tahap berikutnya. Dengan survey yang tepat, proses instalasi dapat berjalan lebih lancar.

2. Persiapan Struktur dan Runway Beam

Setelah survey selesai, tahap berikutnya adalah persiapan struktur dan runway beam. Runway beam berfungsi sebagai jalur pergerakan overhead crane sepanjang area kerja. Pemasangan runway beam harus memperhatikan tingkat kelurusan dan kekuatan struktur penopang. Kesalahan pada tahap ini dapat menyebabkan crane tidak berjalan dengan stabil.

Persiapan struktur juga melibatkan pengecekan sambungan, baut, dan elemen pendukung lainnya. Semua komponen harus terpasang dengan presisi sesuai gambar kerja. Pada tahap ini, ketelitian sangat diperlukan untuk memastikan bahwa crane dapat bergerak dengan lancar di kemudian hari. Struktur yang siap dengan baik akan mempermudah tahapan instalasi selanjutnya.

3. Pemasangan Girder dan End Carriage

Pemasangan girder dan end carriage merupakan inti dari instalasi overhead crane. Girder adalah balok utama yang menopang sistem hoist, sedangkan end carriage berfungsi sebagai penopang pergerakan crane di atas runway beam. Proses pemasangan biasanya menggunakan alat bantu lifting untuk memastikan posisi girder terangkat dengan aman.

Setelah girder terpasang, end carriage akan disesuaikan agar pergerakan crane tetap sejajar dan seimbang. Proses penyelarasan dilakukan secara teliti untuk menghindari gesekan berlebih pada rel. Tahap ini harus dilakukan sesuai standar teknis agar tidak menimbulkan masalah saat crane mulai dioperasikan. Dengan pemasangan yang presisi, umur pakai crane dapat lebih panjang.

Baca juga: Girder Terbagi Menjadi Single Girder dan Double Girder. Ini Penjelasannya!

4. Instalasi Hoist, Motor, dan Sistem Mekanik

Tahap selanjutnya adalah instalasi hoist, motor, dan sistem mekanik pendukung. Hoist berfungsi sebagai alat pengangkat beban, sedangkan motor menjadi penggerak utama sistem. Pemasangan komponen ini harus sesuai dengan kapasitas dan spesifikasi crane. Setiap bagian mekanik perlu dipastikan terpasang dengan kuat dan aman.

Selain pemasangan fisik, tahap ini juga mencakup pengecekan fungsi mekanik secara menyeluruh. Wire rope, hook, dan drum harus terpasang dengan benar agar proses pengangkatan berjalan lancar. Keselarasan antar komponen mekanik sangat penting untuk mencegah keausan dini.

Baca juga: Pahami Tanda-Tanda Kerusakan Motor pada Overhead Crane

5. Instalasi Sistem Kelistrikan dan Kontrol

Instalasi sistem kelistrikan dan kontrol menjadi tahap penting sebelum crane dapat dioperasikan. Sistem ini mencakup panel kontrol, kabel daya, serta perangkat pengendali seperti pendant atau remote control. Pemasangan kelistrikan harus mengikuti standar keselamatan kerja yang berlaku. Kesalahan instalasi dapat berisiko terhadap operator dan peralatan.

Pada tahap ini, seluruh sambungan listrik akan diperiksa secara detail. Sistem kontrol diuji untuk memastikan setiap perintah dapat dijalankan dengan baik. Pengaturan ini bertujuan agar gerakan hoist, traveling, dan traversing berjalan sesuai kebutuhan. Dengan sistem kelistrikan yang terpasang rapi, operasi crane menjadi lebih aman dan stabil.

Tahapan Instalasi Overhead Crane

Setelah site dinyatakan siap, pekerjaan masuk ke tahap installation. Urutan aktual dapat berubah berdasarkan crane type, project scope, dan metode erection. Namun secara umum terdapat beberapa fase mulai dari unloading hingga commissioning.

1. Unloading dan Pemeriksaan Komponen

Setelah unit tiba di site, component perlu ditangani sesuai handling requirement-nya. Girder, end carriage, hoist, trolley, electrical component, dan accessories dapat diperiksa terhadap delivery documentation serta kondisi visual. Tujuannya memastikan equipment yang akan dipasang sesuai dengan scope proyek.

Area unloading juga perlu cukup stabil dan memiliki ruang untuk penempatan component sebelum assembly. Posisi penyimpanan sebaiknya mempertimbangkan urutan erection sehingga component tidak perlu dipindahkan berkali-kali. Pada lokasi sempit, logistics planning menjadi sama pentingnya dengan pekerjaan assembly.

Jika ditemukan damage akibat transportation atau discrepancy terhadap drawing, kondisi tersebut sebaiknya diselesaikan sebelum erection dilanjutkan. Mengangkat component ke posisi runway kemudian baru memperbaikinya dapat meningkatkan kompleksitas pekerjaan. Dokumentasi penerimaan membantu menjaga traceability selama installation.

2. Assembly Girder dan End Carriage

Main girder dan end carriage membentuk bridge crane. Tergantung configuration dan metode pengiriman, sebagian assembly dapat dilakukan di lantai sebelum bridge dinaikkan. Connection dan dimensional arrangement perlu mengikuti drawing serta installation procedure unit.

Single girder menggunakan satu main girder, sedangkan double girder menggunakan dua main girder dengan trolley arrangement yang berbeda. Perbedaan struktur tersebut dapat memengaruhi assembly space, component weight, serta metode erection. Pembahasan konfigurasi bridge dapat dilihat pada Single Girder vs Double Girder Overhead Crane.

Assembly bukan sekadar menyambungkan component agar bentuk bridge terbentuk. Geometry bridge perlu sesuai agar wheel dapat berinteraksi dengan runway sebagaimana direncanakan. Karena itu, dimensional check tetap menjadi bagian penting sebelum crane ditempatkan ke rail.

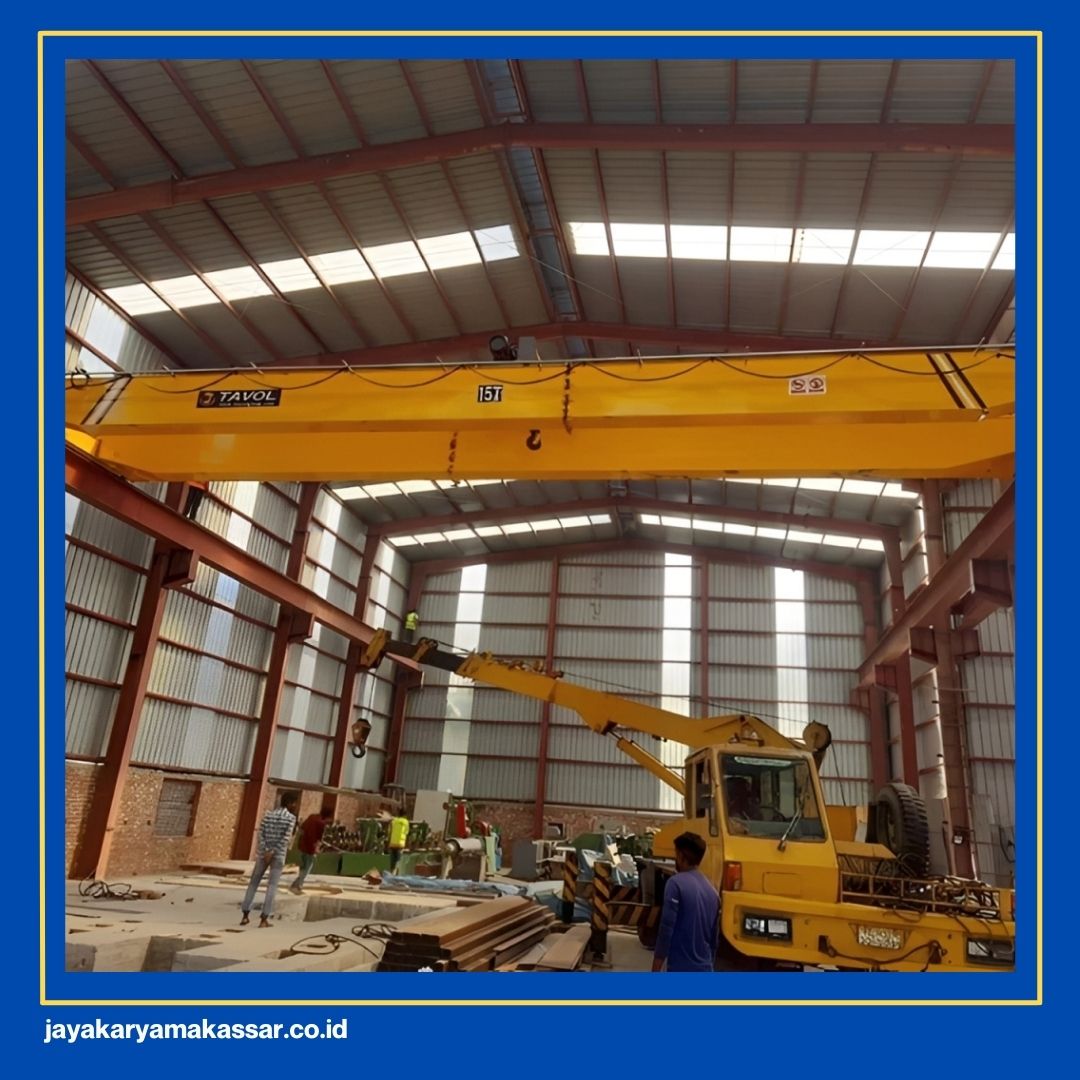

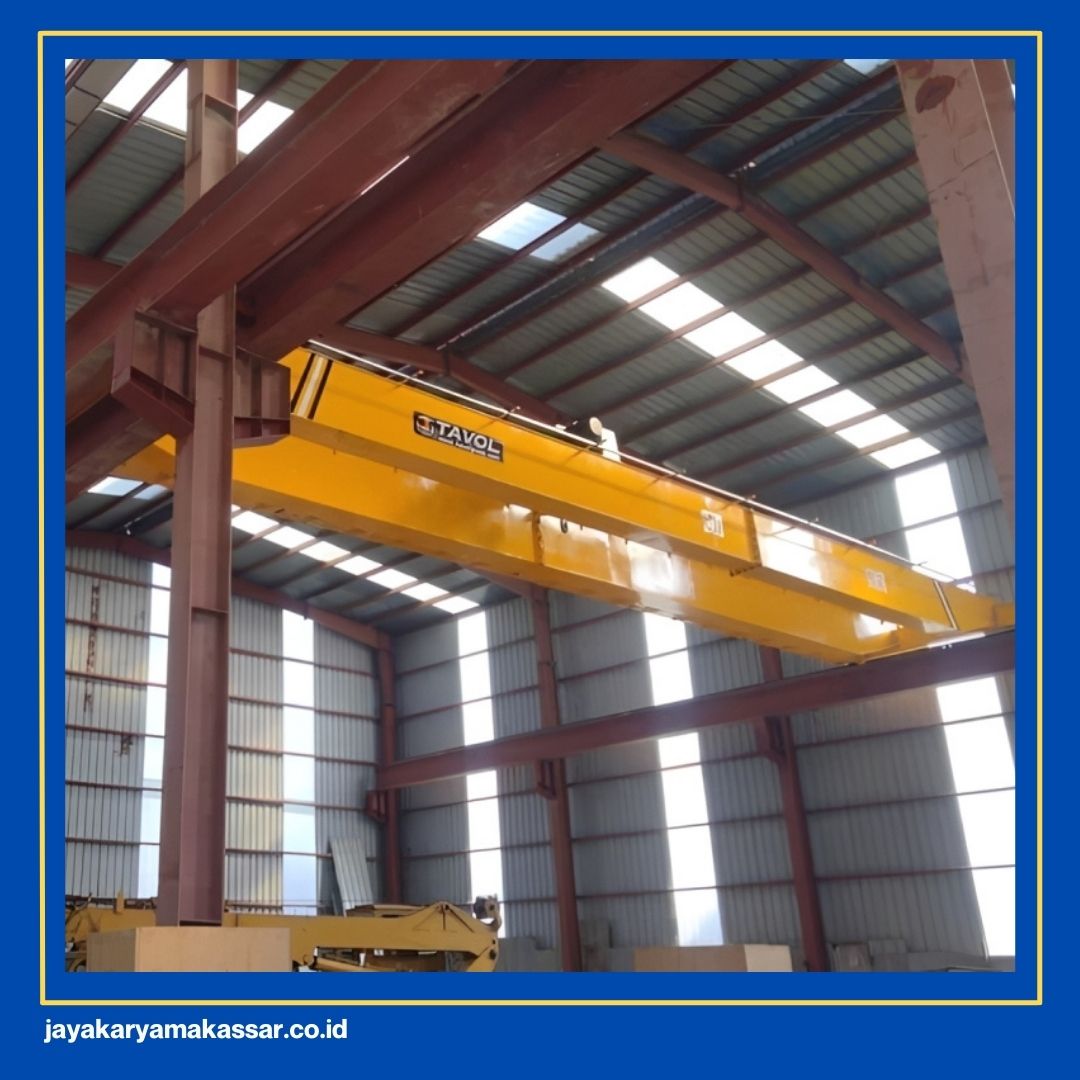

3. Erection Bridge ke Runway

Erection merupakan proses menempatkan bridge crane ke posisi operasionalnya pada runway. Metode erection dipilih berdasarkan berat component, lifting height, access, building structure, dan available equipment. Kondisi setiap proyek dapat menghasilkan pendekatan yang berbeda.

Area di sekitar pekerjaan perlu dikendalikan sesuai safety plan proyek. Personel yang tidak terkait tidak seharusnya berada di bawah atau dekat suspended component ketika bridge ditempatkan. Koordinasi antara lifting team, installer, rigger, dan pihak site menjadi bagian penting dari aktivitas ini.

Permenaker Nomor 8 Tahun 2020 tentang K3 Pesawat Angkat dan Pesawat Angkut saat ini tercatat berstatus berlaku di JDIH Kementerian Ketenagakerjaan. Regulasi tersebut antara lain mengatur aspek K3 pesawat angkat dan angkut serta kewajiban personel seperti juru ikat dalam pekerjaan pengangkatan.

4. Pemasangan Hoist atau Trolley

Setelah bridge siap, hoisting system dipasang sesuai crane configuration. Pada single girder tertentu, electric wire rope hoist bergerak pada bagian bawah main girder. Double girder umumnya menggunakan trolley hoist yang bergerak pada kedua main girder sesuai model.

Pemasangan perlu mengikuti dimensional dan mechanical requirement manufacturer. Wire rope, drum, hook block, brake, travel mechanism, dan limit equipment merupakan bagian dari sistem yang nantinya perlu berfungsi bersama. Tidak semua component mempunyai arrangement yang sama antar-model.

Hubungan antara girder dan hoisting system dibahas secara lebih teknis pada Girder Hoist Crane. Pemahaman tersebut membantu membedakan antara bridge structure dan mechanism yang benar-benar melakukan lifting.

5. Instalasi Electrical dan Control System

Setelah mechanical installation, electrical system diintegrasikan dengan crane. Pekerjaan dapat mencakup main power, conductor, festoon, panel, travelling cable, motor connection, control pendant, wireless remote, limit switch, emergency stop, serta VFD jika configuration menggunakannya. Final scope mengikuti model dan electrical drawing crane.

Electrical installation harus memperhatikan routing cable sekaligus movement crane. Cable tidak boleh berada pada posisi yang mudah terjepit, tertarik, atau mengganggu trolley dan bridge travel. Festoon atau Flat Cable Hoist Crane mempunyai movement sendiri yang perlu sesuai dengan travel mechanism.

Pekerjaan pada electrical panel dan power system perlu dilakukan oleh personel yang kompeten menggunakan prosedur keselamatan yang sesuai. Artikel installation tidak sebaiknya digunakan sebagai petunjuk untuk melakukan energized work. Verification dan energization harus mengikuti procedure proyek serta applicable electrical requirement.

6. Alignment Crane terhadap Runway

Setelah crane ditempatkan pada runway, alignment perlu diverifikasi sebelum unit digunakan rutin. Crane wheel, end carriage, rail, dan bridge geometry harus bekerja bersama selama long travel. Masalah alignment dapat terlihat sebagai abnormal wheel interaction, skewing, unusual noise, atau travel yang tidak konsisten.

Alignment tidak hanya berarti rail terlihat lurus secara visual. Span, straightness, elevation, serta posisi runway relatif terhadap crane configuration perlu sesuai dengan design requirement. Existing runway terutama perlu mendapat perhatian karena geometry-nya dapat berubah selama pemakaian.

Jika terjadi masalah travel, jangan langsung menyimpulkan wheel atau motor sebagai penyebab utama. Runway geometry, wheel alignment, drive behaviour, dan bridge structure dapat saling memengaruhi. Pemeriksaan sistematis membantu menemukan sumber masalah dengan lebih tepat.

7. Operational Testing

Crane yang selesai dipasang perlu menjalani operational testing sebelum digunakan rutin. Gerakan hoisting, lowering, trolley travel, bridge travel, control system, brake, limit switch, emergency stop, dan safety function yang relevan perlu diperiksa sesuai configuration. Tujuannya memastikan semua movement merespons command sebagaimana direncanakan.

OSHA 1910.179 mensyaratkan operational test untuk crane baru dan crane yang mengalami alteration sebelum initial use, termasuk hoisting/lowering, trolley travel, bridge travel, serta limit switch dan safety device. Ini dapat menjadi referensi internasional, sementara proyek di Indonesia tetap perlu mengikuti manufacturer procedure dan ketentuan K3 yang berlaku.

No-load operation juga berguna untuk melihat travel behaviour tanpa operational load. Abnormal noise, vibration, brake response, atau limit function dapat diketahui sebelum masuk ke tahap pengujian berikutnya. Finding sebaiknya diselesaikan sebelum crane diserahkan kepada pengguna.

Proses Pengujian dan Commissioning Overhead Crane

No load test dilakukan dengan mengoperasikan crane tanpa beban. Pengujian ini bertujuan memeriksa kelancaran setiap gerakan crane. Seluruh fungsi seperti naik-turun hoist dan pergerakan horizontal akan diuji secara bertahap. Dari hasil uji ini, teknisi dapat menilai apakah sistem crane berjalan normal.

Pengujian tanpa beban juga membantu memastikan bahwa tidak ada suara atau getaran abnormal. Setiap temuan akan segera diperbaiki sebelum melanjutkan ke tahap berikutnya. Dengan no load test yang baik, fondasi operasi crane menjadi lebih aman.

Load test dilakukan dengan memberikan beban sesuai kapasitas yang telah ditentukan. Pengujian ini bertujuan memastikan crane mampu mengangkat beban dengan aman. Selama proses ini, sistem rem dan pengaman akan diperiksa secara menyeluruh. Hasil load test menjadi indikator utama kelayakan crane.

Selain pengujian beban, safety check juga dilakukan untuk memastikan seluruh perangkat keselamatan berfungsi. Limit switch, emergency stop, dan sistem pengaman lainnya akan diuji satu per satu. Tahap ini penting untuk menjamin keselamatan operator saat crane digunakan.

Baca juga: Berapa Kapasitas Crane yang Biasanya Digunakan di Industri?

Dokumen yang Perlu Dicek Saat Handover

Handover menjadi tahap ketika crane beralih dari installation project ke operating equipment. Karena itu, dokumen yang diserahkan sebaiknya cukup untuk mendukung operasi, maintenance, troubleshooting, dan inspection berikutnya. Isi aktual akan bergantung pada contract dan scope proyek.

Dokumentasi dapat mencakup approved drawing, crane specification, electrical drawing, component manual, commissioning record, test record, spare-part information, dan maintenance recommendation sesuai kebutuhan. Nameplate dan rated capacity marking juga perlu sesuai dengan crane yang diserahkan. OSHA, sebagai referensi internasional, mewajibkan rated load ditandai secara jelas pada crane dan masing-masing hoist jika terdapat lebih dari satu hoisting unit.

Operator atau maintenance team juga perlu memahami basic operation serta inspection point pada unit baru. Handover yang hanya menyerahkan crane tanpa documentation akan menyulitkan ketika equipment membutuhkan service beberapa tahun kemudian. Record awal menjadi baseline untuk program maintenance berikutnya.

Berapa Lama Instalasi Overhead Crane?

Tidak ada satu durasi yang berlaku untuk seluruh proyek. Waktu installation dipengaruhi crane type, single atau double girder, component weight, runway readiness, building access, electrical work, supporting structure, dan kebutuhan commissioning. Crane 5 ton pada satu pabrik juga belum tentu membutuhkan waktu sama dengan crane 5 ton di fasilitas lain.

Persiapan site sering menjadi faktor yang lebih menentukan dibandingkan tonase. Crane dapat selesai di-assembly dengan cepat tetapi tidak bisa menjalani commissioning jika electrical supply belum tersedia. Begitu pula bridge tidak dapat ditempatkan jika runway atau access erection belum siap.

Karena itu, timeline sebaiknya dibuat berdasarkan milestone. Runway readiness, delivery, unloading, erection, electrical installation, testing, dan commissioning dapat diberi jadwal masing-masing. Pendekatan seperti ini membuat potensi keterlambatan lebih mudah diketahui.

Faktor yang Memengaruhi Biaya Instalasi Overhead Crane

Biaya instalasi bukan hanya biaya tenaga kerja untuk memasang crane. Mobilisasi teknisi, lokasi proyek, crane type, installation height, girder weight, akses erection, equipment pendukung, electrical work, runway, dan commissioning dapat memengaruhi total scope. Karena itu, membandingkan quotation sebaiknya dilakukan berdasarkan pekerjaan yang termasuk di dalamnya.

Project dengan existing runway yang sudah siap dapat mempunyai scope lebih sederhana dibandingkan project yang membutuhkan runway beam dan support column baru. Double girder berkapasitas besar juga dapat membutuhkan erection equipment serta assembly area yang berbeda dari compact single girder. Location dan site access ikut menentukan mobilization requirement.

Quotation yang baik sebaiknya menjelaskan batas pekerjaan supplier dan owner. Misalnya siapa yang menyiapkan main electrical source, mobile lifting equipment, scaffolding atau access equipment, runway, civil foundation, dan site permit. Pembagian tanggung jawab yang jelas mengurangi pekerjaan tambahan yang baru muncul saat installation berlangsung.

Kesalahan yang Sering Terjadi Saat Merencanakan Pemasangan

Kesalahan yang paling umum adalah menganggap instalasi baru dimulai ketika crane tiba di site. Padahal banyak keputusan penting sudah harus dibuat saat engineering, termasuk span, runway, headroom, electrical supply, dan erection access. Keterlambatan pada tahap tersebut biasanya baru terlihat ketika pekerjaan fisik akan dimulai.

Kesalahan lainnya adalah menganggap existing runway pasti cocok dengan crane baru. Crane dengan rated capacity sama dapat mempunyai bridge weight, trolley weight, wheel spacing, dan maximum wheel reaction yang berbeda. Karena itu, replacement crane tetap membutuhkan verification terhadap runway dan supporting structure.

Akses erection juga sering diremehkan. Girder mungkin dapat masuk ke bangunan, tetapi belum tentu tersedia ruang untuk mengangkat dan menempatkannya di atas runway. Survey perlu mempertimbangkan seluruh movement component dari unloading sampai posisi final.

Electrical readiness juga perlu masuk ke schedule sejak awal. Crane yang mechanically complete belum dapat menjalani commissioning secara penuh jika supply dan control interface belum tersedia. Koordinasi mechanical, structural, dan electrical menjadi bagian penting dari keseluruhan installation project.

Faktor yang Mempengaruhi Kelancaran Instalasi Overhead Crane

Kelancaran instalasi overhead crane dipengaruhi oleh berbagai faktor yang saling berkaitan. Setiap faktor dapat menentukan cepat atau lambatnya proses instalasi.

1. Kondisi bangunan menjadi faktor utama dalam instalasi overhead crane. Struktur bangunan yang kokoh akan mempermudah proses pemasangan. Sebaliknya, bangunan dengan keterbatasan struktur membutuhkan penyesuaian tambahan.
2. Jenis dan kapasitas overhead crane juga memengaruhi metode instalasi. Crane dengan kapasitas besar memerlukan peralatan dan perencanaan yang lebih kompleks.
3. Pengalaman tim instalasi memiliki peran besar dalam keberhasilan pemasangan crane. Tim yang berpengalaman mampu mengantisipasi potensi kendala pemasangan crane di lapangan.

Data yang Perlu Disiapkan Sebelum Meminta Instalasi Overhead Crane

Supplier dapat merencanakan installation lebih akurat jika data crane dan lokasi tersedia sejak awal. Buyer tidak perlu menentukan sendiri semua engineering detail, tetapi informasi operational requirement dan fasilitas sebaiknya diberikan sejelas mungkin. Data tersebut membantu menentukan apakah installation membutuhkan scope tambahan pada runway, supporting structure, atau electrical.

Foto site dapat membantu tahap diskusi awal, tetapi tidak menggantikan survey dan measurement. Untuk existing facility, drawing lama sebaiknya dibandingkan dengan kondisi terkini. Semakin lengkap data awal, semakin sedikit asumsi yang digunakan untuk menentukan installation scope.

Kenapa Instalasi Overhead Crane Harus Ditangani Profesional?

Instalasi overhead crane bukan sekadar pekerjaan teknis biasa, melainkan proses yang menyangkut keselamatan kerja dan investasi jangka panjang. Kesalahan kecil pada tahap instalasi dapat menimbulkan dampak besar saat crane dioperasikan. Oleh karena itu, instalasi harus ditangani oleh pihak yang memahami standar dan prosedur yang berlaku. Pendekatan profesional akan memastikan crane bekerja sesuai fungsinya.
