Runway Overhead Crane – Pengertian, Fungsi, Jenis

Runway overhead crane menjadi salah satu bagian paling penting dalam struktur overhead crane. Tanpa sistem ini, pengangkatan material atau proses handling akan terbatas pergerakannya. Lalu, apa itu runway overhead crane? Apa fungsinya? Simak jawaban lengkapnya di bawah ini.

Apa Itu Runway Overhead Crane?

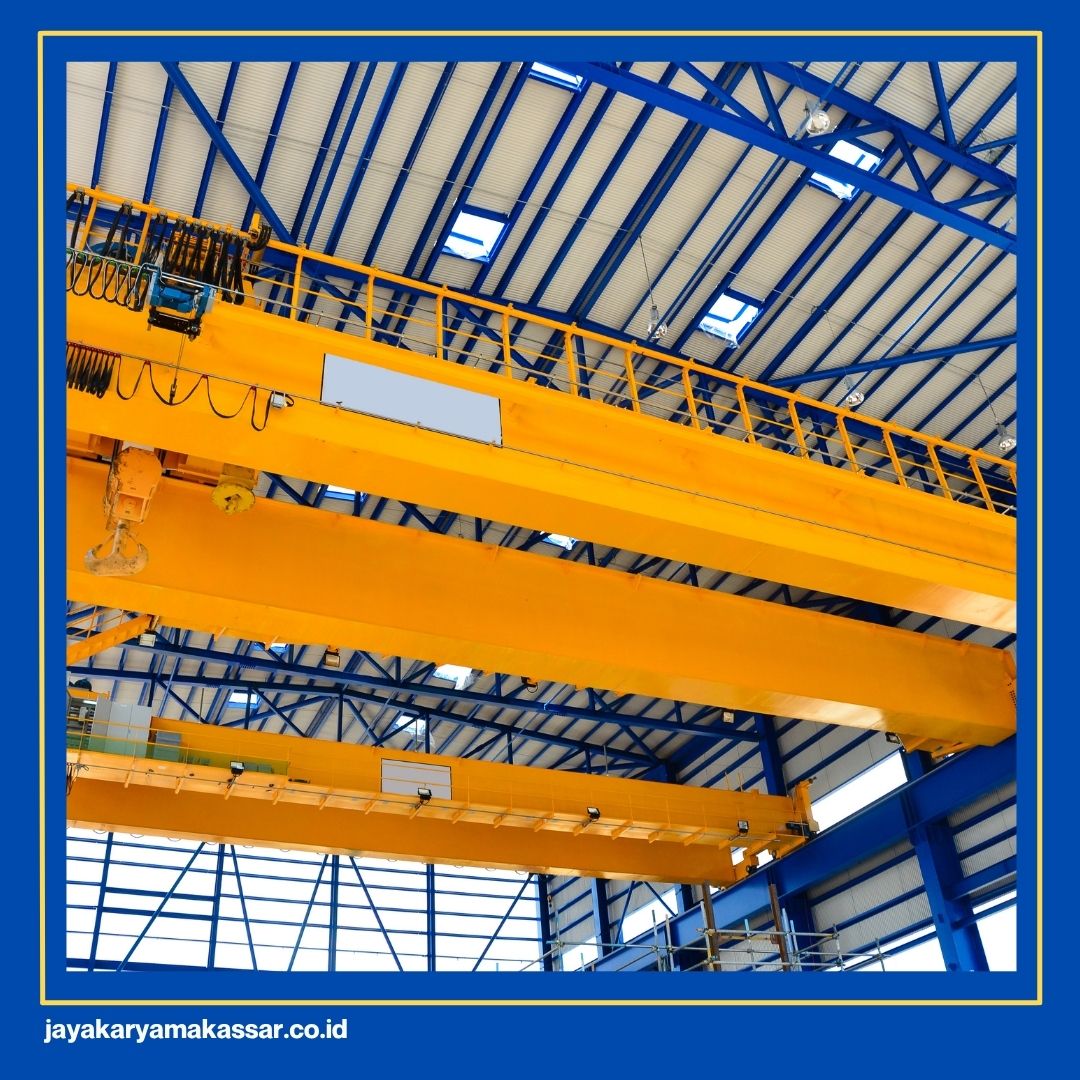

Secara sederhana, runway overhead crane adalah lintasan tempat bridge overhead crane bergerak sepanjang area kerja. Bridge crane ditopang oleh dua sisi runway, kemudian bergerak maju dan mundur mengikuti jalur tersebut.

Saat crane beroperasi, terdapat beberapa jenis gerakan yang saling melengkapi. Bridge bergerak sepanjang runway untuk melakukan long travel, sedangkan trolley bergerak melintang di atas bridge untuk melakukan cross travel. Hoist kemudian mengangkat atau menurunkan beban secara vertikal.

Oleh karena itu, runway berperan dalam menentukan sejauh mana overhead crane dapat bergerak secara horizontal. Panjang runway dan posisi lintasannya perlu disesuaikan dengan layout fasilitas serta area yang memang harus dijangkau crane.

Runway juga tidak dapat dipandang hanya sebagai rel sederhana. Sistem pendukungnya harus dirancang dengan mempertimbangkan beban crane, beban angkat, gaya akibat pergerakan, kondisi struktur, serta kebutuhan operasional.

Baca juga: Beberapa Gerakan yang Dapat Dilakukan Overhead Crane

Fungsi Runway Overhead Crane

Fungsi utama runway overhead crane berkaitan dengan pemindahan material berat secara horizontal dan vertikal di area kerja. Berikut beberapa fungsi utamanya dalam kegiatan industri.

1. Memindahkan Beban Sepanjang Area Produksi

Runway memungkinkan bridge crane bergerak dari satu titik ke titik lainnya mengikuti lintasan yang sudah ditentukan. Dengan demikian, satu unit overhead crane dapat melayani area kerja yang cukup panjang tanpa harus memindahkan mesin dari satu tempat ke tempat lain.

Konfigurasi ini umum digunakan pada fasilitas yang mempunyai aktivitas material handling berulang, seperti pemindahan bahan baku, komponen mesin, produk setengah jadi, maupun peralatan produksi.

2. Mendukung Pengangkatan dan Penempatan Material

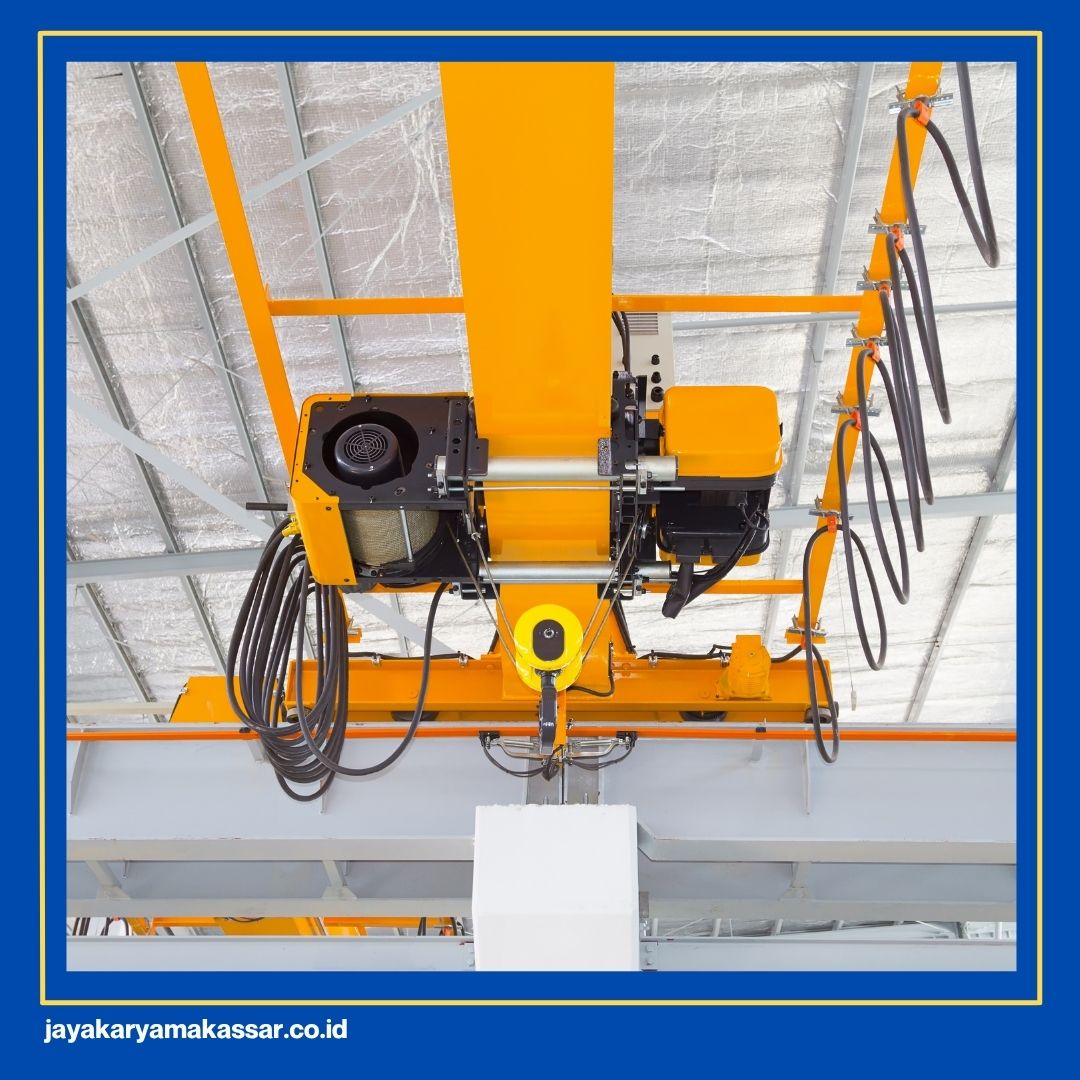

Runway menjadi bagian dari sistem yang memungkinkan hoist menjangkau berbagai posisi di dalam area kerja. Setelah crane berada di lokasi yang dibutuhkan, trolley dapat mengatur posisi beban secara melintang sebelum hoist mengangkat atau menurunkannya. Kemampuan tersebut membuat overhead crane lebih fleksibel dibandingkan peralatan angkat yang hanya dapat bekerja pada satu titik tertentu.

3. Mengoptimalkan Pemanfaatan Ruang Lantai

Karena sistem crane ditempatkan di bagian atas area kerja, aktivitas pengangkatan tidak harus menggunakan seluruh ruang lantai. Area di bawah crane masih dapat dimanfaatkan untuk proses produksi, penyimpanan, maupun jalur perpindahan material selama tetap memenuhi ketentuan keselamatan operasional.

Keuntungan ini menjadi salah satu alasan overhead crane banyak diterapkan pada fasilitas dengan aktivitas material handling yang membutuhkan kapasitas angkat besar dan jangkauan kerja luas.

4. Mendukung Proses Material Handling Berulang

Pada fasilitas industri, pengangkatan material sering dilakukan dengan pola yang berulang. Runway overhead crane dapat menjadi solusi ketika perusahaan membutuhkan sistem pengangkatan yang mampu melayani rute kerja tertentu secara konsisten.

Namun, kapasitas dan konfigurasi crane tetap harus disesuaikan dengan karakteristik beban, frekuensi pengoperasian, panjang runway, span crane, lifting height, serta kondisi struktur pendukung.

Baca juga: Bagaimana jika Salah Satu Gerakan Overhead Crane Terganggu?

Jenis Overhead Crane pada Sistem Runway

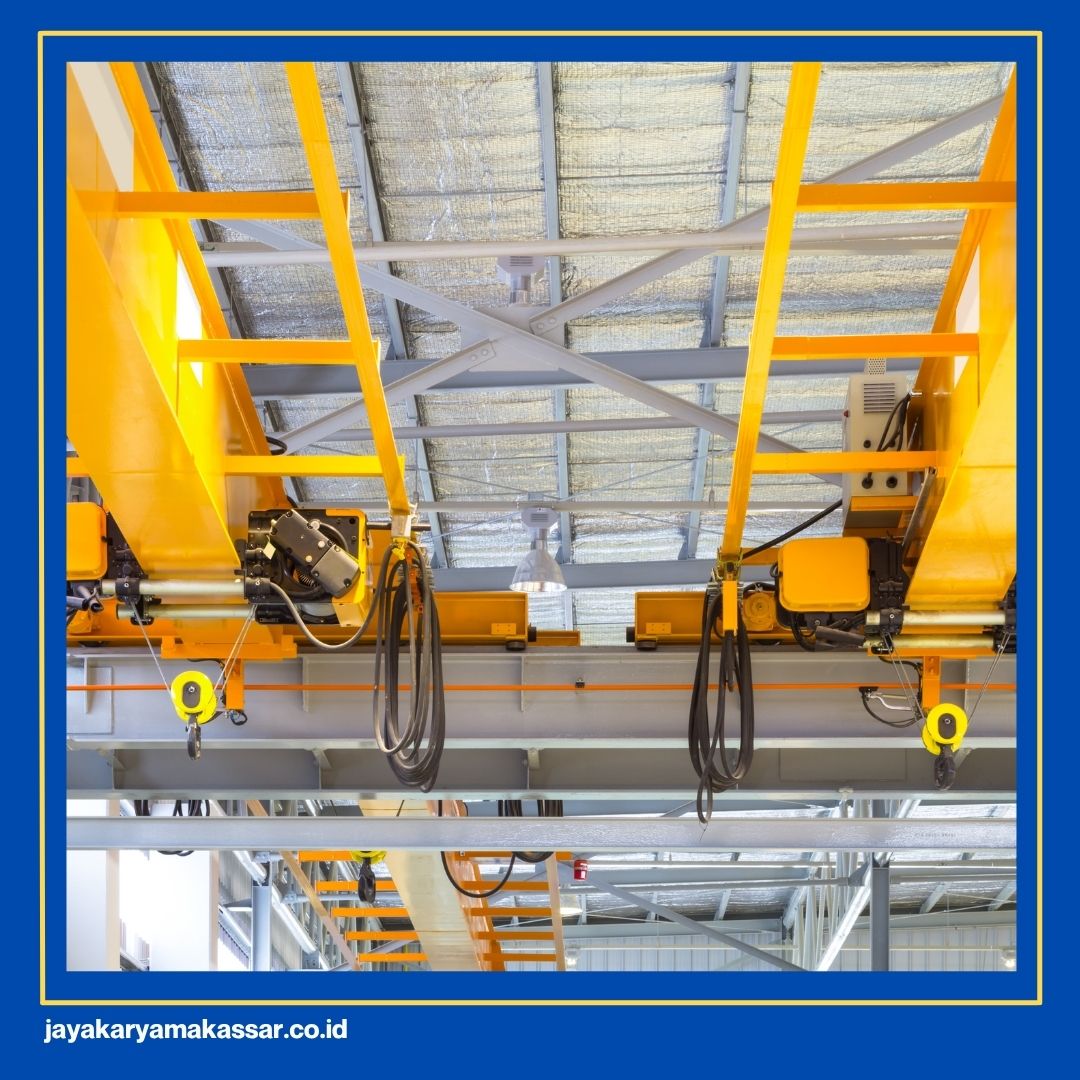

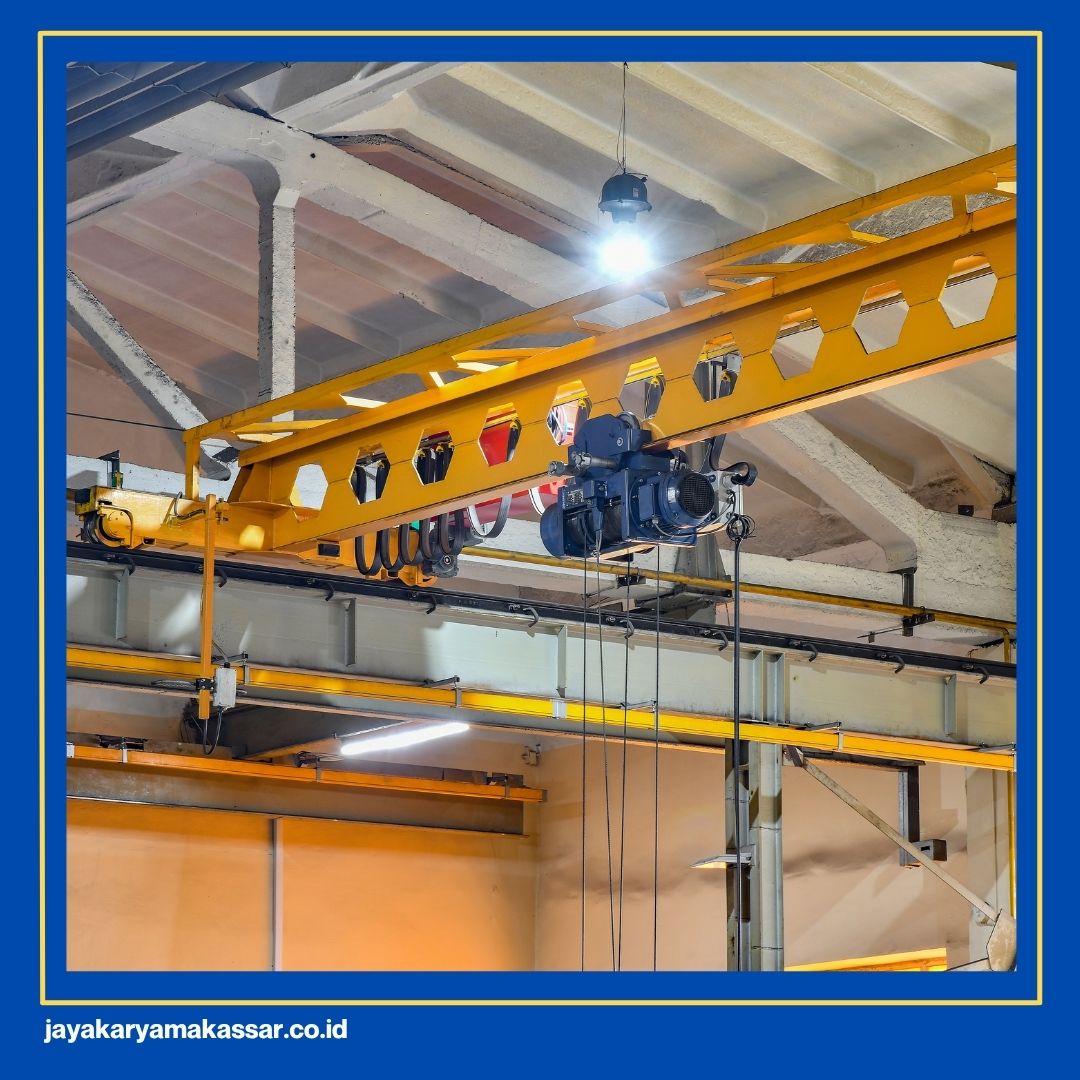

Overhead crane yang menggunakan sistem runway secara umum dapat dibedakan berdasarkan jumlah girder utama menjadi single girder dan double girder.

Pemilihan jenis crane tidak hanya berdasarkan kapasitas angkat. Parameter seperti span, lifting height, duty class, frekuensi penggunaan, headroom, layout bangunan, dan kebutuhan operasional juga perlu diperhitungkan.

Untuk pembahasan lebih lengkap mengenai perbedaan single girder dan double girder, Anda dapat melihat pembahasan khusus mengenai kedua konfigurasi tersebut agar pemilihannya tidak hanya berdasarkan kapasitas.

Baca juga: Perbedaan Keunggulan Dua Jenis Girder di atas

Cara Memilih Runway Overhead Crane yang Tepat

Memilih runway overhead crane tidak cukup dengan menentukan kapasitas angkat. Crane harus disesuaikan dengan karakteristik pekerjaan, area yang dilayani, serta kondisi fasilitas agar sistem dapat bekerja secara efektif dan sesuai kebutuhan. Gunakan langkah berikut sebagai acuan sebelum menentukan spesifikasi crane:

• Catat beban maksimum yang akan diangkat. Gunakan beban aktual terbesar sebagai dasar penentuan kapasitas, termasuk berat lifting attachment yang ikut terangkat.
• Tentukan area yang harus dijangkau. Petakan titik pengambilan dan penempatan material untuk mengetahui kebutuhan panjang runway dan jangkauan crane.
• Tentukan kebutuhan pergerakan crane. Pastikan apakah material perlu dipindahkan hanya sepanjang area produksi atau membutuhkan jangkauan melintang yang lebih luas.
• Tentukan lifting height. Ukur ketinggian pengangkatan yang benar-benar dibutuhkan, bukan hanya tinggi bangunan secara keseluruhan.
• Tentukan frekuensi pengoperasian. Catat seberapa sering crane digunakan, jumlah siklus pengangkatan, serta pola beban selama operasional.
• Pilih konfigurasi crane berdasarkan hasil perhitungan. Single girder atau double girder sebaiknya dipilih setelah kebutuhan kapasitas, span, lifting height, duty, dan kondisi fasilitas diketahui.
• Sesuaikan dengan kondisi bangunan. Tentukan apakah runway akan memanfaatkan struktur bangunan yang tersedia atau membutuhkan struktur pendukung tersendiri.
• Konsultasikan spesifikasi sebelum pengadaan. Data teknis tersebut sebaiknya diperiksa oleh pihak yang memahami desain dan instalasi overhead crane sebelum unit diproduksi atau dipasang.

Dengan mengikuti tahapan tersebut, Anda dapat mempersempit pilihan spesifikasi berdasarkan kebutuhan nyata di lapangan, bukan sekadar memilih crane berdasarkan kapasitas terbesar.

Hal yang Perlu Diperhatikan Sebelum Memasang Runway Overhead Crane

Sebelum pemasangan dilakukan, terdapat beberapa aspek yang perlu diperiksa agar runway dan overhead crane dapat terintegrasi dengan kondisi fasilitas secara tepat.

• Kondisi struktur bangunan: Pastikan kolom, balok, atau struktur pendukung memiliki kemampuan yang sesuai dengan beban dan gaya yang dihasilkan sistem crane.
• Alignment runway: Jalur runway harus dipasang dengan ketelitian yang sesuai agar pergerakan crane tidak terganggu akibat ketidaktepatan posisi lintasan.
• Kondisi runway beam dan rail: Periksa dimensi, sambungan, kondisi permukaan, serta kesesuaian jalur dengan roda crane.
• Clearance area kerja: Pastikan tersedia ruang bebas yang cukup antara crane, struktur bangunan, instalasi lain, dan area kerja.
• Headroom: Perhitungkan posisi runway, bridge, trolley, hoist, dan hook agar ketinggian pengangkatan yang dibutuhkan dapat tercapai.
• Sistem kelistrikan: Tentukan sumber daya dan sistem penghantaran listrik yang sesuai dengan spesifikasi crane.
• Akses maintenance: Sediakan akses yang memadai untuk inspeksi, perawatan, dan pemeriksaan komponen crane.
• Kondisi lingkungan: Perhatikan debu, temperatur, kelembapan, bahan kimia, area outdoor, atau kondisi khusus lain yang dapat memengaruhi pemilihan komponen.
• Kapasitas dan duty crane: Pastikan rated capacity serta klasifikasi penggunaan crane sesuai dengan beban dan pola kerja yang direncanakan.
• Keselamatan operasional: Siapkan prosedur pengoperasian, area kerja yang aman, kompetensi operator, serta pemeriksaan sebelum crane digunakan.

Hal-hal tersebut perlu diperiksa sebelum pemasangan, karena kesalahan pada tahap perencanaan dapat memengaruhi performa, keselamatan, dan biaya operasional crane dalam jangka panjang.

Baca juga: Butuh Crane Heavy Duty? Ini Karakteristik Pembedanya dari Crane Lain
