Pentingnya Mengukur Overhead Crane Height!

Overhead crane height menjadi salah satu hal penting yang perlu diperhitungkan sebelum memilih dan memasang overhead crane di area industri. Ketinggian crane tidak dapat ditentukan hanya dari tinggi bangunan karena posisi runway, konfigurasi girder, dimensi hoist, serta kebutuhan pengangkatan turut memengaruhi ketinggian hook yang dapat dicapai. Lalu, bagaimana cara mengukur overhead crane height? Ini Penjelasannya!

Table of Contents

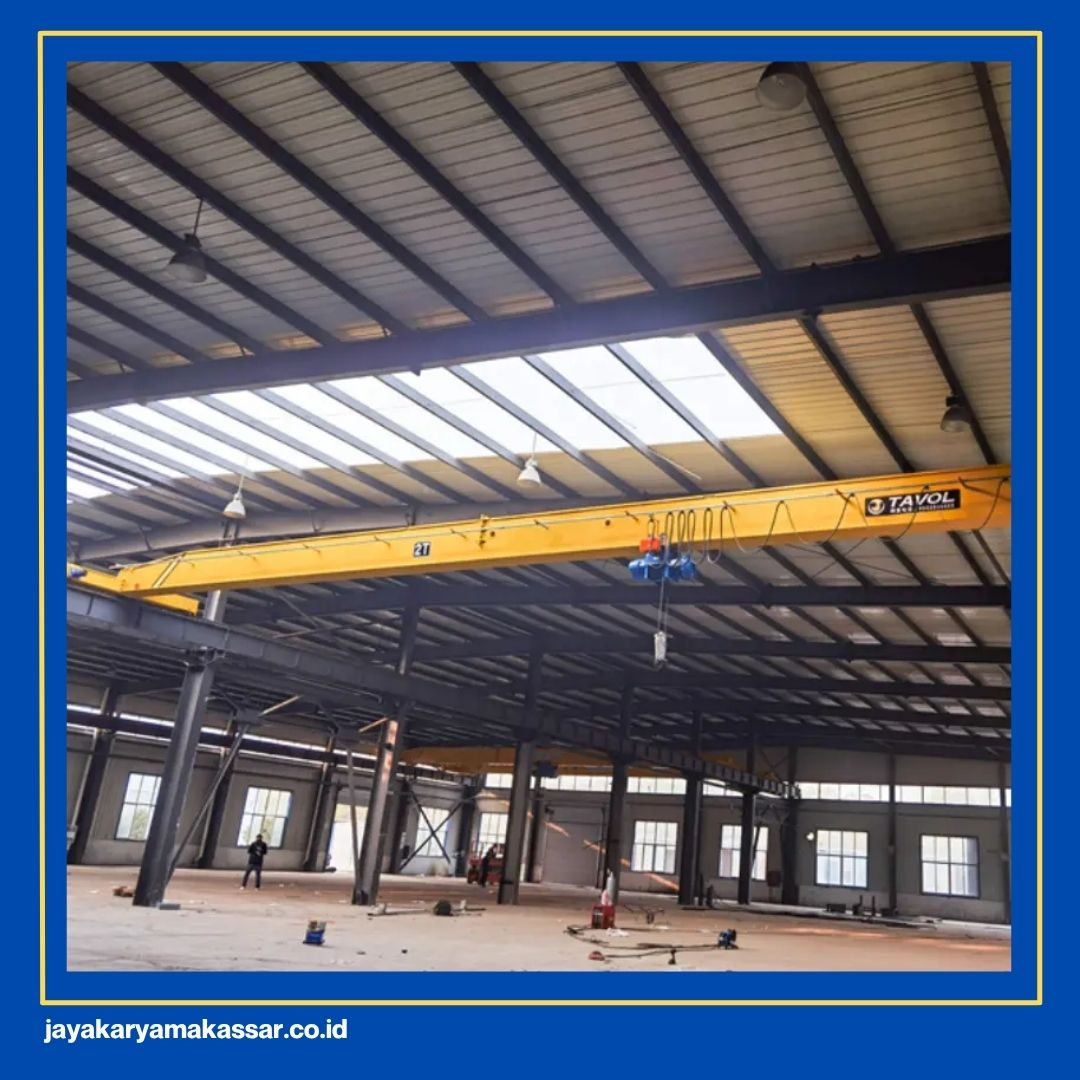

Mengapa Overhead Crane Height Penting?

Dalam perencanaan overhead crane, ketinggian dapat merujuk pada beberapa ukuran yang berbeda. Salah satunya adalah lifting height, yaitu jarak dari lantai hingga saddle hook ketika hook berada pada posisi tertingginya. Sementara itu, headroom dalam konteks desain crane merupakan ruang antara bagian atas rail dan obstruction terendah di atasnya. Keduanya saling berkaitan, tetapi bukan ukuran yang sama.

Perbedaan tersebut penting karena tinggi bangunan tidak otomatis menunjukkan seberapa tinggi hook dapat mengangkat beban. Sebagian ruang vertikal digunakan oleh struktur crane dan hoist. Bentuk girder, posisi trolley, konfigurasi hoist, serta dimensi komponen crane juga dapat memengaruhi lifting height yang tersedia. Penentuan overhead crane height yang tepat diperlukan agar:

hook mencapai ketinggian pengangkatan yang dibutuhkan;
crane sesuai dengan ruang vertikal bangunan;
komponen crane tidak terganggu struktur atau instalasi di atasnya;
konfigurasi crane dapat disesuaikan dengan kebutuhan pengangkatan.

Jadi, pengukuran height bukan sekadar mengetahui tinggi bangunan, tetapi memastikan ruang yang tersedia dan kemampuan pengangkatan crane sesuai dengan pekerjaan.

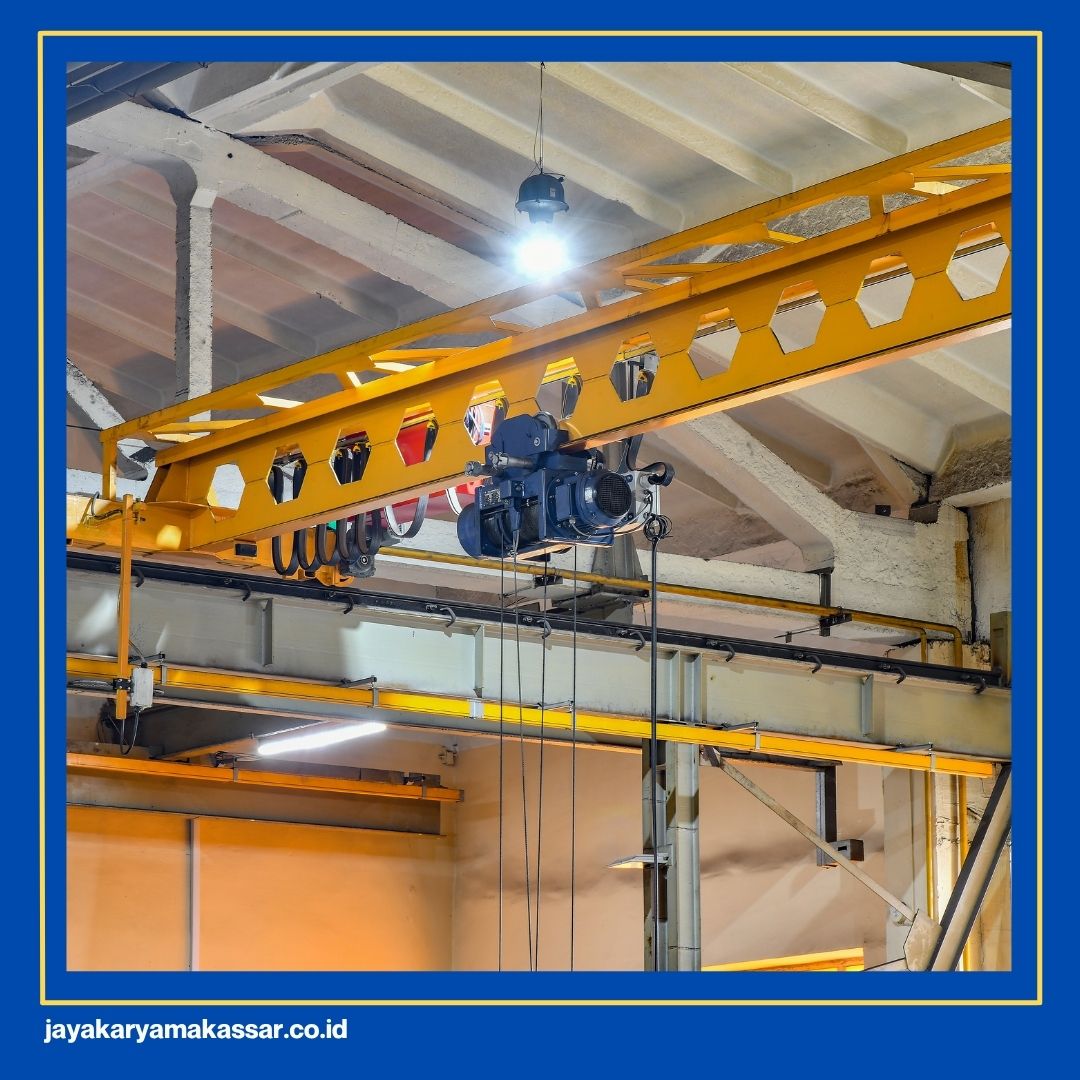

Apa Saja yang Perlu Ditentukan Sebelum Memilih Height Crane?

Sebelum menentukan spesifikasi overhead crane, kondisi area kerja perlu diketahui terlebih dahulu.

Mulailah dengan mengukur elevasi lantai kerja hingga obstruction terendah yang berpotensi membatasi pemasangan crane. Pada bangunan existing, pengukuran langsung penting karena struktur dan instalasi aktual dapat berbeda dari kondisi pada gambar awal.
Tentukan posisi runway rail yang memungkinkan. Elevasi rail menjadi salah satu acuan penting dalam menentukan posisi bridge crane terhadap lantai. Pada bangunan baru, posisi tersebut dapat direncanakan sejak awal. Sementara pada bangunan existing, penempatannya perlu menyesuaikan struktur yang sudah tersedia.
Tentukan lifting height yang benar-benar dibutuhkan. Pengukurannya harus berdasarkan pekerjaan yang akan dilakukan, seperti seberapa tinggi hook perlu berada ketika mengambil, memindahkan, atau menempatkan material. Jangan menggunakan tinggi bangunan sebagai pengganti kebutuhan lifting height.
Periksa juga dimensi hoist dan C-dimension dari unit yang akan digunakan. C-dimension merupakan jarak dari running surface roda trolley hoist menuju hook saddle dan menjadi salah satu parameter dalam menentukan posisi hook pada titik tertinggi. Nilainya bukan angka yang dapat diasumsikan karena berbeda sesuai tipe dan konfigurasi hoist.
Terakhir, identifikasi balok, atap, ducting, pipa, lampu, sprinkler, dan obstruction lain di sekitar jalur crane. Seluruh data tersebut kemudian dicocokkan dengan dimensi crane yang dipilih.

Cara Menentukan Overhead Crane Height yang Tepat

Menentukan overhead crane height tidak dilakukan dengan memasukkan tinggi bangunan ke dalam satu rumus universal. Cara yang lebih tepat adalah menghubungkan kebutuhan lifting height, kondisi bangunan, posisi runway, dan dimensi aktual crane serta hoist.

1. Tentukan Lifting Height yang Dibutuhkan

Mulailah dari pekerjaan yang akan dilakukan crane. Tentukan posisi hook ketika beban harus berada pada titik pengangkatan tertinggi. Perhitungkan tinggi material dan perlengkapan lifting yang digunakan agar kebutuhan ketinggian hook tidak terlalu rendah maupun berlebihan.

Lifting height harus berasal dari kebutuhan operasional. Jika beban hanya perlu diangkat sampai ketinggian tertentu untuk melewati mesin atau dipindahkan ke area lain, kebutuhan tersebut menjadi dasar penentuan, bukan sekadar tinggi maksimum bangunan.

2. Ukur dan Tentukan Elevasi Runway

Setelah kebutuhan lifting height diketahui, tentukan posisi runway rail. Pada bangunan existing, elevasi rail perlu disesuaikan dengan struktur pendukung dan ruang yang tersedia. Pada bangunan baru, posisi runway dapat dipertimbangkan sejak tahap perencanaan struktur.

Elevasi runway kemudian menjadi salah satu data yang digunakan untuk mencocokkan posisi crane, hoist, dan hook.

3. Gunakan C-Dimension dari Spesifikasi Hoist

C-dimension tidak boleh ditebak atau menggunakan angka standar yang sama untuk semua crane. Parameter ini merupakan jarak dari running surface roda trolley menuju hook saddle dan berkaitan dengan posisi hook pada titik tertinggi. C-dimension dapat berubah berdasarkan tipe hoist dan konfigurasi reeving yang digunakan.

Oleh karena itu, apabila Anda ingin mengetahui lifting height aktual suatu crane, gunakan C-dimension dan dimensi lain yang tercantum pada technical drawing unit tersebut. Jangan hanya mengambil tinggi runway kemudian menguranginya dengan angka C-dimension tanpa memastikan titik referensi pada gambar teknis.

4. Periksa Headroom dan Clearance

Setelah posisi runway dan komponen crane diketahui, periksa ruang antara crane dengan struktur atau obstruction di atasnya. Dalam terminologi keselamatan crane, clearance merupakan jarak dari bagian crane ke titik obstruction terdekat. Persyaratan clearance bergantung pada standar dan kondisi instalasi yang digunakan. Persyaratan proyek tetap harus mengacu pada standar dan regulasi yang berlaku.

5. Verifikasi dengan Technical Drawing

Tahap terakhir adalah mencocokkan seluruh hasil pengukuran dengan technical drawing crane. Dari gambar teknis tersebut dapat diketahui hubungan antara runway, girder, hoist, C-dimension, posisi hook, serta dimensi lain yang memengaruhi lifting height.

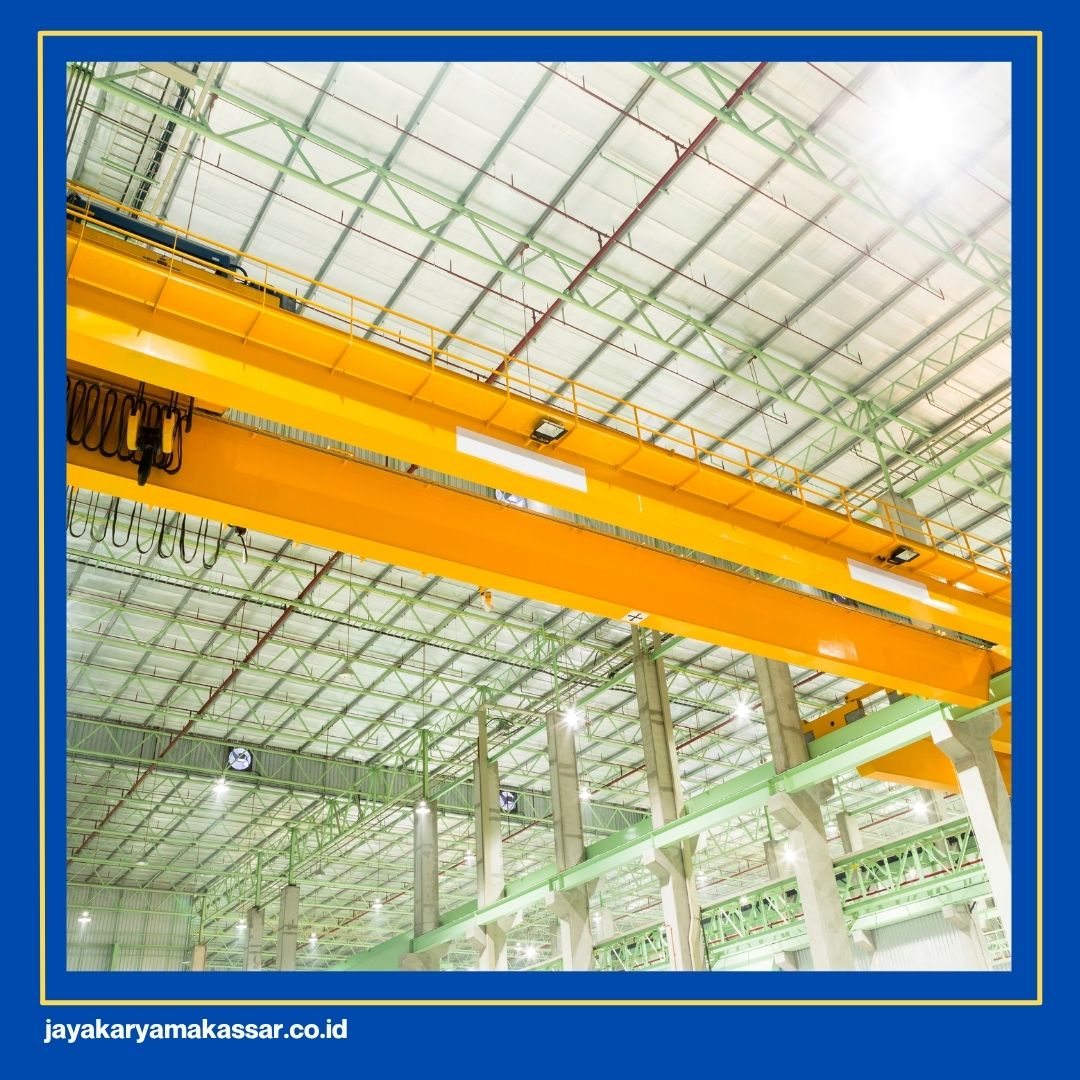

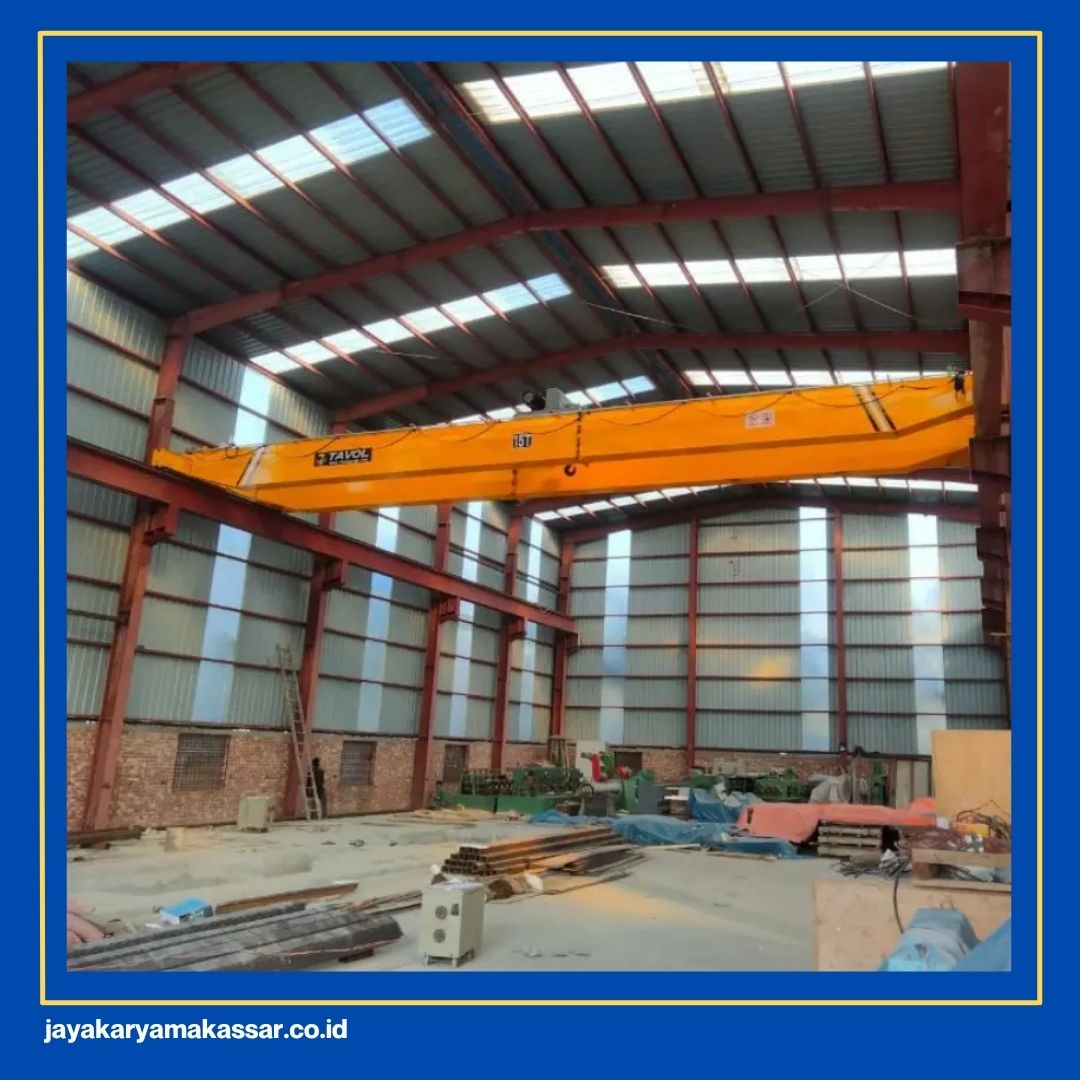

Jika ruang vertikal terbatas, konfigurasi girder dan hoist tertentu dapat dipertimbangkan untuk mengoptimalkan lifting height. Desain double girder, misalnya, dapat memberikan ruang bagi trolley di antara girder, sedangkan low-headroom hoist dapat digunakan pada konfigurasi tertentu untuk mengurangi ruang yang diperlukan di bawah girder. Pemilihannya tetap harus mengikuti desain unit dan kebutuhan proyek.

Jadi, tidak ada satu rumus universal seperti “tinggi bangunan − C-dimension − clearance = overhead crane height”. Perhitungan akhir harus mengikuti dimensi aktual unit dan technical drawing.

Apa Dampaknya Jika Overhead Crane Height Tidak Tepat?

Kesalahan menentukan overhead crane height dapat membuat hook tidak mencapai posisi yang dibutuhkan. Akibatnya, beban mungkin tidak dapat diangkat cukup tinggi untuk melewati mesin, struktur, rak, atau titik penempatan yang dituju.
Masalah juga dapat terjadi ketika bagian crane terlalu dekat dengan struktur bangunan atau obstruction lain. Clearance perlu diperhatikan agar pergerakan crane tidak terganggu dan persyaratan keselamatan yang berlaku dapat dipenuhi.
Kesalahan pengukuran juga dapat menyebabkan crane yang sudah sesuai dari sisi kapasitas ternyata tidak sesuai secara dimensi. Dua crane dengan kapasitas angkat yang sama belum tentu memiliki lifting height yang sama karena konfigurasi girder, hoist, trolley, dan dimensi lainnya dapat berbeda.

Oleh karena itu, jangan menentukan overhead crane height hanya dengan mengurangi angka tertentu dari tinggi bangunan. Untuk proyek nyata, kebutuhan lifting harus ditentukan terlebih dahulu, kemudian diverifikasi terhadap kondisi bangunan dan technical drawing unit.

Jika crane atau struktur pendukung mengalami modifikasi, pemeriksaan teknis juga diperlukan untuk memastikan perubahan tersebut sesuai dengan beban dan desain yang direncanakan.
