Overhead Crane SWL Itu Apa? Ini Penjelasannya!

Ketika memilih dan mengoperasikan overhead crane, kapasitas angkat bukan satu-satunya hal yang perlu diperhatikan. Overhead crane SWL juga penting dipahami karena berkaitan dengan batas beban kerja aman pada peralatan pengangkatan. Dengan mengetahui arti dan cara membacanya, Anda dapat menentukan beban yang sesuai sekaligus menghindari penggunaan crane di luar batas yang ditetapkan.

Apa Itu Overhead Crane SWL?

SWL merupakan singkatan dari Safe Working Load, yaitu batas beban kerja aman yang ditetapkan untuk suatu peralatan dalam kondisi penggunaan tertentu. Pada peralatan hoist, nilai safe working load ditetapkan oleh produsen dan tidak boleh dilampaui.

Dalam pembahasan overhead crane, Anda juga akan menemukan istilah rated load atau rated capacity. Istilah ini merujuk pada beban maksimum yang dirancang untuk diangkat oleh crane atau hoist dan biasanya tercantum pada nameplate atau penandaan unit. Karena penggunaan istilah dapat berbeda berdasarkan jenis peralatan dan standar yang digunakan, informasi pada nameplate serta dokumen teknis unit tetap menjadi acuan utama.

Sebagai contoh, sebuah crane memiliki kapasitas terukur 10 ton dan digunakan untuk mengangkat material seberat 8 ton. Secara angka, berat tersebut masih berada dalam kapasitas yang ditetapkan. Namun, pengangkatan tetap harus memperhatikan kondisi crane, hook, wire rope, lifting accessories, keseimbangan beban, serta prosedur kerja yang berlaku. Jadi, SWL bukan sekadar angka untuk dibandingkan dengan berat material, tetapi bagian dari keseluruhan pengendalian keselamatan pengangkatan.

Baca juga: Seperti Apa Prosedur Kerja Material Handling Overhead Crane?

Bagaimana Menentukan dan Membaca SWL pada Overhead Crane?

Menentukan batas beban tidak seharusnya dilakukan hanya berdasarkan perkiraan ukuran crane atau kemampuan hoist yang terlihat secara fisik. Anda perlu melihat data teknis unit dan memastikan kondisi pengoperasiannya sesuai dengan spesifikasi yang ditetapkan.

1. Periksa Nameplate dan Data Teknis Crane

Informasi kapasitas biasanya dicantumkan pada nameplate atau penandaan yang mudah terlihat pada crane. Pada standar overhead crane tertentu, rated load memang harus ditandai dengan jelas pada crane, sehingga operator dapat mengetahui batas kapasitas unit yang digunakan.

Selain nameplate, periksa manual dan dokumen teknis yang menyertai unit. Jangan menentukan kapasitas hanya dari ukuran girder, hoist, atau komponen lainnya karena setiap crane dapat memiliki konfigurasi dan spesifikasi yang berbeda.

2. Ketahui Berat Beban yang Akan Diangkat

Berat material harus diketahui sebelum proses pengangkatan dimulai. Data tersebut dapat berasal dari dokumen teknis, informasi produksi, spesifikasi material, atau hasil penimbangan yang dapat dipertanggungjawabkan.

Perkiraan visual sebaiknya tidak dijadikan dasar untuk menentukan apakah sebuah beban masih sesuai dengan kapasitas crane. Panduan keselamatan pengoperasian crane juga menekankan pentingnya mengetahui berat beban sebelum melakukan pengangkatan.

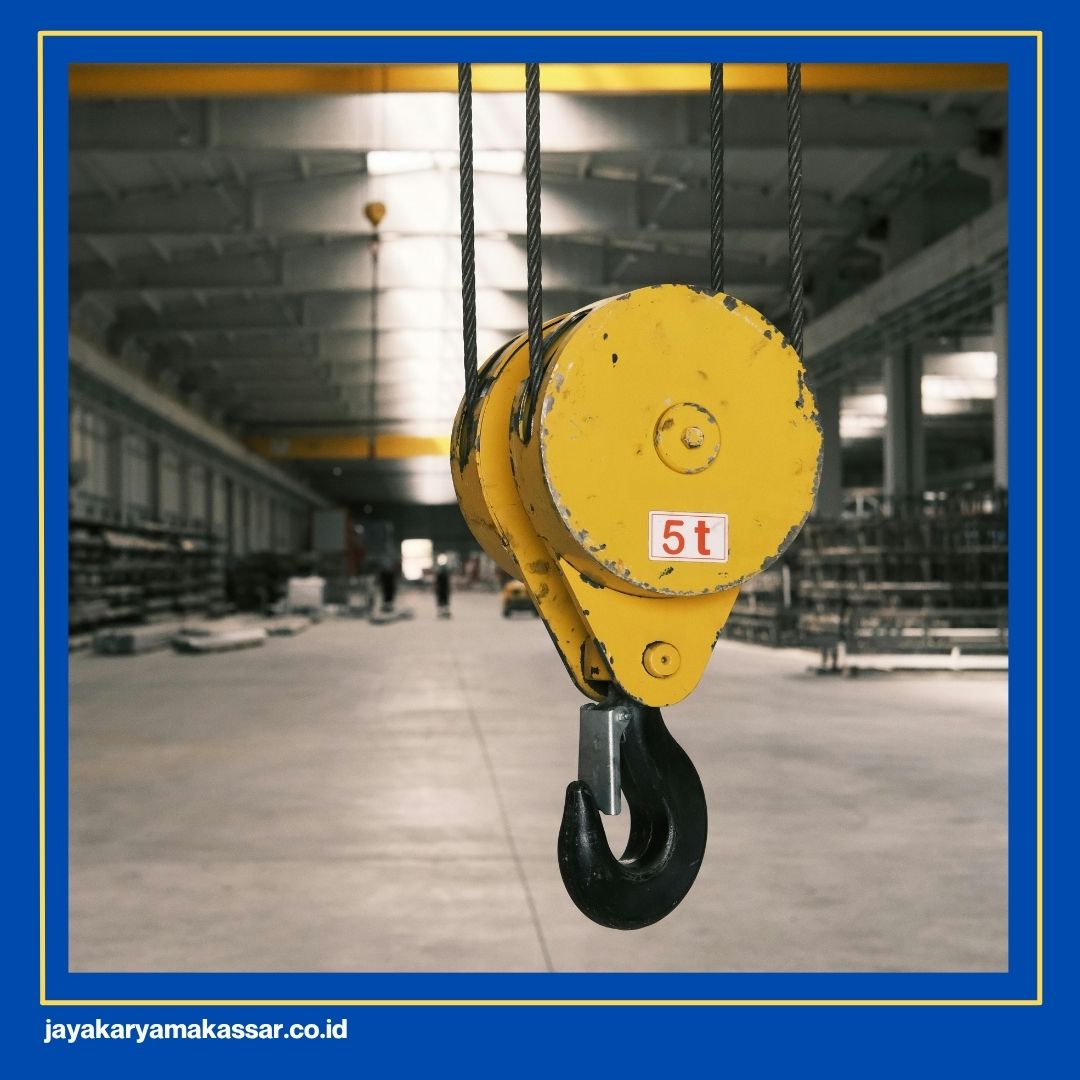

3. Periksa Hook, Wire Rope, dan Lifting Accessories

Overhead crane bekerja sebagai sebuah sistem. Beban tidak hanya ditopang oleh struktur crane, tetapi diteruskan melalui hoist, wire rope atau chain, hook, sling, dan aksesori lain sesuai konfigurasi pengangkatan.

Oleh karena itu, kapasitas dan kondisi setiap komponen perlu diperiksa. Penggunaan aksesori dengan kapasitas yang tidak sesuai dapat menjadi titik pembatas dalam keseluruhan sistem, meskipun kapasitas nominal crane lebih besar.

Baca juga: Macam-Macam Aksesoris Crane

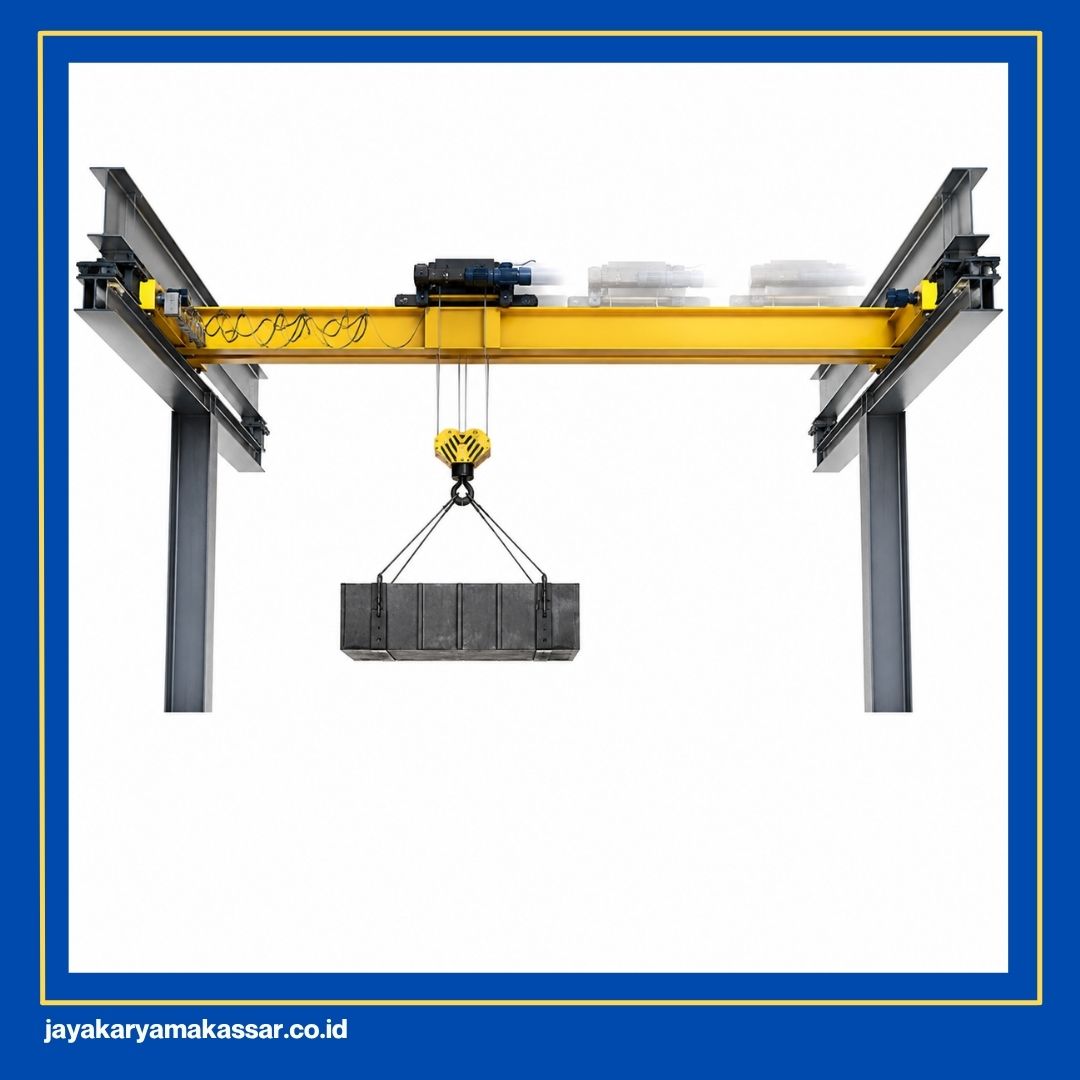

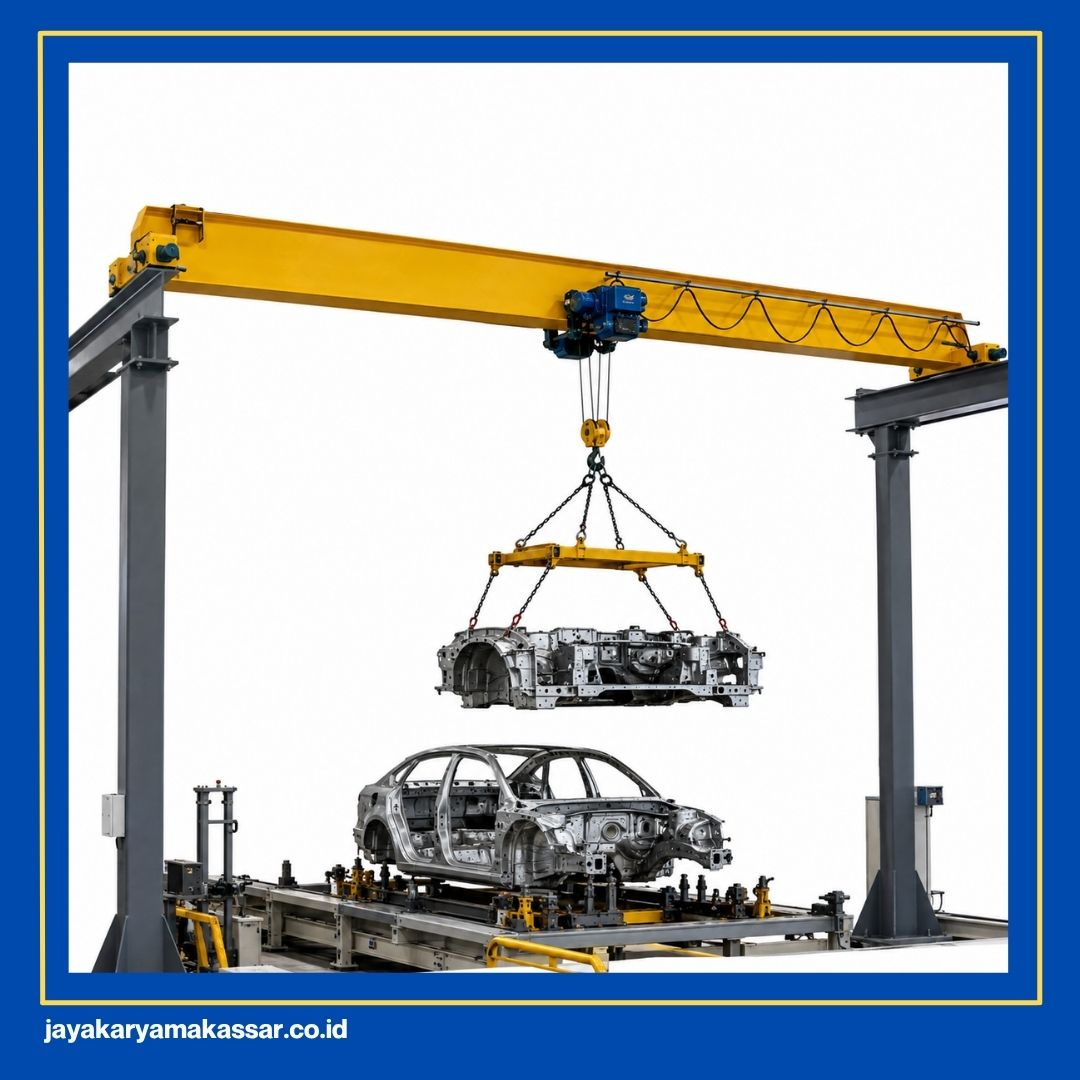

4. Perhatikan Posisi dan Keseimbangan Beban

Beban yang akan diangkat harus terpasang dengan benar pada titik pengangkatan. Material yang tidak seimbang dapat bergeser atau miring ketika mulai terangkat sehingga menimbulkan kondisi kerja yang tidak diinginkan.

Pemasangan sling dan posisi titik angkat perlu disesuaikan dengan bentuk serta pusat gravitasi material. Pengangkatan juga dilakukan secara terkendali agar operator dapat memastikan beban bergerak sesuai jalur yang direncanakan.

5. Pastikan Kondisi Crane dan Area Kerja

Kapasitas crane harus digunakan sesuai kondisi operasional yang ditentukan oleh produsen. Pemeriksaan terhadap kondisi crane, komponen pengangkatan, dan area kerja menjadi bagian penting sebelum unit digunakan.

Area di sekitar jalur pengangkatan juga perlu dikondisikan agar pergerakan beban tidak mengganggu pekerja atau peralatan lain. Prosedur pengoperasian dan pemeliharaan dari produsen juga perlu diperhatikan selama penggunaan crane.

Baca juga: Cara Menentukan Apakah Overhead Crane Membutuhkan Support Structure atau Tidak

Apakah SWL Sama dengan Kapasitas Angkat Crane?

SWL dan kapasitas angkat memiliki hubungan yang erat, tetapi istilahnya tidak selalu dapat dipertukarkan begitu saja. Pada overhead crane, standar tertentu menggunakan istilah rated load, yaitu beban maksimum yang menjadi kapasitas desain dan tercantum pada nameplate. Sementara itu, safe working load lebih umum digunakan untuk menyatakan batas kerja aman suatu peralatan tertentu, termasuk hoist.

Perbedaan ini penting ketika Anda membaca dokumen teknis. Jangan langsung menganggap semua angka kapasitas pada crane, hoist, sling, atau aksesori mempunyai arti yang sama. Rujukan utamanya tetap harus berasal dari penandaan unit, spesifikasi produsen, dan ketentuan pengoperasian yang berlaku.

Sebagai contoh, crane dengan rated load 10 ton tetap membutuhkan lifting accessories yang sesuai untuk beban yang diangkat. Artinya, keamanan pengangkatan tidak ditentukan oleh satu angka saja, tetapi oleh kesesuaian antara crane, hoist, perlengkapan pengangkatan, beban, dan kondisi penggunaannya.

Baca juga: Contoh Rumus Menghitung Span Overhead Crane

Apa yang Terjadi Jika Beban Melebihi SWL Overhead Crane?

Mengoperasikan crane di atas kapasitas yang ditetapkan berarti menggunakan peralatan di luar batas kerjanya. Standar keselamatan overhead crane secara tegas melarang crane dibebani melebihi rated load, kecuali dalam kondisi pengujian yang memang diatur. Beberapa dampak yang perlu diperhatikan antara lain:

• Beban berlebih pada komponen crane. Hoist, wire rope, hook, trolley, girder, dan komponen pendukung dapat menerima pembebanan di luar kondisi yang dirancang. Dampaknya bergantung pada konfigurasi serta bagian sistem yang digunakan.
• Meningkatkan risiko kerusakan dan keausan. Pengoperasian di luar batas dapat memberikan tekanan yang tidak semestinya pada komponen dan berpotensi mempercepat kerusakan apabila kondisi tersebut terjadi berulang.
• Beban tidak otomatis aman hanya karena selisih kapasitas terlihat besar. Berat material harus diketahui secara benar, sementara faktor operasional dan prosedur pengangkatan juga tetap perlu diperhatikan.
• Support structure juga harus sesuai. Struktur tempat hoist atau sistem crane dipasang harus dirancang untuk menerima pembebanan yang sesuai dengan sistem tersebut.

Oleh karena itu, SWL atau rated load sebaiknya dipahami sebagai batas kerja, bukan kapasitas tambahan yang masih boleh dilewati. Jika berat material belum diketahui secara pasti, pengangkatan sebaiknya tidak dilakukan hanya berdasarkan perkiraan.
