Travelling gantry crane merupakan salah satu jenis crane portal yang dirancang untuk kebutuhan pengangkatan material dengan mobilitas tinggi di area kerja industri. Sistem ini banyak digunakan pada lingkungan outdoor maupun semi-outdoor karena memiliki struktur mandiri tanpa ketergantungan pada runway building seperti overhead crane. Berikut ini jenis dan prinsip kerjanya!
Apa Itu Travelling Gantry Crane?

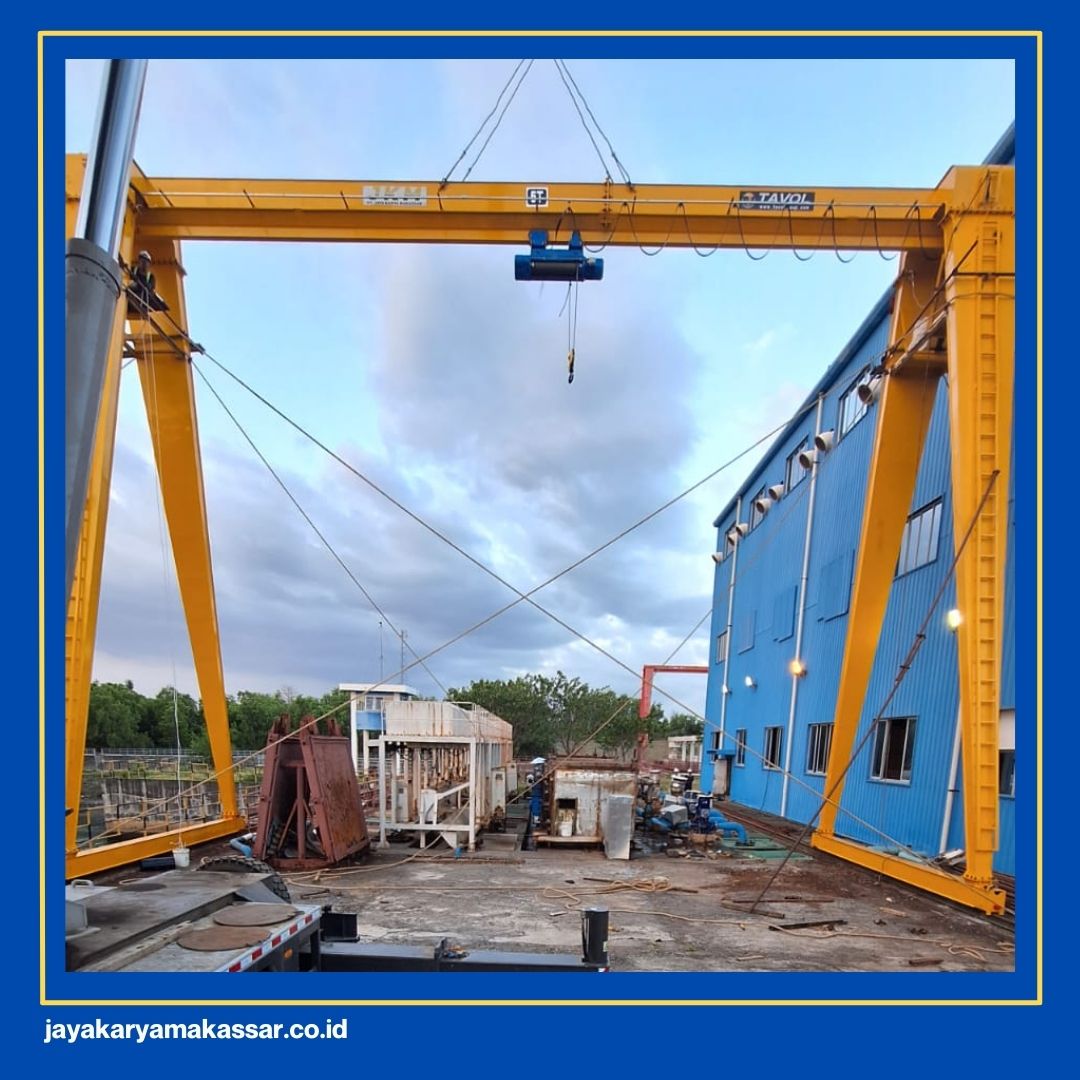

Travelling gantry crane adalah crane dengan struktur portal (dua kaki penyangga dan girder utama) yang dapat bergerak sepanjang lintasan rel atau roda. Istilah “travelling” mengacu pada kemampuan crane untuk berpindah posisi secara longitudinal mengikuti jalur yang telah ditentukan. Berbeda dari crane statis, tipe ini memberikan fleksibilitas tinggi dalam menjangkau area kerja yang lebih luas.
Prinsip Kerja Travelling Gantry Crane
Prinsip kerja travelling gantry crane melibatkan tiga jenis gerakan utama, yaitu gerakan longitudinal (travel), transversal (trolley), dan vertikal (hoisting). Gerakan longitudinal memungkinkan crane bergerak sepanjang rel atau lintasan roda untuk menjangkau berbagai titik kerja. Sistem travel drive biasanya digerakkan motor listrik dengan pengaturan kecepatan tertentu sesuai kebutuhan operasional.
Gerakan transversal dilakukan oleh trolley yang bergerak di sepanjang girder utama untuk memposisikan hoist tepat di atas beban. Setelah posisi tercapai, mekanisme hoist mengangkat atau menurunkan material secara vertikal. Seluruh proses ini dikendalikan melalui sistem kontrol yang memastikan perpindahan beban berlangsung stabil, aman, dan presisi.
Komponen Utama Travelling Gantry Crane
Komponen pada gantry crane tipe ini dan gantry crane biasa sebenarnya sama, namun memang harus disesuaikan karena perbedaan prinsip kerja. Berikut penjelasan lengkapnya!
1. Struktur Portal (Gantry Frame)
Struktur portal merupakan rangka utama crane yang menopang seluruh sistem mekanis dan beban kerja. Komponen ini terdiri atas kaki penyangga dan girder utama yang dirancang untuk menahan gaya statis maupun dinamis. Desain portal harus memperhitungkan stabilitas, defleksi, serta beban lateral seperti angin. Material konstruksi umumnya menggunakan baja struktural dengan standar tertentu.
2. Girder/Main Beam
Girder adalah balok utama tempat trolley dan hoist bergerak. Elemen ini menerima beban langsung dari hoist dan mendistribusikannya ke struktur portal. Faktor penting pada girder meliputi kekuatan lentur, defleksi maksimum, dan fatigue akibat siklus pembebanan. Dimensi girder ditentukan berdasarkan kapasitas angkat dan span crane.
3. Hoist Mechanism
Hoist berfungsi sebagai mekanisme pengangkatan vertikal beban. Sistem ini dapat berupa wire rope hoist atau chain hoist tergantung kapasitas dan aplikasi. Hoist dilengkapi motor, gearbox, drum, rem, serta sistem proteksi overload. Keandalan hoist sangat menentukan performa dan keselamatan crane.
4. Trolley System
Trolley adalah unit bergerak yang membawa hoist sepanjang girder. Komponen ini memastikan distribusi beban tetap stabil saat berpindah secara transversal. Sistem trolley digerakkan motor dengan kontrol kecepatan untuk presisi positioning. Kualitas roda trolley dan alignment rel sangat memengaruhi kelancaran operasi.
5. End Carriage & Travel Drive
End carriage merupakan dudukan roda utama crane yang bergerak di rel atau lintasan. Komponen ini menyalurkan beban ke permukaan tanah melalui roda dan struktur bawah. Travel drive terdiri dari motor, gearbox, coupling, dan brake system. Desainnya harus memperhitungkan wheel load dan gaya horizontal.
6. Sistem Kontrol
Sistem kontrol mengatur seluruh pergerakan crane, mulai dari travel, trolley, hingga hoist. Mode kontrol dapat berupa pendant, remote control, atau cabin. Panel kontrol dilengkapi proteksi listrik dan sistem keselamatan. Respons kontrol yang presisi penting untuk stabilitas beban.
Baca juga: Komponen Lain pada Gantry Crane
Faktor yang Mempengaruhi Pemilihan Travelling Gantry Crane
- Karakteristik Beban: Jenis material, distribusi berat, serta dimensi beban sangat menentukan kapasitas angkat, tipe hoist, dan desain girder yang diperlukan agar crane mampu bekerja secara aman tanpa risiko overstress.
- Frekuensi & Intensitas Operasi: Duty cycle dan klasifikasi kerja crane model gantry harus disesuaikan dengan tingkat penggunaan harian untuk mencegah keausan dini pada motor, gearbox, serta komponen mekanis lainnya.
- Kondisi Lingkungan Kerja: Faktor seperti paparan cuaca, temperatur ekstrem, debu, atau lingkungan korosif memengaruhi pemilihan material struktur, sistem proteksi, dan spesifikasi kelistrikan crane.
- Jalur Travel Crane& Layout Area: Panjang rel untuk crane, toleransi alignment, serta hambatan area kerja akan menentukan konfigurasi travel drive, kecepatan pergerakan, dan stabilitas operasional crane.
- Standar untuk Keselamatan & Regulasi: Kepatuhan terhadap standar teknis dan keselamatan kerja menjadi aspek krusial untuk menjamin keandalan gantry crane serta perlindungan operator dan lingkungan kerja.
Jenis-Jenis Gantry Crane
| Jenis Crane | Deskripsi |

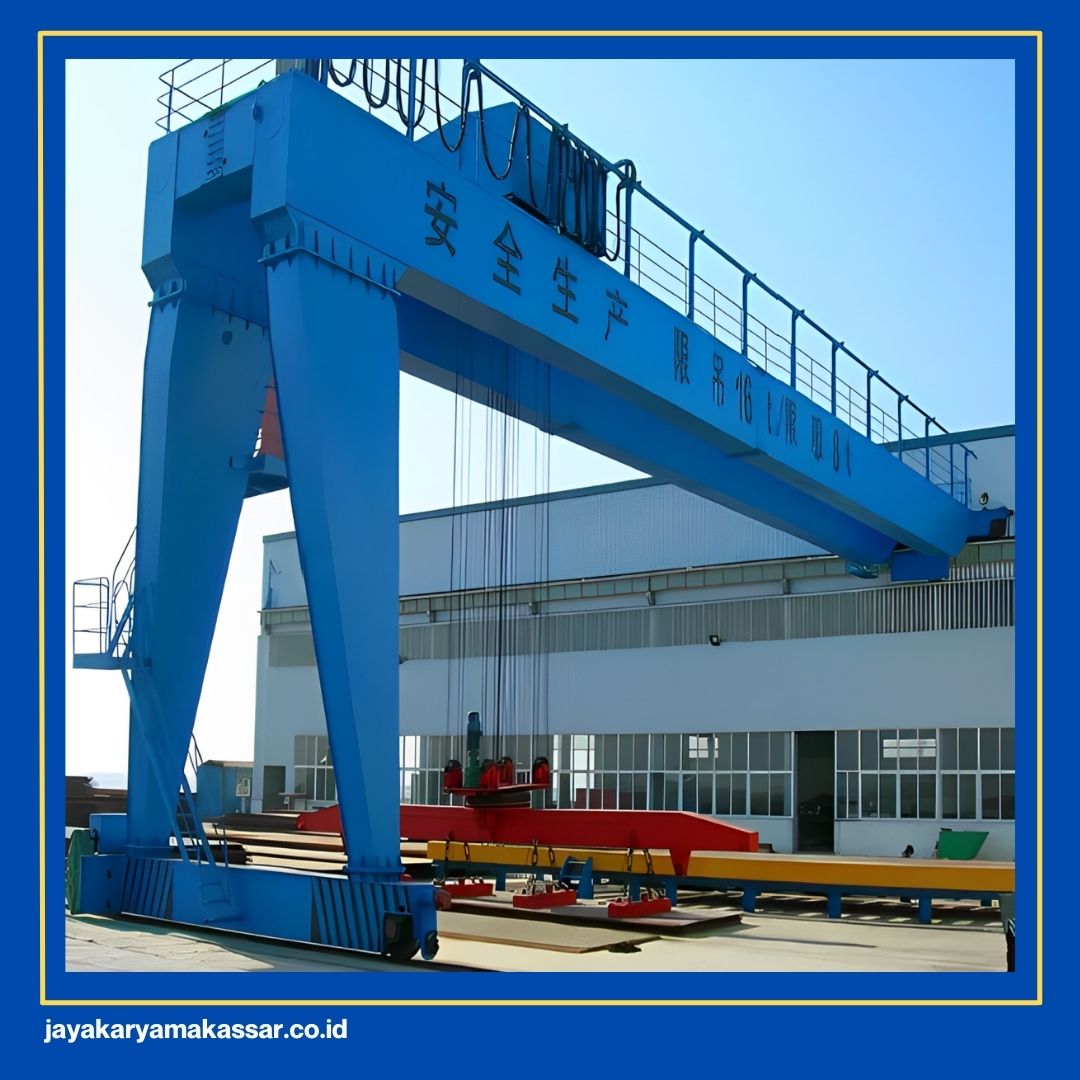

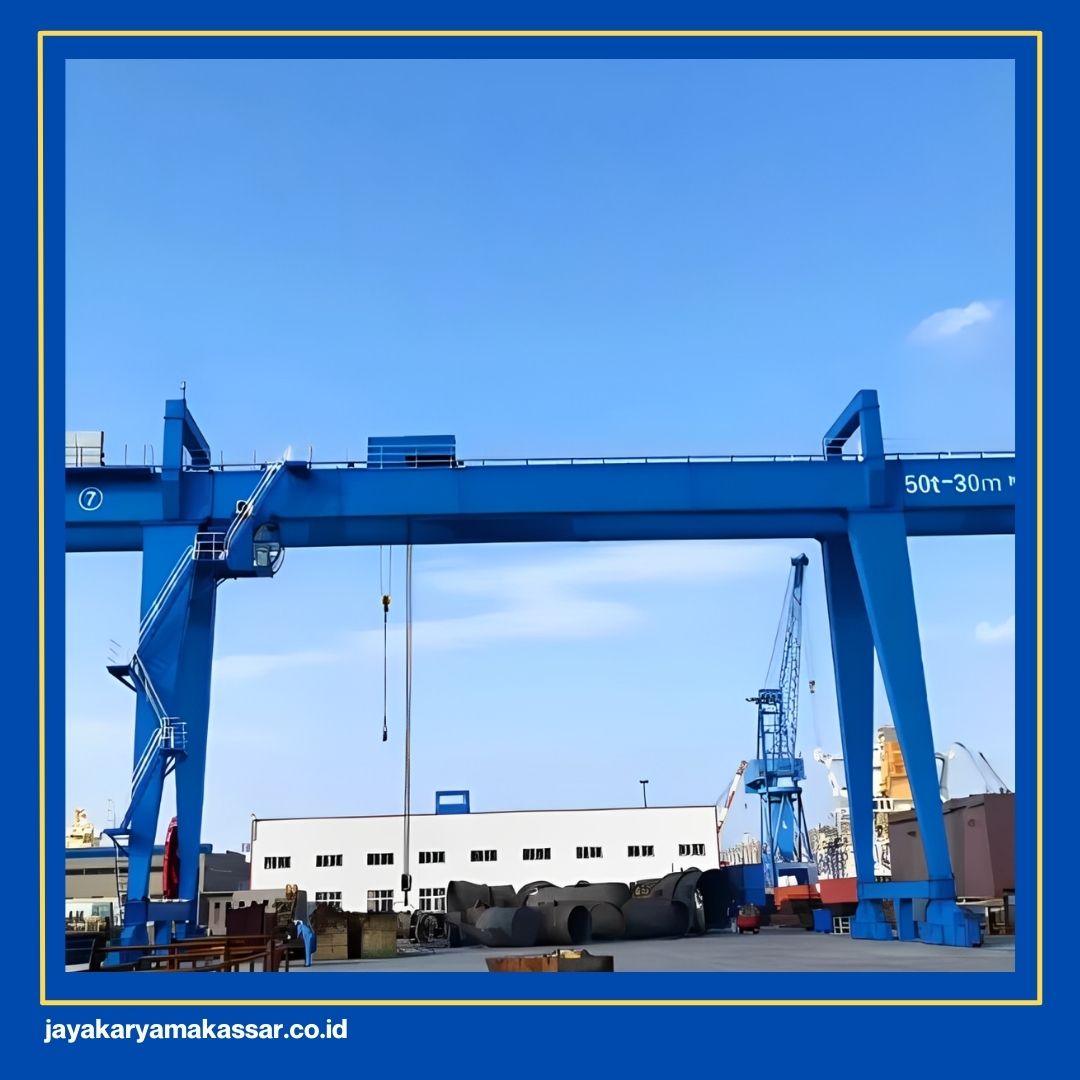

| Rail Mounted Gantry Crane (RMG) | Menggunakan rel permanen sebagai lintasan travel, memberikan stabilitas tinggi, presisi pergerakan, dan cocok untuk area kerja dengan jalur tetap seperti container yard atau lini produksi berat. |
| Rubber Tyred Gantry Crane (RTG) | Menggunakan roda karet sehingga lebih fleksibel tanpa ketergantungan rel, ideal untuk area yang membutuhkan mobilitas bebas meskipun stabilitas lateral perlu perhatian ekstra. |
| Semi Gantry Crane | Salah satu sisi ditopang struktur bangunan sementara sisi lain menggunakan kaki portal, digunakan ketika ruang terbatas namun tetap membutuhkan fleksibilitas gantry crane. |
Baca juga: Model Crane yang Tersedia di PT Jaya Karya Makassar
Aplikasi Travelling Gantry Crane
- Banyak digunakan pada yard terbuka untuk aktivitas loading-unloading, pemindahan material berat, dan penanganan komponen berukuran besar yang membutuhkan jangkauan luas.
- Digunakan di area workshop dan fabrikasi untuk mendukung proses perakitan, pemindahan struktur baja, serta handling mesin berat dengan fleksibilitas posisi kerja yang tinggi.
- Digunakan di gudang dan logistik untuk membantu efisiensi perpindahan barang berat atau bulky cargo yang sulit ditangani forklift konvensional.
- Digunakan pada sektor baja, precast, galangan kapal, dan manufaktur berat yang memerlukan sistem lifting stabil dengan kapasitas besar.
Keunggulan Travelling Gantry Crane
- Struktur mandiri tanpa kebutuhan runway building
- Fleksibel untuk indoor maupun outdoor
- Mobilitas tinggi sepanjang lintasan kerja
- Kapasitas angkat besar
- Instalasi relatif adaptif terhadap layout area
- Maintenance lebih mudah dibanding sistem kompleks
Tantangan & Pertimbangan Teknis
- Wheel Load & Ground Pressure: Beban roda yang besar menuntut desain pondasi atau rel crane yang mampu menahan tekanan tanpa deformasi berlebihan.
- Defleksi Struktur: Girder dan portal harus dikontrol defleksinya agar tidak mengganggu alignment trolley dan kestabilan beban.
- Beban Angin (Wind Load): Operasi outdoor memerlukan analisis gaya lateral untuk mencegah risiko overturning atau drift.
- Alignment Rel: Ketidaksejajaran rel dapat memicu keausan roda, getaran, hingga kerusakan travel drive.
- Fatigue & Siklus Beban pada crane: Operasi berulang membutuhkan evaluasi fatigue life struktur dan komponen mekanis.
Baca juga: Beberapa Kerusakan yang Sering Muncul pada Crane
FAQ Travelling Gantry Crane
- Apa beda gantry crane dan overhead crane? Gantry crane memiliki struktur kaki penyangga yang berdiri di atas tanah, sedangkan overhead crane bergantung pada runway beam yang terpasang pada bangunan.
- Apa arti duty class pada crane? Duty class menunjukkan klasifikasi tingkat kerja crane berdasarkan frekuensi penggunaan dan beban operasional.
- Bagaimana menentukan SWL gantry crane? SWL ditentukan berdasarkan beban maksimum yang aman diangkat sesuai desain struktur dan komponen mekanis.
- Kapan memilih RMG vs RTG? RMG cocok untuk jalur tetap dengan stabilitas tinggi, sedangkan RTG lebih fleksibel untuk area tanpa rel permanen.
