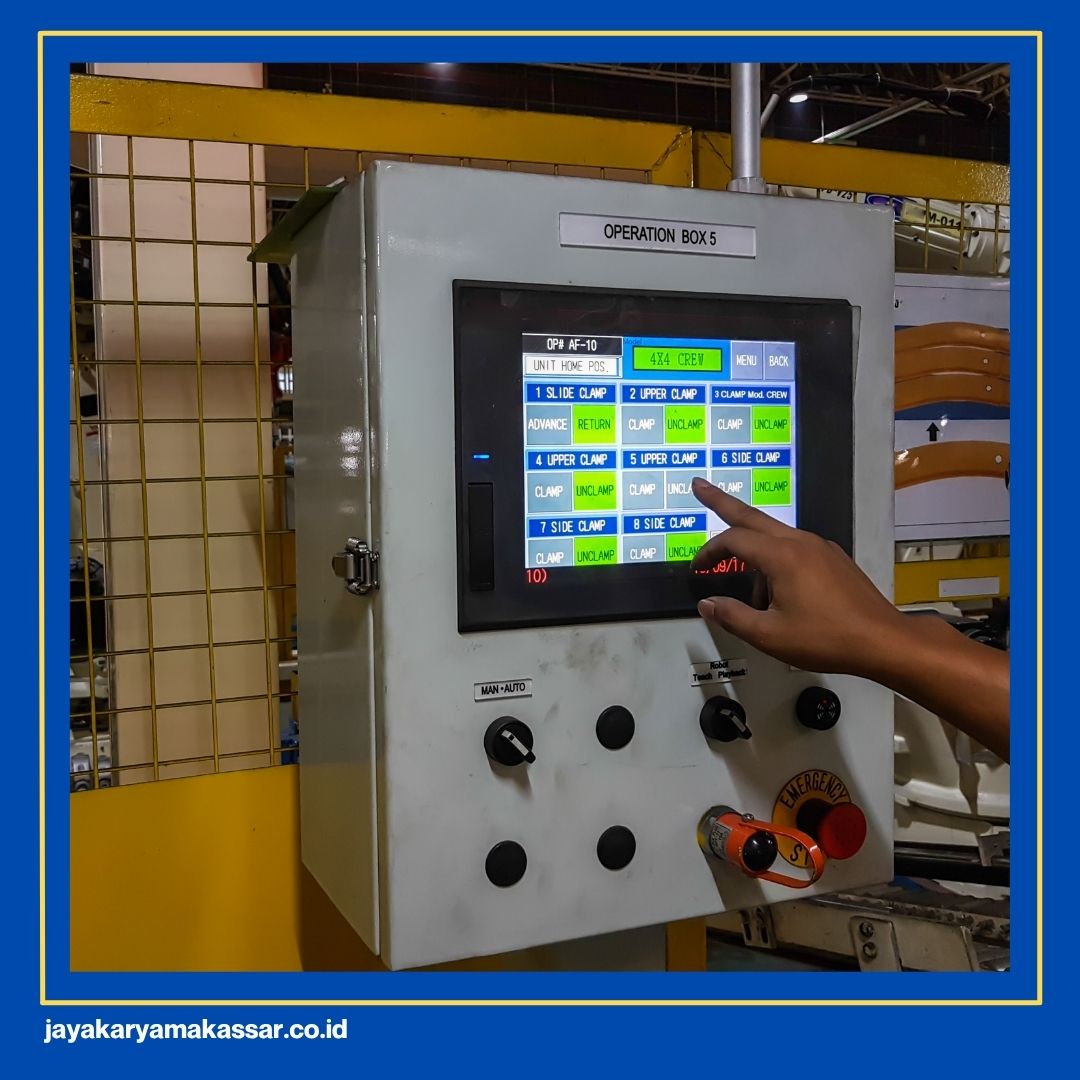

Control box overhead crane merupakan bagian dari sistem kelistrikan yang mengatur pergerakan crane saat mengangkat, menurunkan, dan memindahkan beban. Di dalam panel ini terdapat perangkat untuk mengendalikan motor, meneruskan perintah operator, serta melindungi rangkaian listrik dari gangguan tertentu.
Susunan komponennya bergantung pada desain kelistrikan, jenis motor, dan metode pengendalian yang digunakan. Ada panel yang mengandalkan kontaktor dan relay, sedangkan sistem yang membutuhkan pengaturan kecepatan atau otomatisasi dapat menggunakan inverter dan PLC. Memahami fungsi setiap komponen membantu teknisi melakukan pemeriksaan dan menentukan tindakan perawatan yang sesuai.
Komponen Control Box Overhead Crane dan Fungsinya
Setiap komponen di dalam panel memiliki tugas berbeda, mulai dari memutus suplai listrik hingga mengatur pergerakan motor. Berikut perangkat yang umum digunakan beserta fungsi dan penerapannya dalam sistem overhead crane.

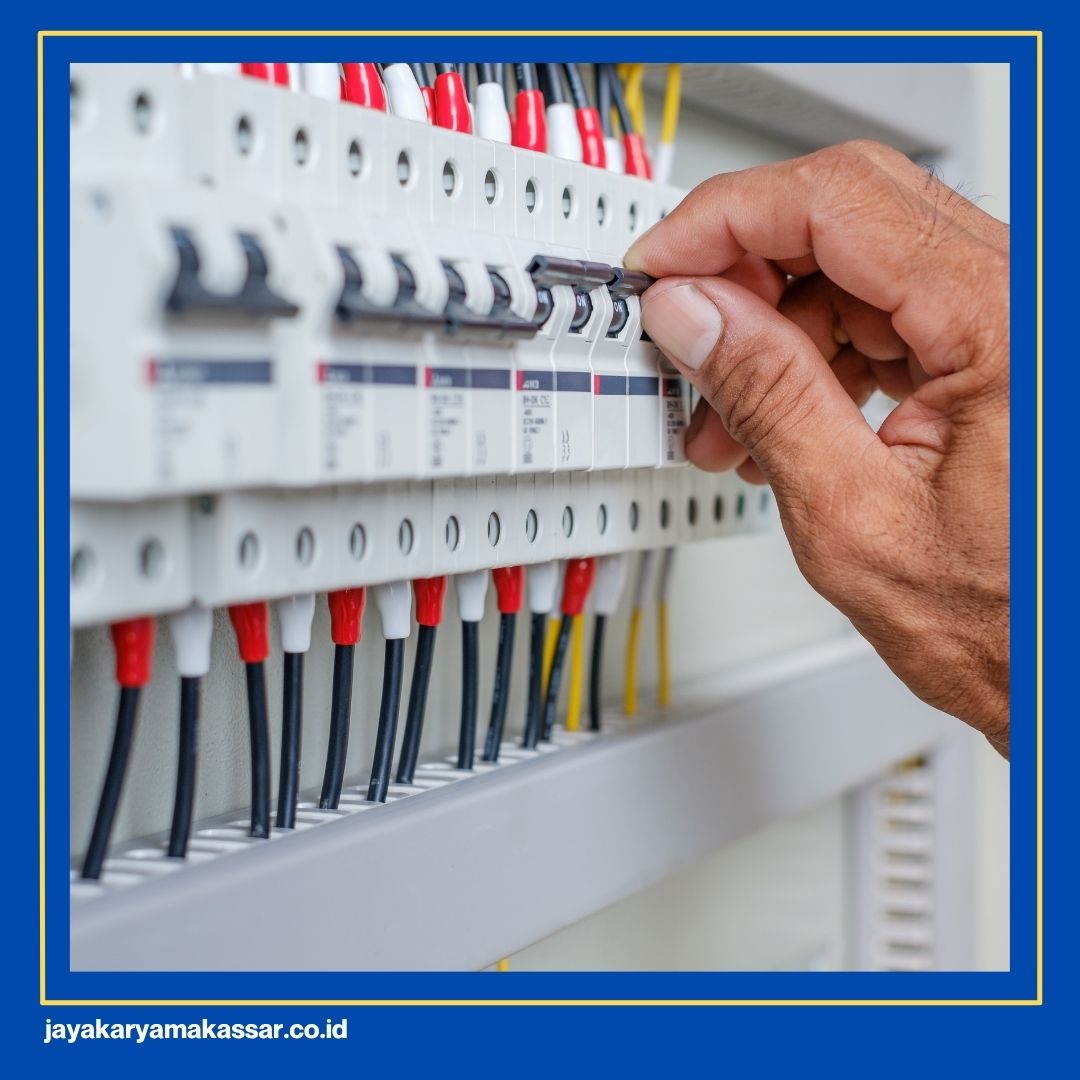

1. Circuit Breaker
Circuit breaker berfungsi memutus aliran listrik ketika terjadi gangguan yang sesuai dengan karakteristik proteksinya. Perangkat ini juga memungkinkan suplai listrik diputus untuk kebutuhan isolasi saat pemeliharaan.
Jenis yang digunakan dapat berupa MCB atau MCCB, bergantung pada kebutuhan rangkaian dan kapasitas pemutusan yang diperlukan. Pemilihannya perlu mempertimbangkan arus kerja, karakteristik motor, dan potensi arus hubung singkat. Circuit breaker tidak menggantikan seluruh fungsi proteksi motor sehingga perangkat pengaman lain mungkin tetap diperlukan.

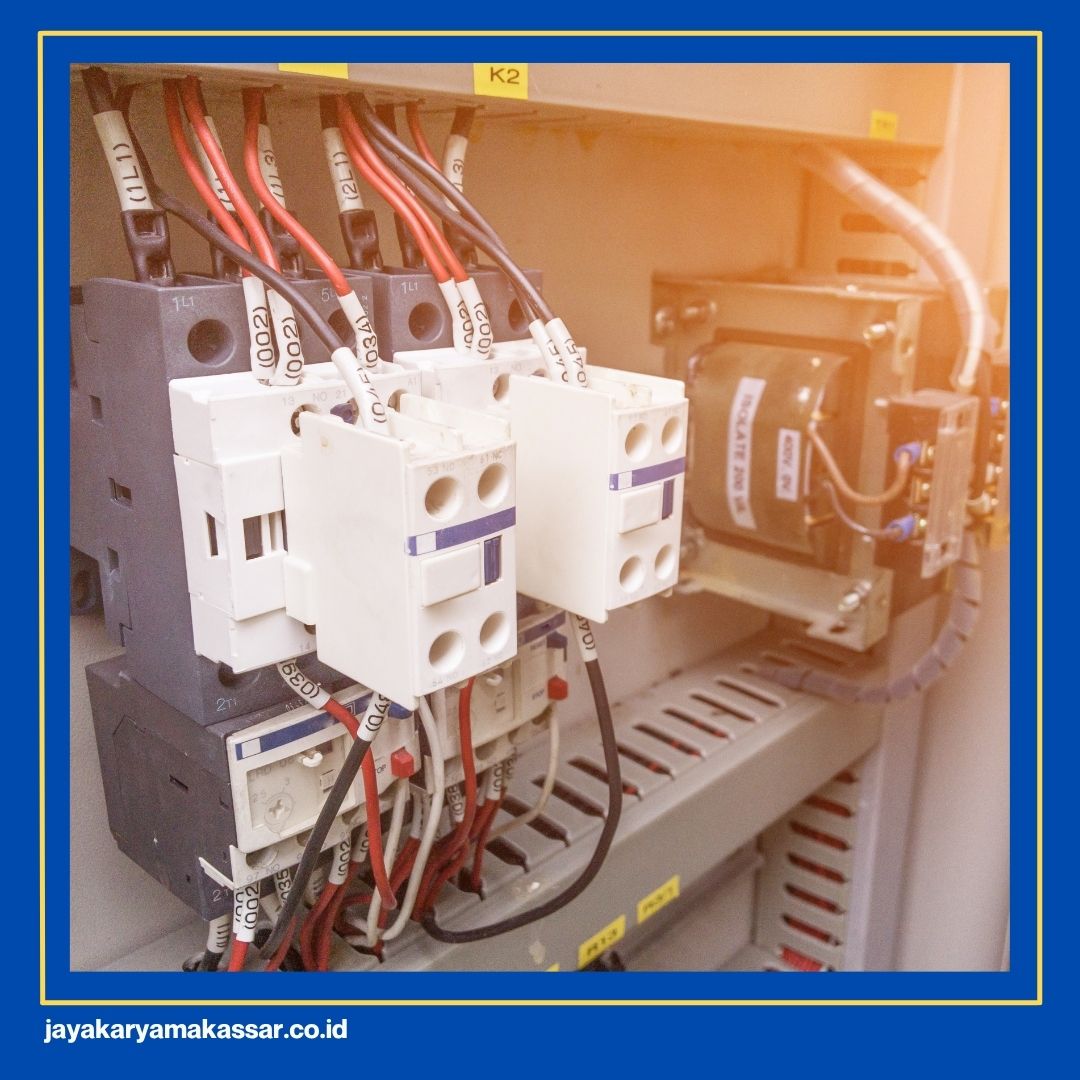

2. Contactor
Contactor merupakan sakelar elektromagnetik yang menyambungkan atau memutus daya menuju motor berdasarkan perintah dari rangkaian kontrol. Pada overhead crane, kontaktor dapat digunakan untuk mengendalikan motor hoist, trolley, dan bridge.
Dalam sistem yang menggunakan kontaktor untuk gerakan maju-mundur, rangkaian biasanya dilengkapi interlock untuk mencegah dua perintah arah yang berlawanan aktif bersamaan. Konfigurasi kontaktor mengikuti metode pengendalian motor yang dipilih dalam desain crane.
3. Overload Relay
Overload relay melindungi motor dari kondisi arus berlebih yang berlangsung dalam durasi tertentu. Ketika kondisi tersebut memenuhi karakteristik trip perangkat, relay akan memicu pemutusan rangkaian kontrol sehingga motor berhenti beroperasi.
Komponen ini berbeda dari overload limiter. Overload relay berfokus pada perlindungan motor, sedangkan overload limiter mendeteksi beban angkat yang melampaui batas yang ditentukan. Keduanya memiliki fungsi berbeda dan tidak dapat saling menggantikan.

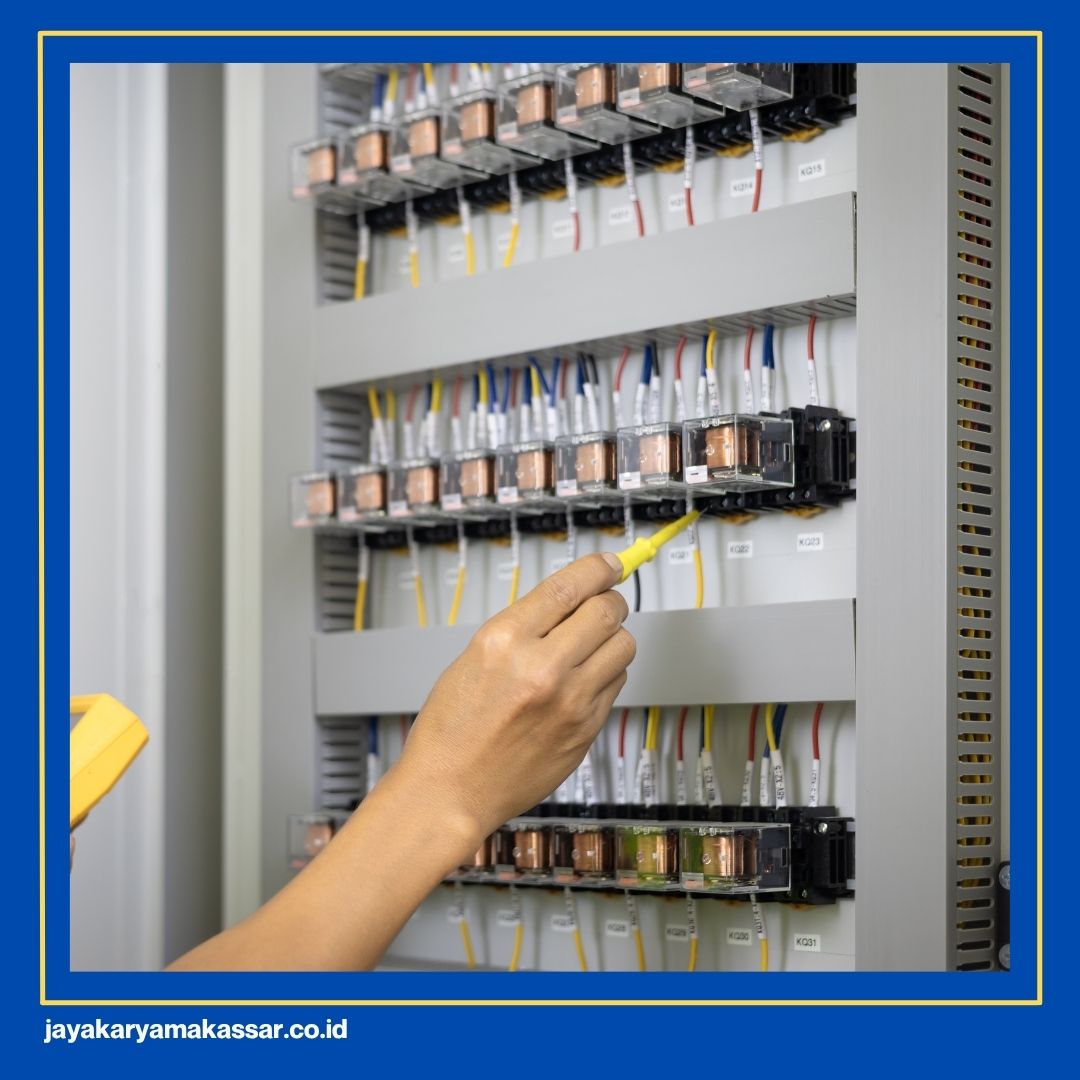

4. Relay Kontrol dan Transformator
Relay kontrol atau auxiliary relay membantu meneruskan sinyal, menjalankan interlock, dan mengaktifkan rangkaian tertentu. Komponen ini memungkinkan perintah dari tombol kendali diproses sesuai logika rangkaian sebelum mengaktifkan perangkat penggerak.
Sementara itu, transformator kontrol menyesuaikan tegangan AC untuk kebutuhan rangkaian kontrol. Pada desain lain, power supply digunakan untuk menyediakan tegangan DC, misalnya 24 VDC. Pemilihan perangkat bergantung pada kebutuhan tegangan dan rancangan panel; transformator dan power supply tidak selalu digunakan bersamaan.
5. Inverter atau Variable Frequency Drive (VFD)
VFD mengatur kecepatan motor dengan mengendalikan frekuensi dan tegangan keluarannya. Pada crane yang menggunakan sistem ini, kecepatan hoist, trolley, atau bridge dapat diatur sesuai kebutuhan operasional.
Pengaturan akselerasi dan deselerasi membantu mengurangi perubahan gerakan yang mendadak sehingga pemindahan beban dapat berlangsung lebih terkendali. Meski demikian, tidak semua panel menggunakan inverter. Sistem dengan pengendalian motor konvensional dapat mengandalkan kontaktor dan rangkaian kontrol lainnya.
6. PLC dan Terminal Block
Programmable Logic Controller (PLC) menjalankan logika kontrol terprogram pada sistem yang membutuhkan pengaturan lebih kompleks. Perangkat ini dapat memproses sinyal dari tombol, sensor, dan komponen lain untuk menjalankan urutan operasi tertentu. Pada sistem sederhana, fungsi kontrol dapat dijalankan tanpa PLC.

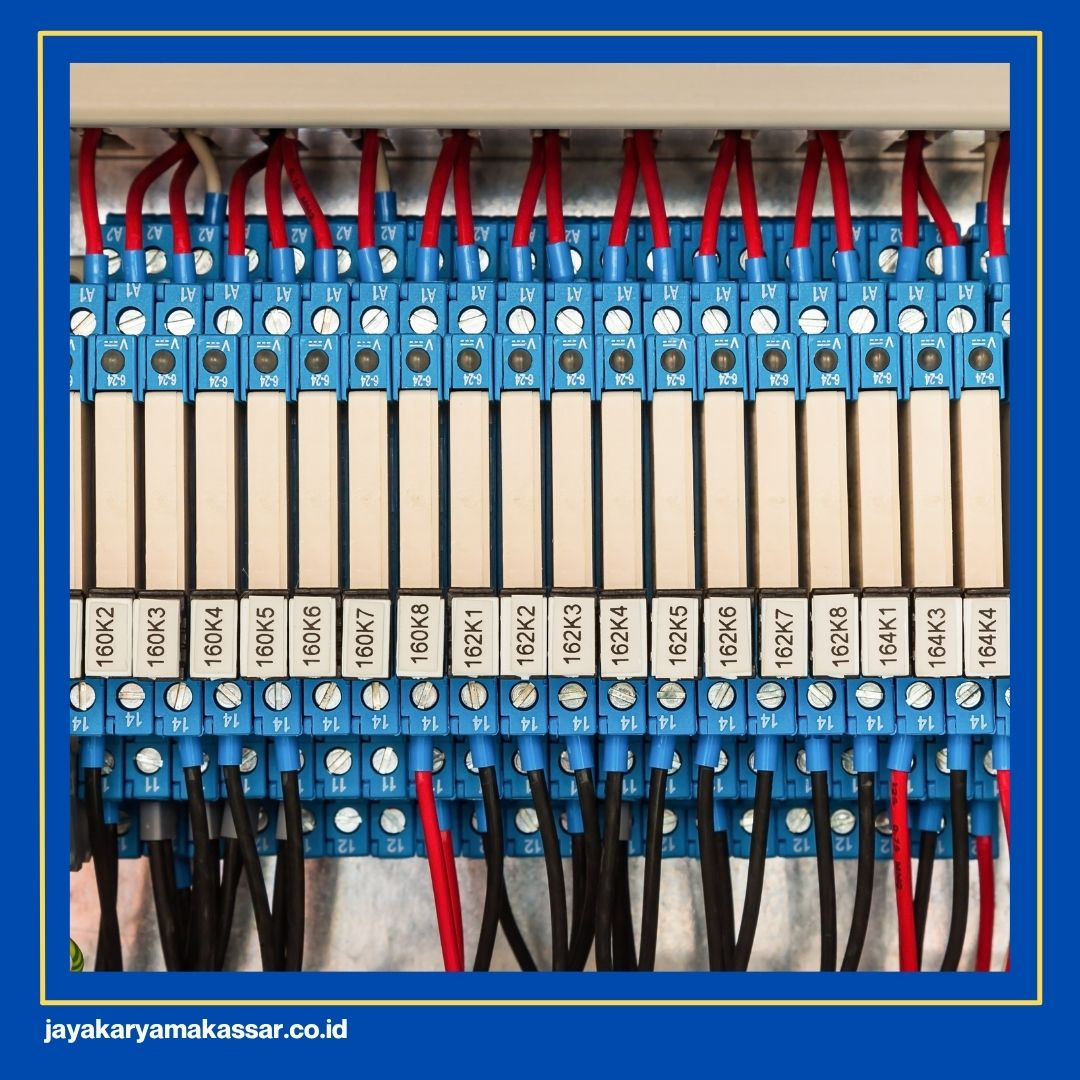

Terminal block menjadi titik sambungan kabel antara komponen di dalam panel dan perangkat eksternal, seperti motor, limit switch, serta sistem kendali operator. Penomoran terminal yang jelas membantu teknisi menelusuri rangkaian saat melakukan pemeriksaan atau perbaikan.
Baca juga: Bagaimana jika Gangguan Electrical Parts Terjadi? Apa Solusinya?
Apakah Semua Control Box Overhead Crane Memiliki Komponen yang Sama?
Tidak. Komponen yang terpasang ditentukan oleh rancangan kelistrikan, kebutuhan pengendalian motor, dan tingkat otomatisasi crane. Perbedaan tersebut dapat dilihat dari beberapa konfigurasi berikut.
| Konfigurasi sistem | Komponen yang dapat digunakan | Karakteristik |
| Kontrol berbasis kontaktor | Circuit breaker, kontaktor, relay, dan perangkat proteksi motor | Mengendalikan motor melalui rangkaian switching. |
| Kontrol dengan VFD | Perangkat proteksi, VFD, dan rangkaian kontrol | Mendukung pengaturan kecepatan motor. |
| Kontrol berbasis PLC | PLC, modul input/output, relay antarmuka, dan perangkat proteksi | Mendukung logika operasi yang lebih kompleks. |
Selain komponen di dalam panel, sistem crane juga melibatkan perangkat keselamatan yang terhubung dengan rangkaian kontrol.
- Limit switch: membatasi gerakan pada posisi tertentu, misalnya saat kait mencapai batas atas atau trolley mendekati ujung lintasan.
- Overload limiter: mendeteksi kondisi beban angkat yang melampaui batas yang ditentukan dan memicu tindakan proteksi sesuai desain sistem.
- Emergency stop: memungkinkan operator menghentikan operasi dalam keadaan darurat melalui rangkaian penghentian yang dirancang untuk fungsi tersebut.
Perangkat tersebut tidak selalu terpasang di dalam control box overhead crane. Limit switch umumnya berada pada mekanisme yang gerakannya perlu dibatasi, sedangkan tombol emergency stop biasanya tersedia pada pendant atau radio remote control. Sinyalnya diteruskan ke rangkaian kontrol atau keselamatan sesuai desain crane.
Baca juga: Seberapa Penting Safety Features untuk Overhead Crane?
Hal yang Perlu Diperiksa pada Control Box Overhead Crane
Pemeriksaan panel secara berkala membantu mendeteksi tanda gangguan sebelum memengaruhi kelancaran operasi. Berikut beberapa bagian yang perlu diperhatikan oleh teknisi kompeten.
- Sambungan kabel dan terminal: periksa kelonggaran sambungan, kerusakan isolasi, atau perubahan warna akibat panas. Kondisi tersebut dapat mengindikasikan masalah sambungan listrik.
- Contactor dan relay: perhatikan tanda keausan, kerusakan kontak, atau proses switching yang tidak normal. Penggantian komponen harus mengikuti hasil pemeriksaan dan spesifikasi yang sesuai.
- Indikasi gangguan listrik: periksa pemutus yang mengalami trip, alarm panel, dan kode kesalahan VFD jika tersedia. Penyebab gangguan perlu ditemukan sebelum crane kembali dioperasikan.
- Kebersihan dan ventilasi panel: pastikan debu, kelembapan, dan ventilasi yang terhambat tidak mengganggu kondisi kerja komponen.
- Perangkat keselamatan: lakukan pengujian limit switch, emergency stop, dan overload limiter sesuai prosedur serta rekomendasi pabrikan. Perangkat pengaman tidak boleh dinonaktifkan untuk memaksakan operasi.

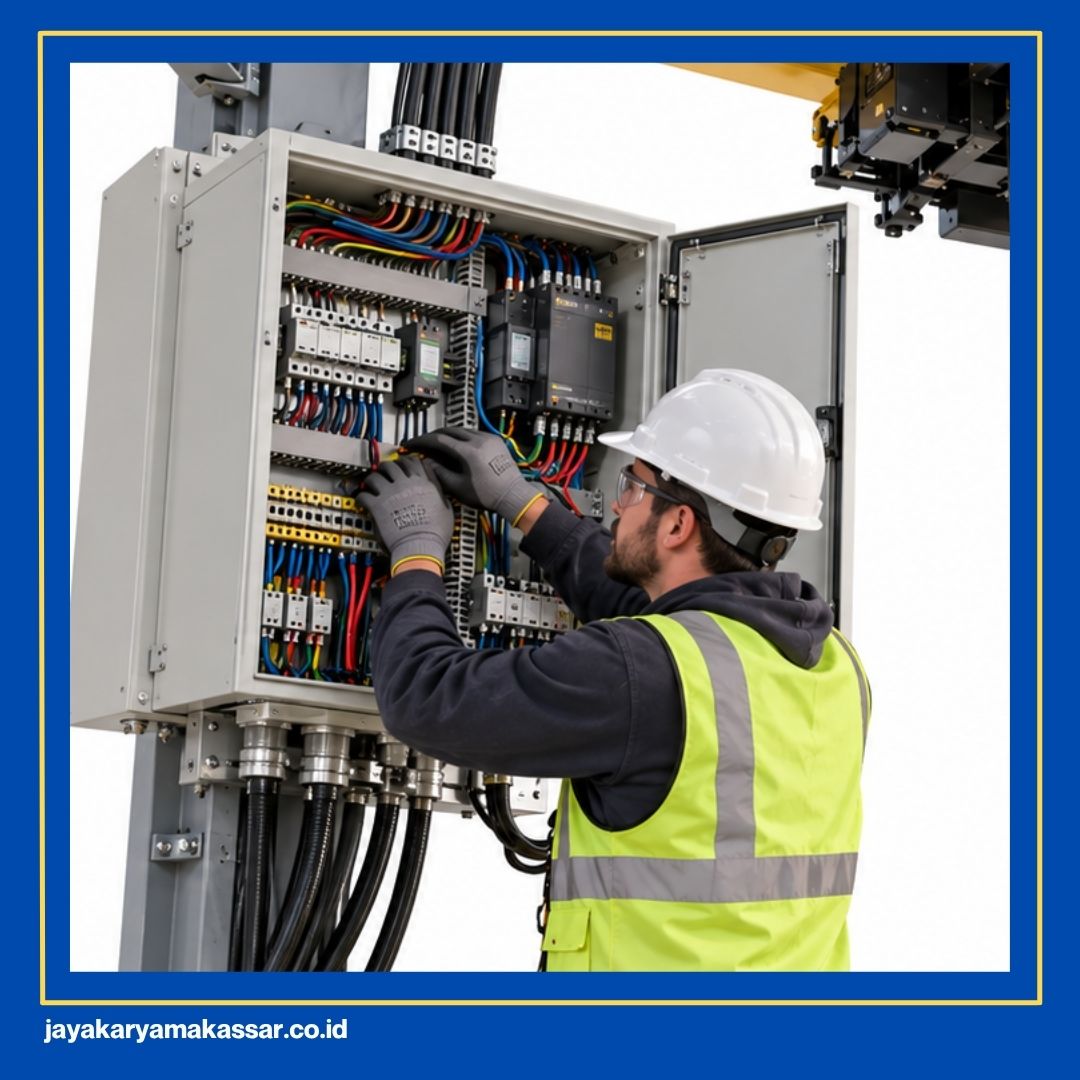

Sebelum pemeriksaan internal dilakukan, sumber energi harus diisolasi dan dipastikan aman sesuai prosedur keselamatan kerja. Pekerjaan pada panel listrik harus ditangani oleh personel yang kompeten dan berwenang.
