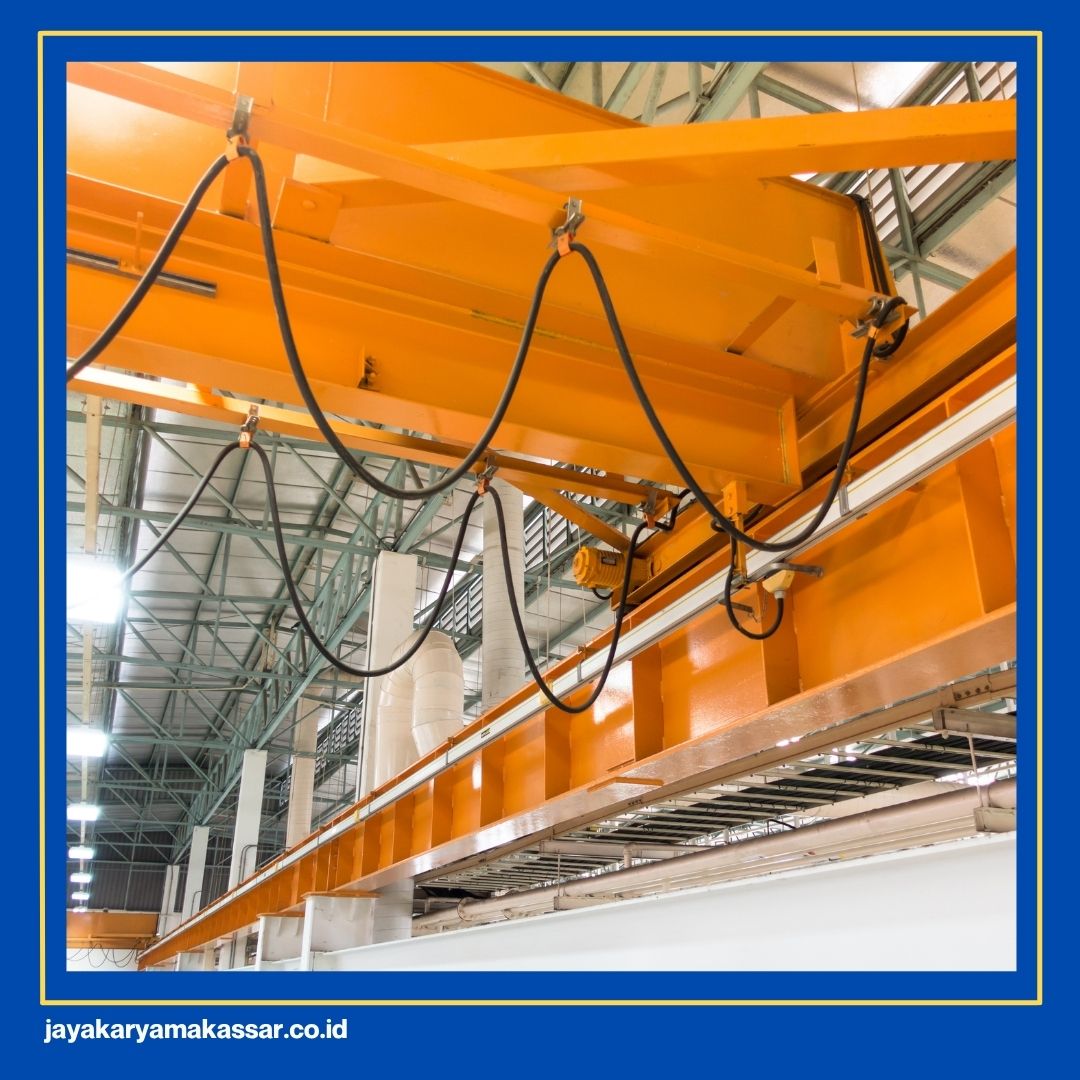

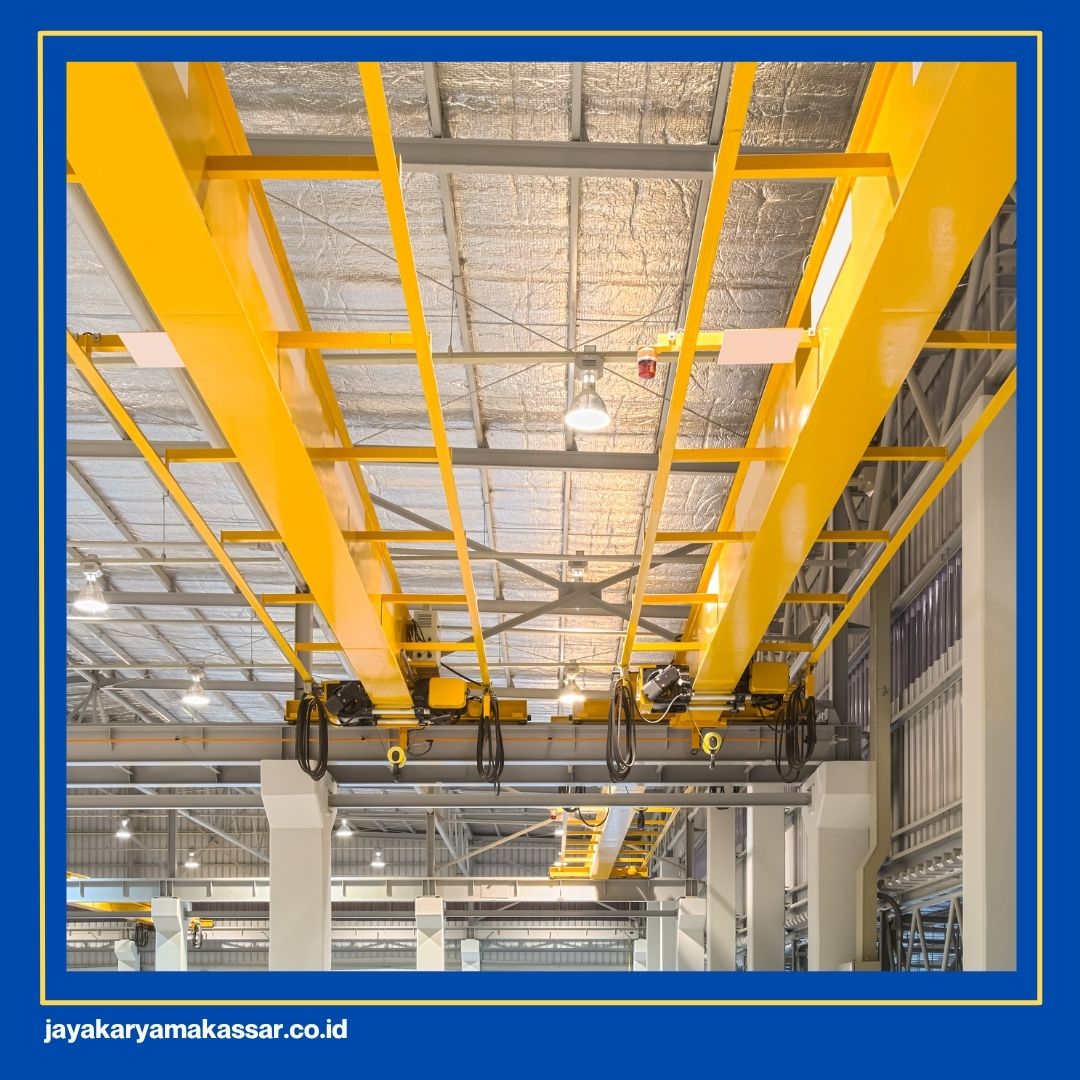

Alignment check overhead crane merupakan salah satu prosedur inspeksi yang berperan penting dalam menjaga keamanan, stabilitas, dan keandalan sistem pengangkatan di lingkungan industri. Sayangnya, pemeriksaan alignment masih sering diabaikan. Padahal, mendeteksi penyimpangan sejak dini jauh lebih efektif dibandingkan menunggu kerusakan yang dapat menghentikan aktivitas produksi dan meningkatkan biaya perbaikan. Lalu, bagaimana caranya? Simak penjelasan di bawah ini!
Apa Itu Alignment Check Overhead Crane?
Alignment check overhead crane adalah proses pemeriksaan untuk memastikan seluruh jalur gerak dan komponen utama crane tetap berada pada posisi yang sesuai dengan desain serta toleransi yang direkomendasikan pabrikan. Pemeriksaan ini menjadi bagian penting dari program preventive maintenance karena berpengaruh langsung terhadap performa, keselamatan, dan umur pakai overhead crane.
Alignment tidak hanya mengacu pada posisi runway rail. Dalam praktiknya, teknisi juga memeriksa kesejajaran bridge girder, end truck, trolley, roda crane, poros motor, gearbox, hingga coupling. Seluruh komponen tersebut harus bekerja dalam satu garis yang tepat agar distribusi beban tetap merata selama crane beroperasi.
Oleh karena itu, alignment check tidak hanya bertujuan memperbaiki posisi komponen, tetapi juga menjaga agar overhead crane tetap mampu bekerja secara aman, efisien, dan memiliki umur pakai yang lebih panjang.
Baca juga: Kenapa Rangka Overhead Crane Harus Kokoh?
Penyebab Alignment Overhead Crane Berubah
Posisi alignment tidak akan berubah tanpa penyebab. Dalam operasional sehari-hari, terdapat beberapa faktor yang umum menyebabkan terjadinya misalignment pada overhead crane.
1. Beban Kerja yang Terlalu Tinggi
Overhead crane yang terus digunakan mendekati kapasitas maksimum akan menerima tegangan berulang pada struktur maupun sistem penggeraknya. Dalam jangka panjang, kondisi tersebut dapat memengaruhi posisi beberapa komponen sehingga alignment berubah secara bertahap.
Risiko akan semakin besar apabila crane pernah digunakan melebihi kapasitas angkat yang telah ditentukan karena beban berlebih dapat menyebabkan deformasi pada struktur maupun komponen mekanis.
Baca juga: Jika Menggunakan Wire Rope Crane, Berikut Kapasitas Maksimalnya!
2. Keausan Roda dan Runway Rail
Roda crane serta runway rail merupakan komponen yang selalu bergesekan selama proses operasi. Setelah digunakan dalam waktu lama, permukaan roda dapat mengalami keausan sehingga kontak dengan rel menjadi tidak lagi merata.
Selain itu, rel yang aus atau mengalami perubahan posisi juga dapat menyebabkan wheel skew, yaitu kondisi ketika roda tidak lagi bergerak sejajar terhadap arah lintasan. Akibatnya, crane cenderung berjalan menyamping dan menghasilkan tekanan samping pada flange roda.
3. Pemasangan yang Kurang Presisi
Kesalahan saat proses instalasi juga menjadi salah satu penyebab misalignment yang cukup sering ditemui di lapangan. Posisi rel yang kurang lurus, jarak antar rel yang tidak seragam, maupun pemasangan end truck yang tidak presisi akan memengaruhi performa overhead crane sejak awal pengoperasian.
Oleh karena itu, proses pemasangan harus dilakukan berdasarkan gambar teknik serta prosedur instalasi yang benar agar seluruh komponen bekerja sesuai desain.
Baca juga: Hal yang Harus Diperhatikan saat Instalasi Crane Overhead
4. Penurunan atau Pergeseran Struktur Bangunan
Pada bangunan industri, perubahan struktur penyangga dapat terjadi akibat usia bangunan, getaran mesin produksi, maupun penurunan pondasi. Perubahan ini dapat memengaruhi posisi runway beam dan runway rail sehingga alignment overhead crane ikut berubah.
Apabila ditemukan indikasi adanya perubahan struktur bangunan, inspeksi alignment sebaiknya segera dilakukan untuk memastikan crane masih aman digunakan.
5. Perawatan yang Tidak Dilakukan Secara Berkala
Kurangnya inspeksi rutin membuat perubahan alignment sering tidak terdeteksi sejak awal. Akibatnya, penyimpangan kecil terus berkembang hingga menyebabkan kerusakan pada roda, bearing, gearbox, bahkan struktur crane.
Melalui preventive maintenance yang terjadwal, kondisi tersebut dapat diketahui lebih cepat sehingga tindakan korektif dapat dilakukan sebelum menimbulkan kerusakan yang lebih besar.
Baca juga: Contoh Perawatan Sederhananya
Cara Melakukan Alignment Check Overhead Crane yang Benar
Alignment check sebaiknya dilakukan oleh teknisi yang memahami konstruksi overhead crane serta menggunakan alat ukur yang sesuai. Pemeriksaan tidak cukup dilakukan secara visual, tetapi harus didukung hasil pengukuran agar setiap penyimpangan dapat diketahui secara akurat. Berikut tahapan alignment check yang umum diterapkan di lapangan.
1. Melakukan Inspeksi Visual
Tahap pertama adalah memeriksa kondisi fisik seluruh komponen overhead crane. Teknisi akan mengamati apakah terdapat retak pada struktur, baut yang longgar, korosi, roda aus, rel bergeser, deformasi girder, atau kebocoran pada gearbox.
Pemeriksaan visual menjadi langkah awal untuk mengidentifikasi area yang membutuhkan pengukuran lebih detail sehingga proses inspeksi berikutnya dapat dilakukan secara lebih efektif.
2. Mengukur Posisi Runway Rail
Runway rail menjadi salah satu fokus utama dalam alignment check karena rel merupakan jalur pergerakan overhead crane. Pengukuran biasanya meliputi kelurusan rel, elevasi, jarak antar rel (rail gauge), serta kondisi sambungan rel.
Teknisi dapat menggunakan laser alignment, total station, waterpass presisi, atau alat ukur lain yang sesuai dengan kebutuhan pekerjaan. Hasil pengukuran kemudian dibandingkan dengan toleransi yang direkomendasikan pabrikan maupun standar teknis yang berlaku.
3. Memeriksa Bridge Girder dan End Truck
Bridge girder diperiksa untuk memastikan tidak terjadi lendutan berlebihan, puntiran (twist), maupun perubahan posisi yang dapat memengaruhi pergerakan trolley. Pada saat yang sama, teknisi juga memeriksa end truck agar seluruh roda berada pada posisi yang sejajar terhadap rel.
Pemeriksaan ini penting karena sedikit perubahan posisi saja dapat meningkatkan tekanan samping pada roda dan mempercepat keausan komponen.
4. Memeriksa Alignment Trolley, Motor, dan Sistem Penggerak
Selain struktur utama, teknisi juga akan memeriksa alignment pada trolley, motor, gearbox, coupling, serta poros penggerak. Posisi komponen-komponen ini harus tetap sejajar agar putaran dapat diteruskan secara optimal tanpa menghasilkan getaran yang berlebihan.
Pada praktiknya, pemeriksaan alignment poros sering menggunakan laser shaft alignment karena mampu memberikan hasil pengukuran yang lebih akurat dibandingkan metode konvensional. Jika ditemukan penyimpangan, teknisi akan melakukan penyetelan ulang atau mengganti komponen yang sudah mengalami keausan sehingga sistem penggerak kembali bekerja secara efisien.
5. Melakukan Uji Operasional
Setelah seluruh pemeriksaan dan penyetelan selesai, overhead crane perlu diuji kembali untuk memastikan hasil alignment sudah sesuai. Pengujian umumnya dilakukan tanpa beban terlebih dahulu, kemudian dilanjutkan dengan beban sesuai prosedur pengujian yang berlaku.
Pada tahap ini, teknisi akan mengamati kelancaran pergerakan bridge, trolley, dan hoist, memastikan tidak ada suara abnormal, getaran berlebih, maupun kecenderungan crane bergerak menyamping. Apabila seluruh sistem bekerja normal, overhead crane dapat kembali digunakan untuk aktivitas produksi.
Tanda-Tanda Overhead Crane Mengalami Misalignment
- Pergerakan crane tidak stabil: Bridge crane tidak berjalan lurus di atas runway rail; sisi tertentu bergerak lebih cepat sehingga tampak miring. Penyebab umum: perubahan posisi rel, wheel skew, atau end truck tidak sejajar.
- Roda dan flange cepat aus: Tekanan samping berulang mempercepat keausan flange roda, menurunkan stabilitas dan menambah biaya penggantian. Pemeriksaan roda rutin efektif mendeteksi misalignment dini.
- Muncul suara gesekan atau getaran berlebih: Suara logam bergesekan dan peningkatan getaran pada motor, gearbox, atau struktur menandakan roda keluar jalur. Dapat mempercepat kerusakan bearing, coupling, dan transmisi.
- Konsumsi daya motor meningkat: Motor bekerja lebih keras akibat perubahan alignment, arus listrik dan suhu kerja naik. Jika dibiarkan, umur motor dan gearbox berkurang signifikan.
- Beban sulit diposisikan presisi: Misalignment mengganggu kestabilan perpindahan beban; bridge atau trolley tidak bergerak halus, menyulitkan operator memosisikan material akurat.
Baca juga: Kerusakan Fatal dan Tidak Fatal pada Overhead Crane
Mengapa Alignment Check Perlu Dilakukan Secara Berkala?
- Memperpanjang umur pakai roda, rel, bearing, dan gearbox.
- Mengurangi risiko kerusakan struktur akibat distribusi beban yang tidak merata.
- Menjaga pergerakan crane tetap stabil dan presisi.
- Menekan konsumsi energi motor penggerak.
- Mengurangi potensi downtime produksi.
- Mendukung keselamatan operator dan area kerja.
- Menjaga biaya perawatan tetap lebih terkendali dalam jangka panjang.
Baca juga: SOP yang Wajib Diterapkan
Gunakan Overhead Crane Tavol yang Andal untuk Operasional Industri
Selain menerapkan program inspeksi dan alignment check secara rutin, pemilihan overhead crane yang berkualitas juga menjadi faktor penting untuk menjaga produktivitas. PT Jaya Karya Makassar menyediakan overhead crane merek Tavol dengan kapasitas 3 ton hingga 200 ton untuk berbagai kebutuhan industri.
Crane Tavol memiliki struktur yang kokoh, dirancang menggunakan material berkualitas, serta memiliki ketahanan yang baik terhadap korosi sehingga cocok digunakan pada berbagai lingkungan kerja.
Khusus untuk pelanggan di wilayah Makassar, kami juga menyediakan layanan instalasi yang dikerjakan oleh tim berpengalaman agar proses pemasangan sesuai standar teknis. Untuk kebutuhan di luar Makassar, overhead crane Tavol tetap dapat dikirim ke seluruh Indonesia dengan dukungan pengiriman yang aman.
Setiap pembelian juga dilengkapi garansi resmi, pelatihan operator gratis, serta ketersediaan suku cadang resmi sehingga proses perawatan maupun penggantian komponen di masa mendatang dapat dilakukan dengan lebih mudah. Dengan dukungan tersebut, investasi overhead crane menjadi lebih aman dan operasional perusahaan tetap berjalan secara optimal.
