Riser Gantry Crane – Fungsi dan Perannya!

Gantry crane merupakan sistem material handling yang banyak digunakan dalam berbagai sektor industri seperti manufaktur, konstruksi, dan logistik berat. Dalam konfigurasi struktural tertentu, dikenal istilah riser gantry crane yang merujuk pada elemen vertikal tambahan dalam desain crane.

Table of Contents

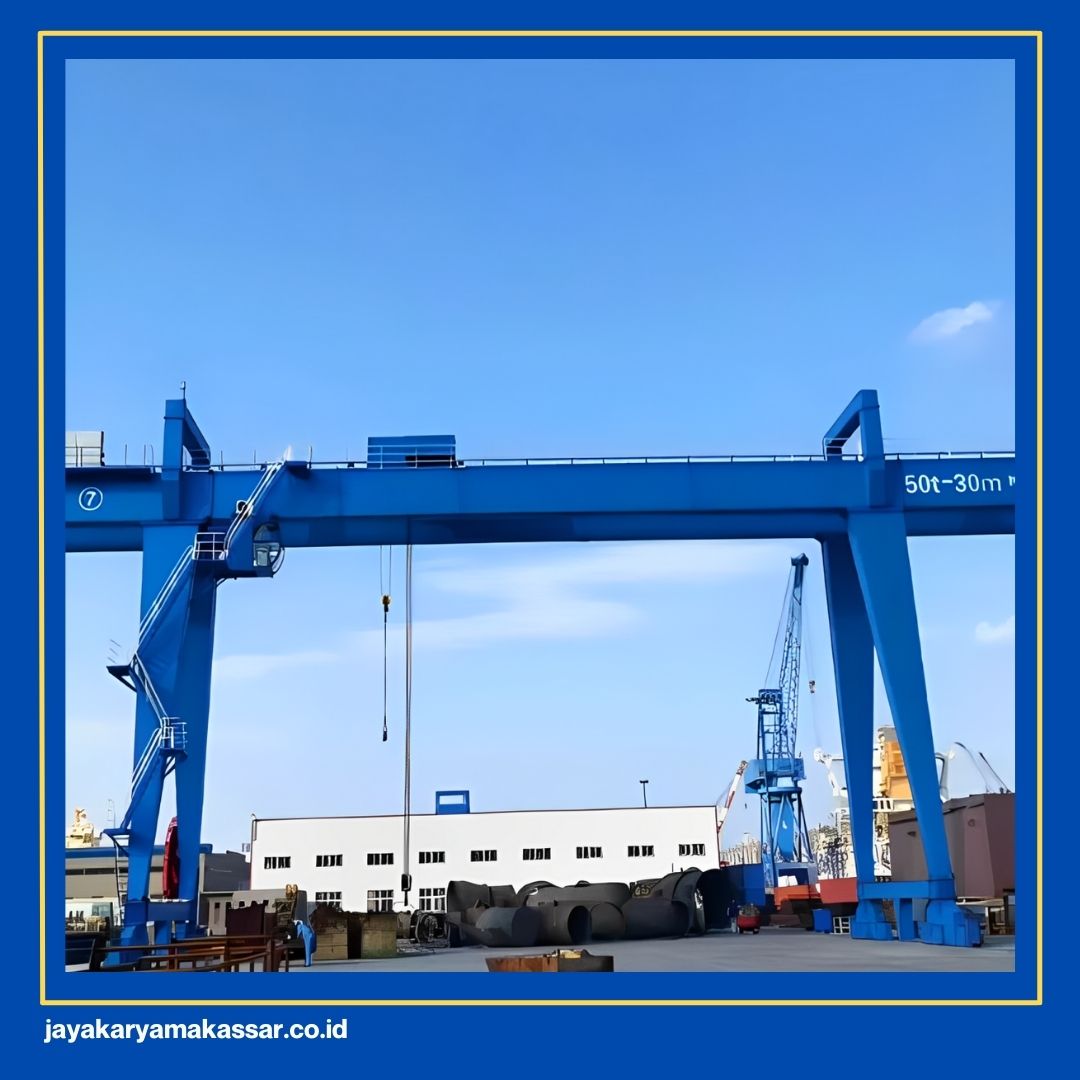

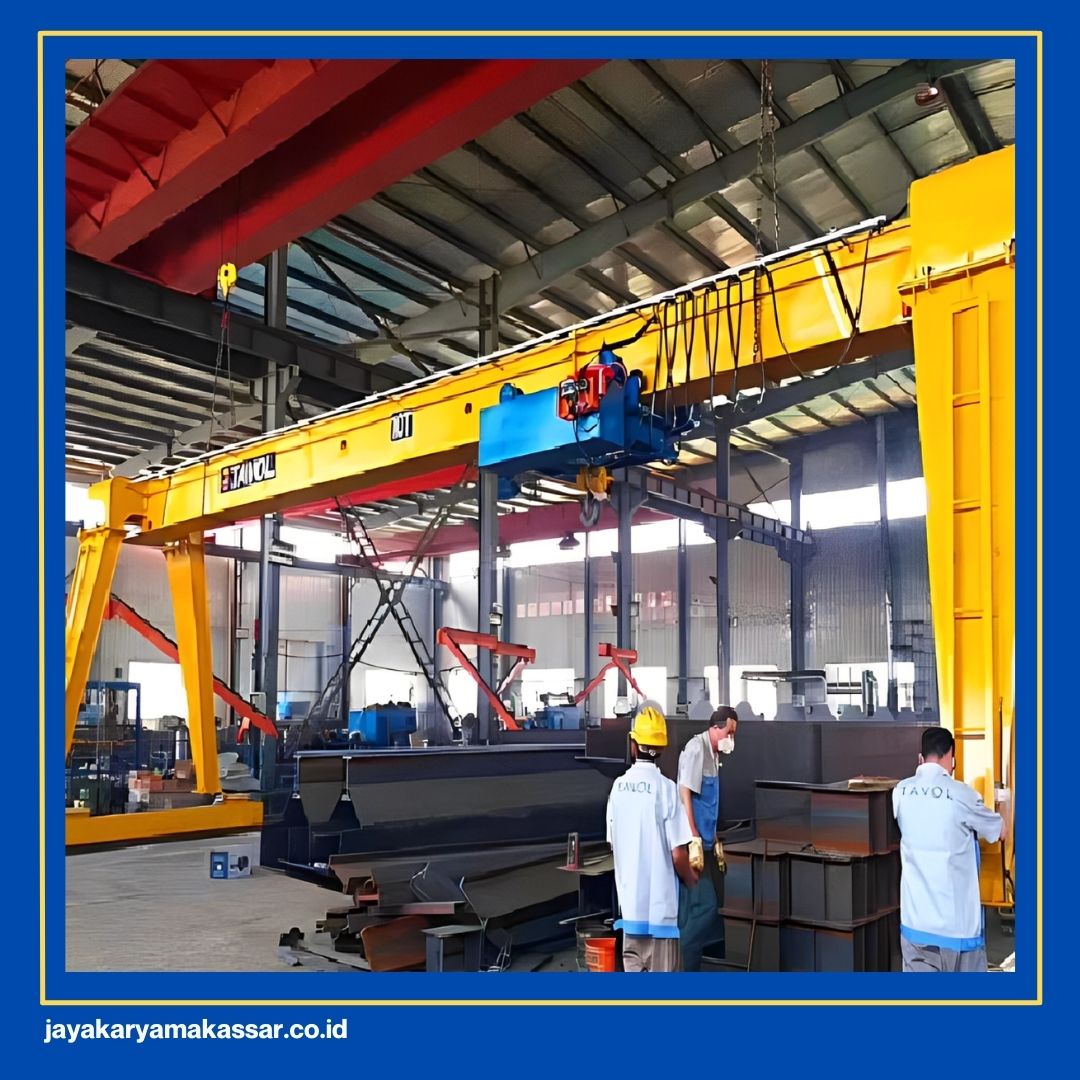

Apa Itu Riser Gantry Crane?

Riser gantry crane adalah struktur vertikal tambahan yang dipasang di antara girder utama dan kaki crane atau support frame tertentu. Komponen ini digunakan untuk menciptakan jarak vertikal tambahan tanpa harus mengganti keseluruhan beam utama. Dalam gambar GA drawing, riser biasanya terlihat sebagai kolom atau extension vertikal di atas legs crane. Secara struktural, riser menjadi bagian integral dalam jalur distribusi beban crane.

Istilah riser sering juga disebut sebagai riser column, height extension, atau vertical support extension dalam dokumen engineering internasional. Tidak semua gantry crane membutuhkan riser karena penggunaannya bergantung pada kebutuhan desain. Riser biasanya diterapkan ketika dibutuhkan peningkatan clearance atau hook travel. Oleh sebab itu, keberadaan riser selalu dikaitkan dengan pertimbangan teknis yang spesifik.

Fungsi Riser pada Gantry Crane

Riser memiliki beberapa fungsi struktural dan operasional yang signifikan dalam sistem crane.

1. Menopang Beban Vertikal

Riser berperan sebagai jalur transmisi beban dari girder menuju kaki crane atau struktur bawah. Beban angkat yang diterima oleh girder akan diteruskan melalui riser secara vertikal. Oleh karena itu, desain riser harus mempertimbangkan tegangan tekan, tarik, dan kombinasi beban dinamis.

Ketebalan material, profil kolom, serta metode sambungan sangat menentukan kemampuan riser dalam menahan beban kerja aman (SWL). Riser yang dirancang dengan baik akan menjaga distribusi tegangan tetap merata.

2. Menyesuaikan Ketinggian Angkat

Salah satu alasan utama penggunaan riser gantry crane adalah kebutuhan peninggian elevasi girder. Hal ini sering terjadi ketika area kerja mengalami perubahan layout atau terdapat kebutuhan peningkatan hook approach.

Dengan menambahkan riser, tinggi angkat dapat ditingkatkan tanpa mengganti keseluruhan sistem crane. Solusi ini lebih ekonomis dibandingkan pembelian unit baru.

3. Meningkatkan Clearance Area Kerja

Pada workshop, gudang, atau yard industri, sering ditemukan obstacle seperti mesin produksi, conveyor, atau struktur sipil. Riser memungkinkan girder crane ditempatkan lebih tinggi untuk menghindari interferensi dengan peralatan tersebut. Clearance yang cukup sangat penting untuk mencegah collision, gangguan operasi, serta potensi kecelakaan kerja.

4. Distribusi Tegangan Struktur

Riser membantu mengatur jalur distribusi gaya dalam struktur crane. Dalam analisis FEM (Finite Element Method), perubahan tinggi struktur akan memengaruhi momen lentur, gaya geser, dan potensi defleksi. Struktur riser yang kaku dan stabil membantu mengurangi konsentrasi tegangan pada titik sambungan kritis.

Kapan Riser Dibutuhkan?

Saat ingin meningkatkan tinggi kerja crane. Modifikasi ini menghindari kebutuhan pembelian crane baru yang biayanya lebih besar. Namun, evaluasi struktur tetap wajib dilakukan sebelum implementasi.
Saat terjadi perubahan layout produksi. Kondisi ini dapat mengganggu jalur operasi crane jika clearance tidak mencukupi. Riser memungkinkan penyesuaian elevasi girder secara teknis. Solusi ini menjaga kelancaran operasi tanpa perubahan besar pada sistem runway.
Saat membutuhkan hook travel lebih tinggi. Tanpa modifikasi struktur, hook travel mungkin menjadi terbatas. Penambahan riser memberikan ruang vertikal tambahan yang diperlukan. Hal ini meningkatkan fleksibilitas operasional crane.
Saat terjadi perubahan desain bangunan atau struktur sipil. Riser menjadi solusi adaptif dalam menyesuaikan tinggi sistem crane. Penyesuaian ini harus disertai analisis beban dan stabilitas. Pendekatan engineering memastikan crane tetap aman digunakan.

Manfaat Penggunaan Riser terhadap Performa Crane

Ketika menggunakan riser untuk gantry crane, Anda akan merasakan berbagai manfaat berikut ini,

1. Stabilitas Struktur

Semakin tinggi struktur crane, semakin besar potensi gaya lateral yang bekerja. Beban angin, ayunan beban, dan vibrasi operasi menjadi faktor kritis. Riser harus dirancang dengan mempertimbangkan stabilitas global crane. Oleh karena itu, analisis struktur diperlukan untuk mencegah risiko ketidakstabilan.

2. Defleksi dan Vibrasi

Penambahan elemen vertikal dapat meningkatkan fleksibilitas struktur crane. Jika desain kurang kaku, defleksi lateral dapat meningkat. Vibrasi struktur juga dapat muncul akibat perubahan dinamika sistem. Oleh karena itu, desain riser harus mempertimbangkan kekakuan struktur.

3. Pengaruh terhadap Kapasitas Angkat

Riser tidak selalu menurunkan kapasitas crane, tetapi evaluasi ulang tetap diperlukan. Perubahan konfigurasi memengaruhi distribusi tegangan dan safety factor. Analisis beban memastikan struktur masih memenuhi batas desain. Hal ini penting untuk menjaga keandalan operasional crane.

4. Safety Factor Struktur

Setiap modifikasi crane wajib memenuhi standar desain yang berlaku. Safety factor harus dihitung ulang berdasarkan konfigurasi terbaru. Pengabaian aspek ini dapat meningkatkan risiko kegagalan struktur. Pendekatan engineering menjadi kunci keselamatan.

Hal-Hal yang Harus Diperhatikan pada Desain Riser

Pemilihan baja struktural menentukan kekuatan tekan dan ketahanan terhadap buckling. Ketebalan plat dan tipe profil harus sesuai dengan beban kerja crane. Material yang tidak sesuai dapat mengurangi faktor keselamatan. Oleh karena itu, spesifikasi material menjadi aspek kritis.
Sambungan struktur riser harus mampu menahan beban statis dan dinamis. Kualitas weld joint sangat memengaruhi integritas struktur. Retak las dapat menjadi titik awal kegagalan jika tidak terdeteksi. Inspeksi sambungan wajib dilakukan secara berkala.
Analisis statis dan dinamis diperlukan untuk memvalidasi desain riser. Beban impact, side thrust, dan fatigue harus diperhitungkan. Pendekatan FEM sering digunakan dalam evaluasi struktur crane modern. Analisis ini membantu mengidentifikasi potensi masalah sejak awal.
Desain riser harus mengacu pada standar seperti FEM, CMAA, atau SNI. Standar tersebut memastikan keselamatan dan performa struktur crane. Penggunaan standar membantu mengurangi risiko kegagalan teknis. Kepatuhan regulasi menjadi bagian penting desain.

Beberapa Masalah Umum dan Kesalahan Desain pada Riser Gantry Crane

1. Buckling Kolom	Riser yang terlalu ramping berisiko mengalami tekuk akibat beban tekan. Fenomena buckling dapat terjadi tanpa deformasi awal yang signifikan. Kondisi ini berpotensi menyebabkan kegagalan mendadak. Desain kolom harus memperhitungkan rasio kelangsingan.
2. Retak Las	Fatigue dan kualitas pengelasan yang buruk dapat memicu retakan mikro. Retak las yang tidak terdeteksi dapat berkembang menjadi kegagalan struktur. Inspeksi NDT penting untuk mendeteksi cacat sambungan. Pencegahan lebih efektif dibandingkan perbaikan besar.
3. Misalignment Struktur	Ketidaktepatan alignment menyebabkan distribusi beban tidak merata. Misalignment dapat meningkatkan tegangan lokal dan keausan komponen. Dampaknya terlihat pada vibrasi atau deformasi struktur. Proses instalasi harus dilakukan secara presisi.
4. Korosi dan Degradasi Material	Lingkungan industri agresif mempercepat proses korosi baja struktural. Korosi mengurangi ketebalan efektif dan kekuatan struktur. Proteksi coating dan perawatan rutin menjadi solusi utama. Pencegahan korosi memperpanjang umur operasional crane.

Tips Perawatan Riser Gantry Crane

Inspeksi visual membantu mendeteksi retak, deformasi, atau korosi dini. Pemeriksaan ini harus dilakukan secara periodik. Deteksi dini mencegah kerusakan lebih serius. Dokumentasi inspeksi menjadi bagian penting maintenance.
Metode seperti Ultrasonic Test dan Magnetic Particle Test digunakan untuk evaluasi weld joint. Teknik ini mendeteksi cacat internal yang tidak terlihat secara visual. NDT membantu menjaga integritas sambungan struktur. Pengujian rutin meningkatkan keselamatan operasi.
Pengukuran defleksi membantu mengevaluasi perubahan perilaku struktur. Defleksi berlebih dapat mengindikasikan penurunan kekakuan. Monitoring penting terutama setelah modifikasi crane. Data ini mendukung keputusan maintenance.
Coating pelindung membantu memperlambat degradasi material baja. Lingkungan lembap dan kimia agresif mempercepat korosi. Perawatan coating wajib dilakukan secara berkala. Proteksi material menjaga umur desain struktur.

FAQ Seputar Riser Gantry Crane

Apakah semua gantry crane menggunakan riser? Tidak. Riser hanya digunakan jika terdapat kebutuhan peninggian atau konfigurasi khusus.
Apakah riser memengaruhi kapasitas crane? Dapat memengaruhi jika struktur tidak dianalisis ulang. Oleh karena itu, evaluasi engineering wajib dilakukan.
Bisakah crane existing ditambahkan riser? Bisa, melalui proses retrofit dan re-design struktur.
Apa risiko utama riser yang salah desain? Buckling, retak las, defleksi berlebih, hingga potensi kegagalan struktur.
Material apa yang umum digunakan? Baja struktural dengan spesifikasi sesuai standar desain crane. Oleh karena itu, konsultasi dengan distributor crane akan sangat membantu Anda untuk mendapatkan riser gantry crane sesuai dengan kebutuhan.
