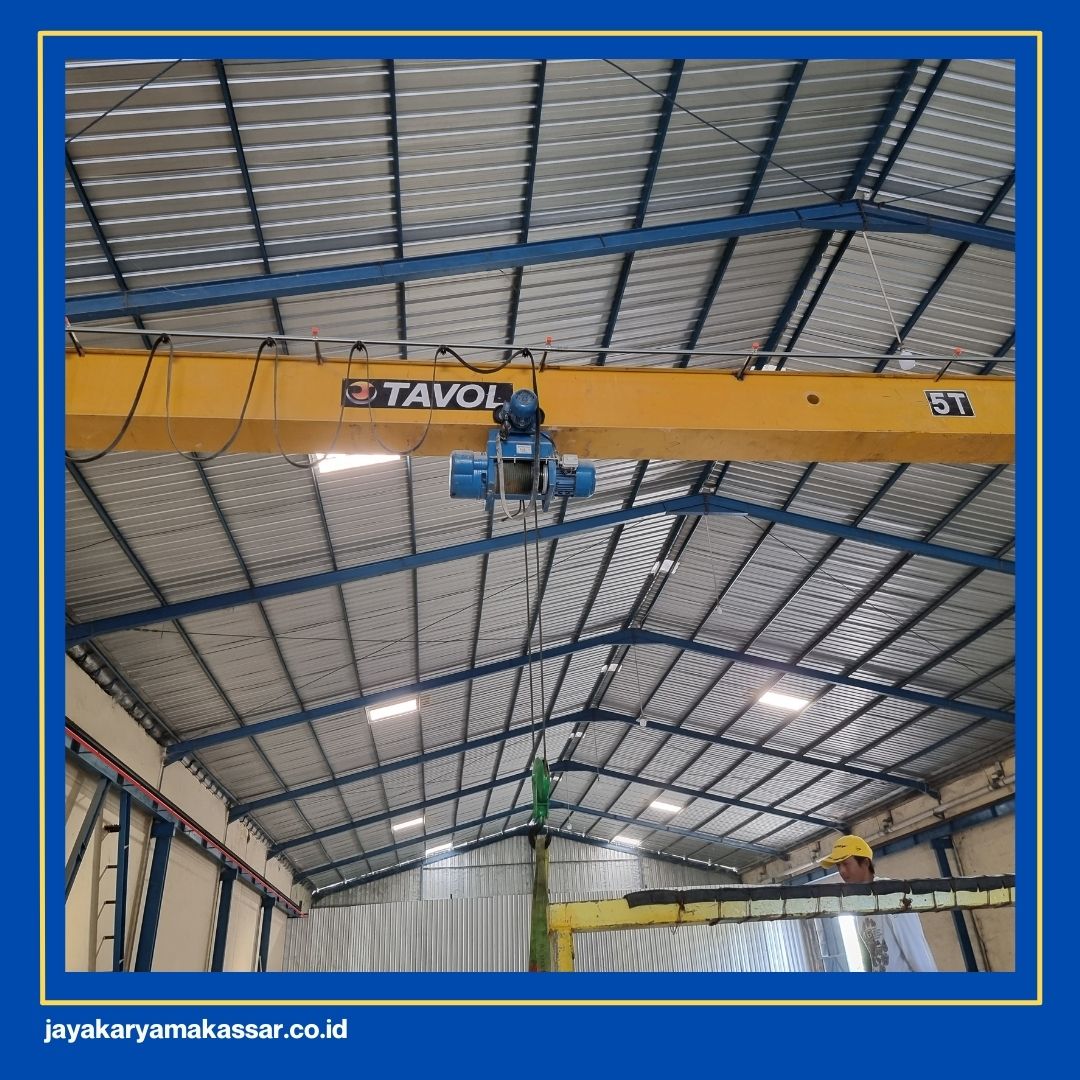

Rail Overhead Crane Bisa Rusak, Apa Penyebabnya?

Dalam sistem crane industri, perhatian sering terpusat pada hoist, wire rope, motor, atau girder. Namun di lapangan, komponen yang justru paling menentukan kelancaran pergerakan adalah rail overhead crane.

Rail berfungsi sebagai jalur lintasan sekaligus elemen penopang beban dinamis yang bekerja terus-menerus. Ketika rail mengalami kerusakan, dampaknya tidak hanya terasa pada performa travel crane, tetapi juga pada keausan roda, getaran struktur, hingga risiko keselamatan.

Rail yang tampak “hanya rel baja” sebenarnya menerima kombinasi beban statis, beban kejut, gesekan roda, dan efek lingkungan. Oleh karena itu, memahami penyebab kerusakan rail menjadi penting, terutama bagi engineer, teknisi maintenance, dan pengelola fasilitas produksi.

Table of Contents

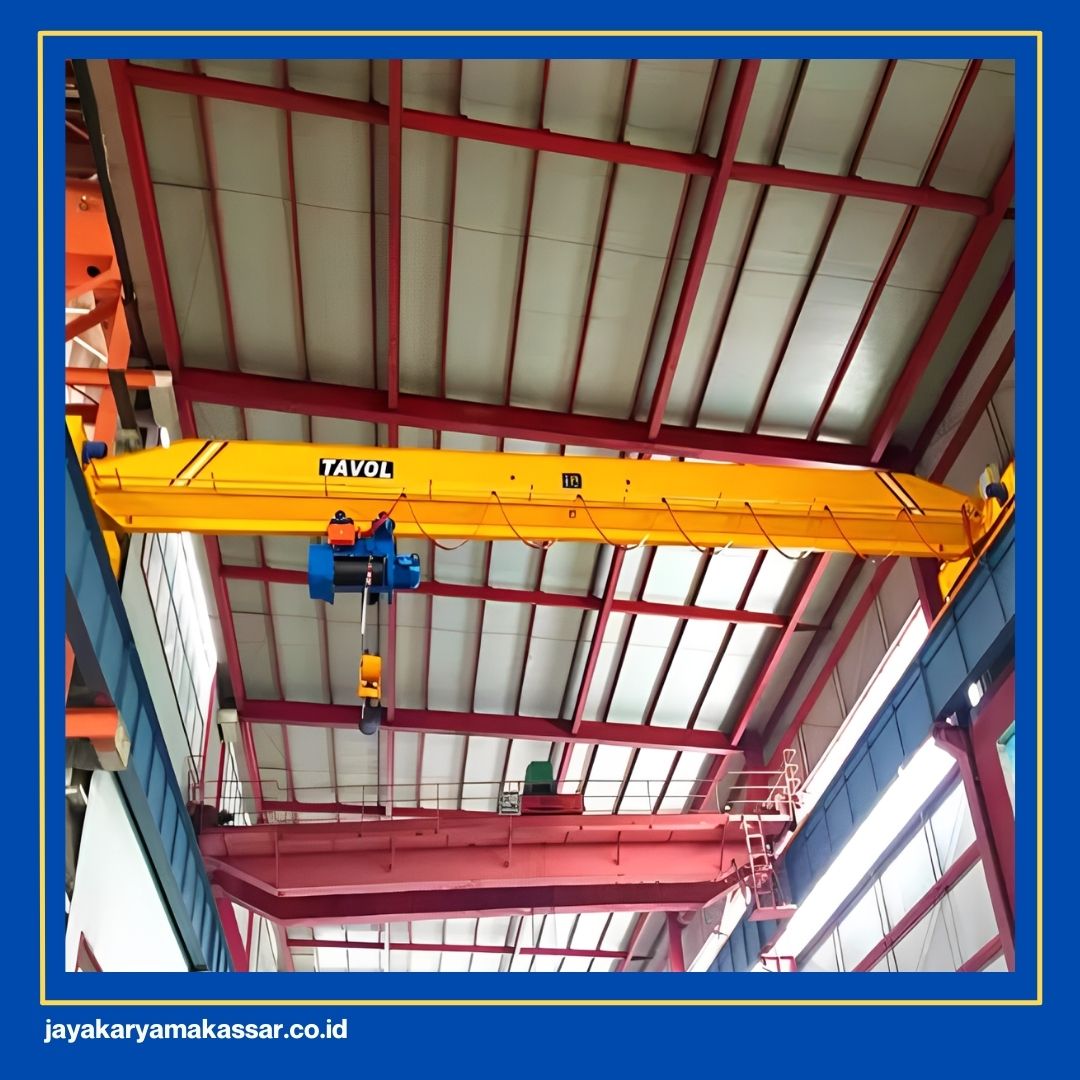

Apa Itu Rail Overhead Crane dan Fungsinya?

Rail overhead crane adalah jalur lintasan baja tempat roda crane bergerak sepanjang runway beam. Rail ini memastikan crane dapat berjalan lurus, stabil, dan presisi saat memindahkan beban.

Selain menjadi panduan arah travel, rail juga mendistribusikan wheel load ke struktur pendukung seperti girder runway dan kolom bangunan. Fungsi rail tidak sekadar “jalur jalan”. Berikut fungsi lengkapnya!

Stabilitas pergerakan crane
Distribusi beban roda
Keausan wheel dan bearing
Getaran struktur
Umur pakai sistem travel

Jenis Kerusakan Rail yang Paling Sering Terjadi

Kerusakan rail overhead crane dapat muncul dalam berbagai bentuk, mulai dari keausan ringan hingga retak struktural.

1. Keausan (Rail Wear)

Keausan umumnya terjadi pada bagian head rail akibat kontak langsung dengan roda crane yang berputar ribuan siklus setiap hari. Tekanan kontak yang tinggi menyebabkan profil rail perlahan menipis dan berubah bentuk. Jika terjadi side wear, biasanya dipicu oleh gaya lateral akibat misalignment atau wheel flange yang aus. Perubahan profil ini meningkatkan tekanan kontak dan mempercepat degradasi roda crane.

2. Deformasi atau Penyok pada Rail

Deformasi plastis dapat muncul akibat beban berlebih atau impact loading yang melebihi kapasitas desain rail. Permukaan rail menjadi bergelombang atau mengalami local crushing pada titik tertentu.

Kondisi ini menimbulkan getaran saat crane bergerak dan memperbesar gaya kejut pada roda. Jika terus berulang, deformasi akan memperpendek umur sistem travel secara signifikan.

3. Retak pada Struktur Rail

Retak fatigue terbentuk karena siklus beban berulang yang menghasilkan konsentrasi tegangan pada area tertentu. Retak juga bisa muncul akibat cacat welding atau kualitas material yang tidak sesuai spesifikasi. Pada tahap awal, retak sering kali tidak terlihat secara kasat mata. Namun jika berkembang, retak dapat menyebabkan kegagalan mendadak pada lintasan crane.

4. Misalignment atau Pergeseran Rail

Rail dapat bergeser secara horizontal maupun vertikal akibat instalasi yang kurang presisi atau perubahan struktur runway. Ketidaksejajaran ini menyebabkan roda crane bekerja dengan gaya lateral tambahan. Akibatnya gesekan meningkat dan keausan terjadi lebih cepat pada satu sisi rail. Dalam kondisi ekstrem, misalignment berpotensi menyebabkan derailment.

Penyebab Rail Overhead Crane Bisa Rusak

Kerusakan rail jarang terjadi hanya karena satu faktor tunggal. Biasanya terdapat kombinasi antara kesalahan desain, instalasi, operasional, dan kurangnya perawatan. Berikut beberapa penyebab utama yang paling sering ditemukan.

1. Beban Berlebih dan Impact Loading

Wheel load yang melampaui kapasitas desain meningkatkan tekanan kontak antara roda dan rail secara signifikan. Selain itu, kebiasaan operasi kasar seperti emergency stop atau benturan beban memperbesar gaya kejut. Kombinasi tekanan tinggi dan impact berulang mempercepat deformasi serta retak fatigue. Dalam jangka panjang, rail kehilangan integritas strukturalnya.

2. Misalignment Struktur Runway

Runway beam yang tidak lurus atau mengalami settlement menyebabkan distribusi beban menjadi tidak merata. Salah satu sisi rail menerima tekanan lebih besar dibanding sisi lainnya. Ketidakseimbangan ini mempercepat keausan asimetris pada rail dan roda crane. Jika tidak segera dikoreksi, kerusakan akan semakin progresif.

3. Kondisi Roda Crane yang Tidak Optimal

Wheel flange yang aus atau diameter roda yang tidak seragam menciptakan kontak yang tidak seimbang dengan rail. Gesekan meningkat dan menghasilkan panas berlebih pada area kontak. Bearing yang rusak juga dapat memicu getaran tambahan saat travel. Semua faktor ini mempercepat degradasi rail.

4. Kualitas Material dan Instalasi yang Kurang Tepat

Rail dengan hardness yang tidak sesuai duty cycle crane akan lebih cepat mengalami keausan atau retak. Instalasi tanpa alignment presisi juga menciptakan gaya lateral tambahan pada roda. Sambungan rail yang longgar memicu impact loading setiap roda melewati joint. Kombinasi faktor ini memperpendek umur pakai rail secara signifikan.

Dampak Rail Rusak terhadap Sistem Crane

Rail overhead crane yang rusak memicu efek domino pada seluruh sistem. Berikut beberapa dampak negatif yang mungkin muncul.

Getaran dan noise berlebih saat travel
Keausan roda crane meningkat
Beban kerja motor travel bertambah
Konsumsi energi meningkat
Risiko derailment
Penurunan akurasi positioning

Dalam jangka panjang, biaya downtime dan repair bisa jauh lebih besar dibanding biaya perawatan preventif rail.

Cara Mendeteksi Kerusakan Rail Sejak Dini

Deteksi dini memungkinkan perbaikan dilakukan sebelum kerusakan berkembang menjadi kegagalan besar. Berikut langkah yang dapat diterapkan dalam program inspeksi.

Melakukan inspeksi visual rutin untuk mengidentifikasi keausan, retak, deformasi, atau perubahan profil pada permukaan rail sebelum kerusakan menjadi kritis.
Mengukur alignment rail termasuk straightness, leveling, dan gauge distance guna memastikan crane bergerak dalam toleransi desain yang diperbolehkan.
Memeriksa kondisi sambungan seperti fishplate, bolt, dan clip untuk memastikan tidak ada kelonggaran yang memicu impact loading saat crane melintas.
Menggunakan metode pengujian non-destruktif seperti dye penetrant atau ultrasonic test apabila terdapat indikasi retak fatigue yang tidak terlihat secara visual.

Strategi Pencegahan Kerusakan Rail

Pendekatan preventif lebih efektif dan ekonomis dibanding penggantian rail secara total. Berikut langkah pencegahan yang kami rekomendasikan.

Memastikan wheel load dan kapasitas crane sesuai dengan spesifikasi desain rail sehingga tekanan kontak tetap berada dalam batas aman operasional.
Menjaga presisi alignment rail sejak instalasi awal karena deviasi kecil sekalipun dapat memicu gaya lateral berlebih pada roda crane.
Melakukan monitoring kondisi struktur runway termasuk potensi settlement atau deformasi girder pendukung rail secara berkala.
Menjalankan program maintenance rutin yang mencakup inspeksi roda, sambungan rail, serta pembersihan area lintasan dari debris atau kontaminasi.
Mengganti komponen roda crane yang aus lebih awal guna mencegah distribusi beban tidak merata yang mempercepat keausan rail.
