Gantry Crane Universal Model

Gantry Crane tipe Universal / Traditional Model dari Tavol adalah pilihan utama untuk area kerja yang tidak memiliki struktur tiang kolom beton (building runway), seperti area outdoor yard, pabrik precast, maupun gudang terbuka. Mengombinasikan struktur leg frame yang kokoh, box girder, serta electric wire rope hoist, tipe universal ini menawarkan durabilitas tinggi dengan biaya investasi awal yang sangat ekonomis.Tersedia dalam dua opsi tipe konstruksi: Single Girder (Tipe MH) untuk efisiensi biaya dan kapasitas menengah, serta Double Girder (Tipe MG) untuk beban ekstra berat, bentangan lebar, dan operasional heavy-duty.

PILIHAN KONSTRUKSI

Single Girder vs Double Girder

Universal MH Model

Single Girder

Cocok untuk area kerja terbuka (outdoor), kapasitas beban standar hingga menengah, serta efisiensi anggaran.

MEKANISME HOIST :

Monorail Electric Wire Rope Hoist (menggantung di bawah girder).

KEUNGGULAN UTAMA :

Efisiensi Biaya Investasi: Tidak memerlukan struktur tiang pilar gedung, sehingga sangat menekan biaya total proyek.

Kemudahan Instalasi: Struktur rangka kaki A-frame dan single main girder yang praktis untuk dirakit maupun dipindahkan (relocation).

Opsi Cantilever: Dapat dilengkapi cantilever (perpanjangan girder di luar kaki gantry) untuk fleksibilitas bongkar muat truk.

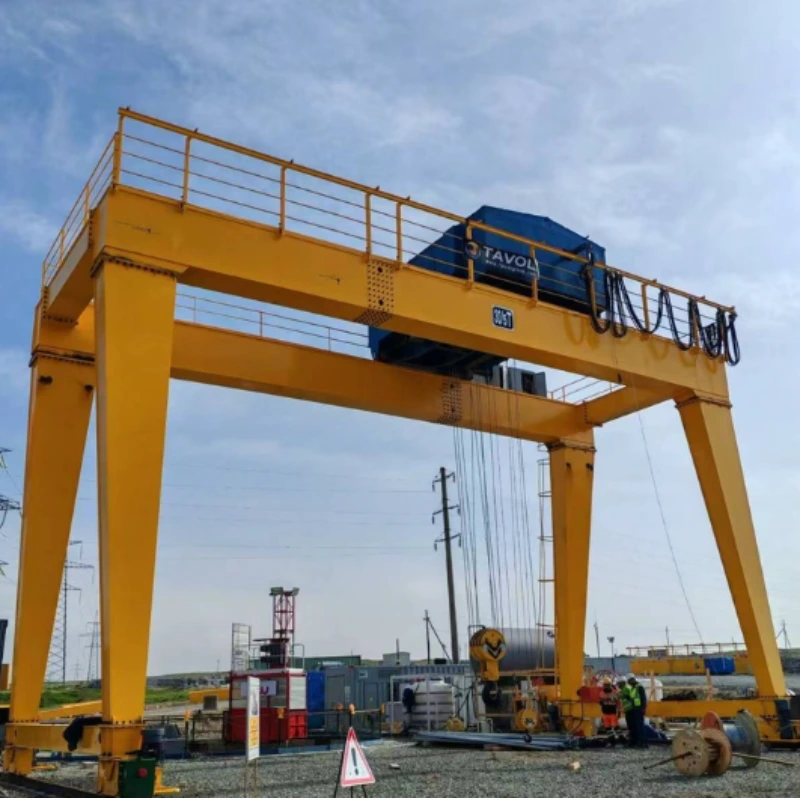

Universal MG Model

Double Girder

Performa angkat kelas berat untuk area stok terbuka, manufaktur besar, dan operasional intensif (heavy duty).

MEKANISME HOIST :6m – 18m

Trolley Electric Wire Rope Hoist (berjalan di atas dua girder).

KEUNGGULAN UTAMA :

Kapasitas & Bentangan Super Besar: Mampu menangani beban sangat berat dengan bentangan (span) yang sangat panjang.

Tinggi Angkat Maksimal (HOL): Posisi hook terangkat lebih tinggi di antara dua girder utama.

Akses Inspeksi Fleksibel: Dapat dilengkapi walkway dan kabin operator (cabin control) untuk kemudahan pemantauan area yard yang luas.

SPESIFIKASI TEKNIS

Matriks Perbandingan Spesifikasi Teknis

Parameter Teknis

Single Girder (Universal MH)

Double Girder (Universal MG)

Kapasitas Beban (SWL)

1 Ton – 20 Ton6m – 30m (customable)

5 Ton – 50+ Ton

Bentangan (Span)

6m – 30m (customable)

10m – 35m+ (customable)

Tinggi Angkat (HOL)

6m – 18m

6m – 30m+

Tipe Hoist / Trolley

Monorail Wire Rope Hoist

Heavy-Duty Trolley Wire Rope Hoist

Konstruksi Girder Utama

Single Box Girder / Truss Girder

Double Box Girder / Truss Girder

Sistem Kontrol

Pendant / Wireless Remote

Pendant / Wireless Remote / Cabin Control

Catu Daya (Power)

380V/3P/50Hz

Fitur Unggulan

Fitur Unggulan Universal Model

Struktur Kaki A-Frame Teruji

Dirancang dengan perhitungan wind-resistance (ketahanan angin) dan stabilitas tinggi untuk operasional luar ruangan.

Sistem Penggerak 3-in-1

Menggunakan 3-in-1 gearmotor drive yang terintegrasi untuk pergerakan travel bawah (gantry travel) yang halus dan minim perawatan.

Perlindungan Outdoor Standar (Weatherproof)

Dilengkapi rain cover (pelindung hujan) untuk hoist dan panel listrik, serta proteksi ketahanan cuaca pada pengecatan.

Fitur Keamanan Lengkap

Dilengkapi Overload Limiter digital, Rail Clamp (penjepit rel anti-angin), Long Travel Limit Switches, Emergency Stop, serta sound-light alarm saat crane bergerak.

APLIKASI INDUSTRI

Aplikasi Industri

Konstruksi & Beton Pracetak

Pabrik precast concrete, area stok tiang pancang, girder jembatan, dan proyek infrastruktur.

Industri Logistik & Depo

Area penumpukan peti kemas/kontainer, depo logistik outdoor, pergudangan terbuka, dan stasiun kereta barang.

Fabrikasi & Alat Berat

Stockyard pipa baja, pabrik plat besi, pembuat struktur baja, dan galangan kapal/pembongkaran kapal.

Pertambangan & Stone Yard

Area pengolahan batu alam/marmer, pertambangan, dan instalasi alat berat site project.
