Dalam sistem overhead crane, kabel listrik dan kabel kontrol harus dapat mengikuti pergerakan crane atau trolley secara teratur. Kabel yang dibiarkan bergerak bebas dapat mengalami tarikan, tekukan berulang, gesekan, atau tersangkut pada bagian lain dari crane. Oleh karena itu, dibutuhkan sistem pengelolaan kabel yang sesuai dengan pola pergerakan peralatan. Bagian tersebut dikenal sebagai overhead crane cable carrier.
Apa Itu Overhead Crane Cable Carrier? Apa Fungsinya?
Overhead crane cable carrier adalah sistem yang membantu menjaga kabel tetap berada pada jalur pergerakan yang telah ditentukan ketika bagian crane bergerak. Sistem ini bukan penghantar listrik. Kabel yang berada di dalam atau pada carrier tetap menjadi media untuk menyalurkan daya atau sinyal kontrol, sedangkan carrier bertugas menopang dan mengatur pergerakannya. Berikut fungsi lengkapnya!
1. Menopang Kabel Selama Crane Bergerak

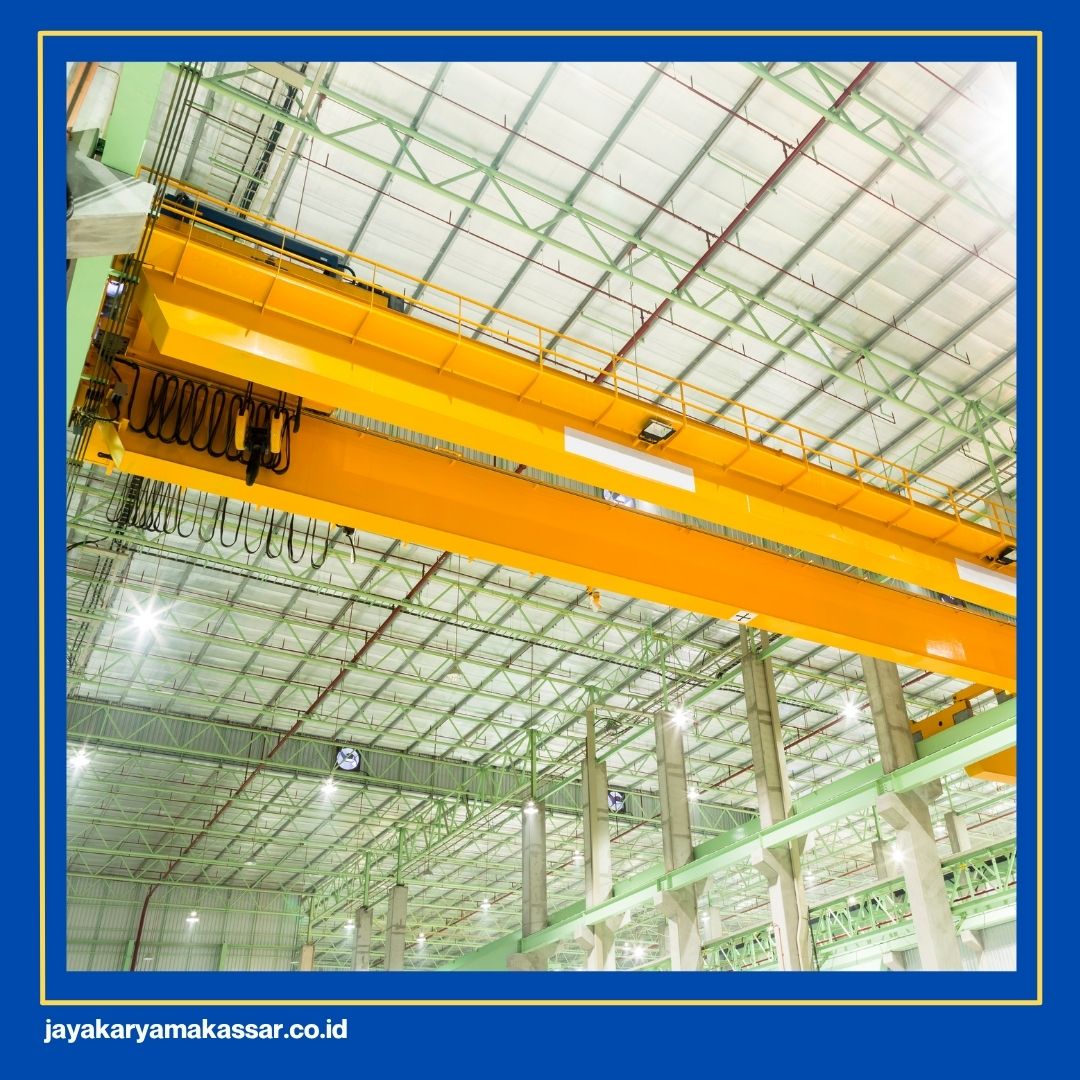

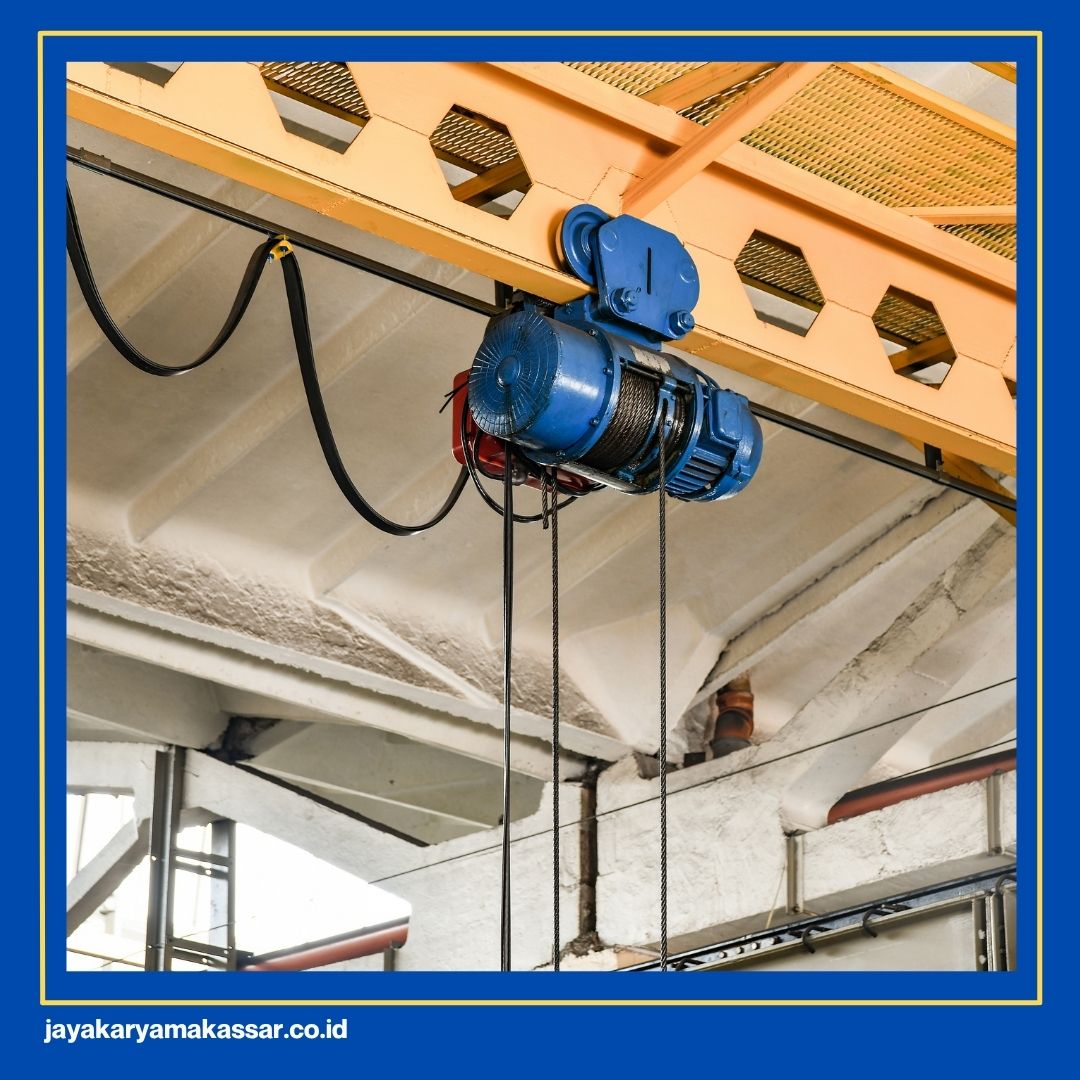

Cable carrier membantu menopang berat kabel sepanjang lintasan pergerakan. Pada festoon system, tugas tersebut dilakukan oleh cable trolley yang membawa kabel pada titik-titik tertentu sepanjang track.
Dengan adanya penopang, kabel tidak perlu dibiarkan menggantung tanpa pengaturan. Susunan trolley dan kabel dirancang agar beban kabel dapat didistribusikan sepanjang sistem sesuai kapasitas komponen.
Baca juga: Gerakan yang Dilakukan Overhead Crane
2. Mengarahkan Kabel pada Jalur yang Teratur
Pergerakan cable carrier mengikuti jalur yang telah ditentukan. Pada festoon, trolley bergerak sepanjang rail atau C-rail, sedangkan pada energy chain, rantai bergerak mengikuti lintasan tekuk yang dirancang untuk kabel.
Pengaturan ini membuat posisi kabel lebih mudah dikendalikan ketika crane atau trolley melakukan perjalanan maju dan mundur.
3. Mengendalikan Tekukan Kabel
Kabel pada crane dapat mengalami gerakan berulang selama operasi. Cable carrier membantu mengatur bagaimana kabel menekuk dan bergerak sehingga kabel tidak dipaksa mengikuti gerakan yang tidak sesuai dengan karakteristiknya.
Namun, carrier tidak otomatis mencegah kerusakan kabel. Minimum bending radius, jenis kabel, kecepatan gerak, frekuensi siklus, dan pemasangan yang benar tetap menentukan kemampuan kabel dalam menghadapi gerakan berulang.
4. Mengurangi Risiko Kabel Tersangkut
Kabel yang tidak memiliki sistem pengelolaan yang baik dapat bergerak ke posisi yang tidak diinginkan dan berpotensi tersangkut pada struktur atau komponen crane. Cable carrier membantu menjaga kabel tetap berada pada jalur yang telah dirancang.
Fungsi ini terutama penting pada crane dengan lintasan panjang atau frekuensi pergerakan yang tinggi, karena kabel mengalami siklus gerak lebih sering.
5. Membawa Kabel Daya dan Kontrol
Cable carrier dapat membawa kabel yang digunakan untuk kebutuhan daya listrik maupun kontrol pada bagian crane yang bergerak. Pada sistem festoon, kabel yang terpasang pada trolley akan mengikuti pergerakan peralatan sepanjang track.
Perlu dipahami bahwa cable carrier bukan sumber listrik dan bukan penghantar listrik. Carrier hanya menyediakan mekanisme untuk membawa dan mengatur kabel, sementara fungsi penghantaran dilakukan oleh kabel yang dipasang di dalam sistem tersebut.
6. Membantu Menjaga Tata Letak Kabel
Selain mengikuti gerakan crane, cable carrier membantu menjaga kabel tetap tersusun pada posisi yang telah direncanakan. Hal ini memudahkan pemeriksaan visual, pengaturan instalasi, dan identifikasi masalah ketika dilakukan inspeksi atau pemeliharaan.
Dengan demikian, manfaat cable carrier bukan sekadar membuat kabel terlihat lebih rapi, tetapi terutama memastikan kabel dapat mengikuti gerakan peralatan secara terkendali.
Cara Kerja Cable Carrier pada Overhead Crane

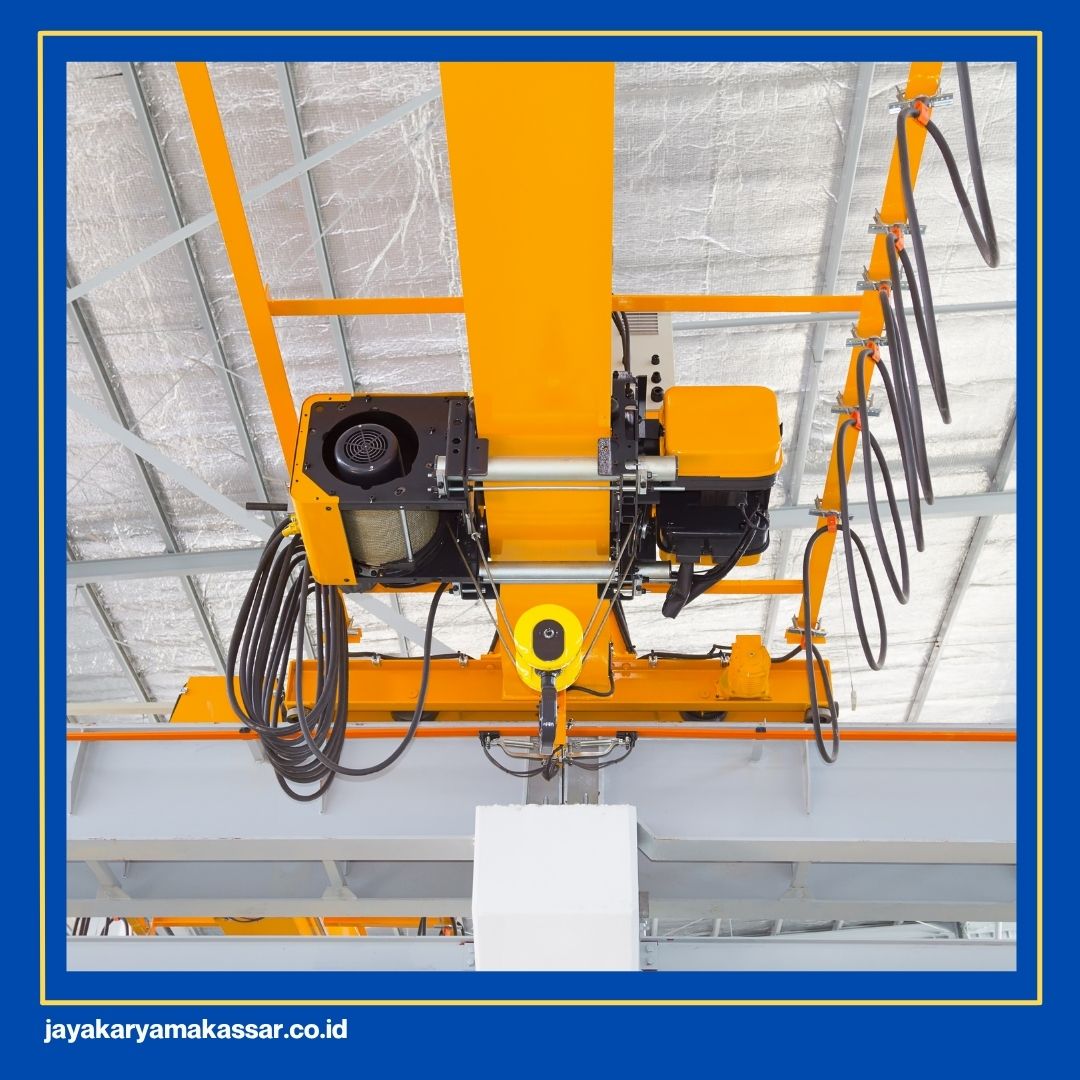

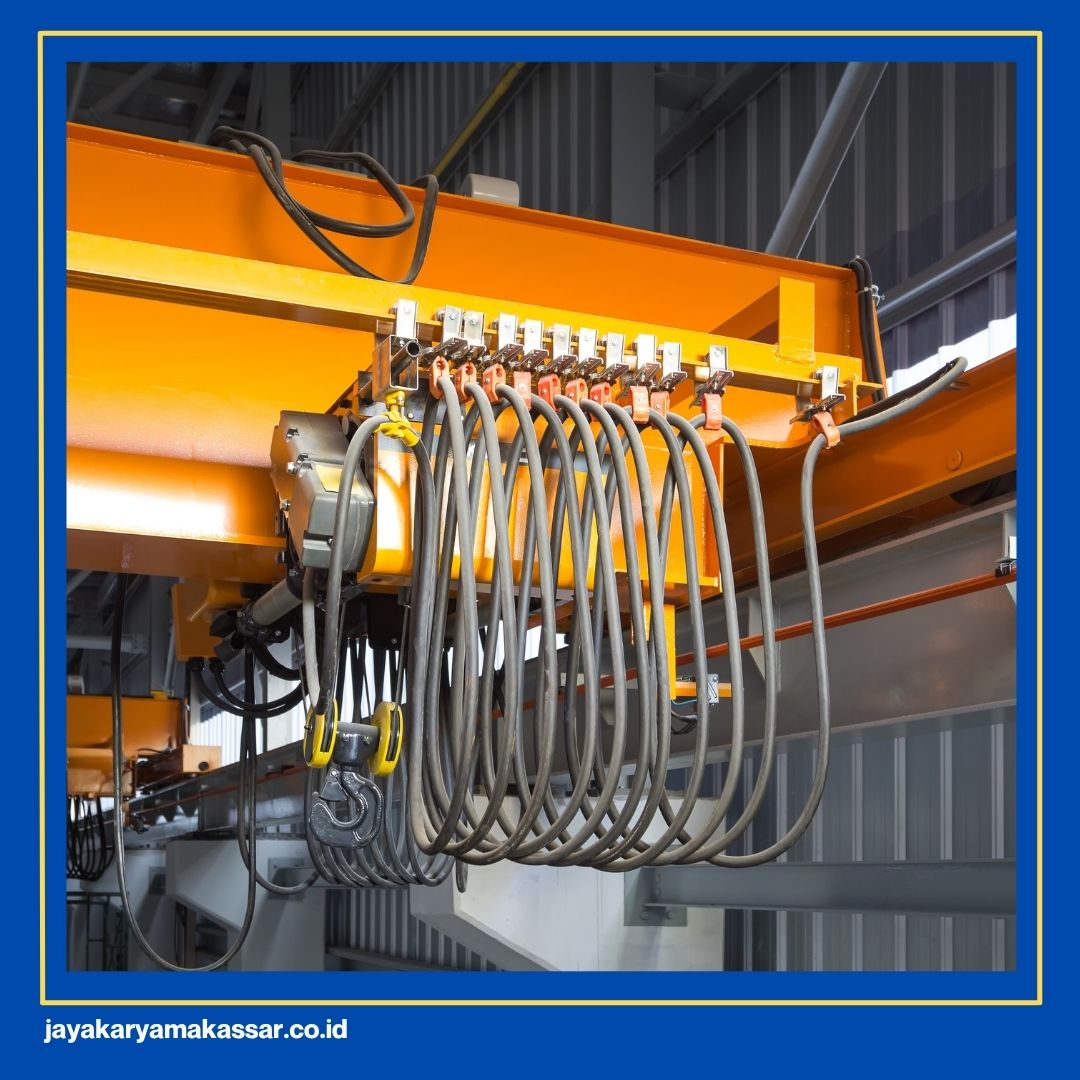

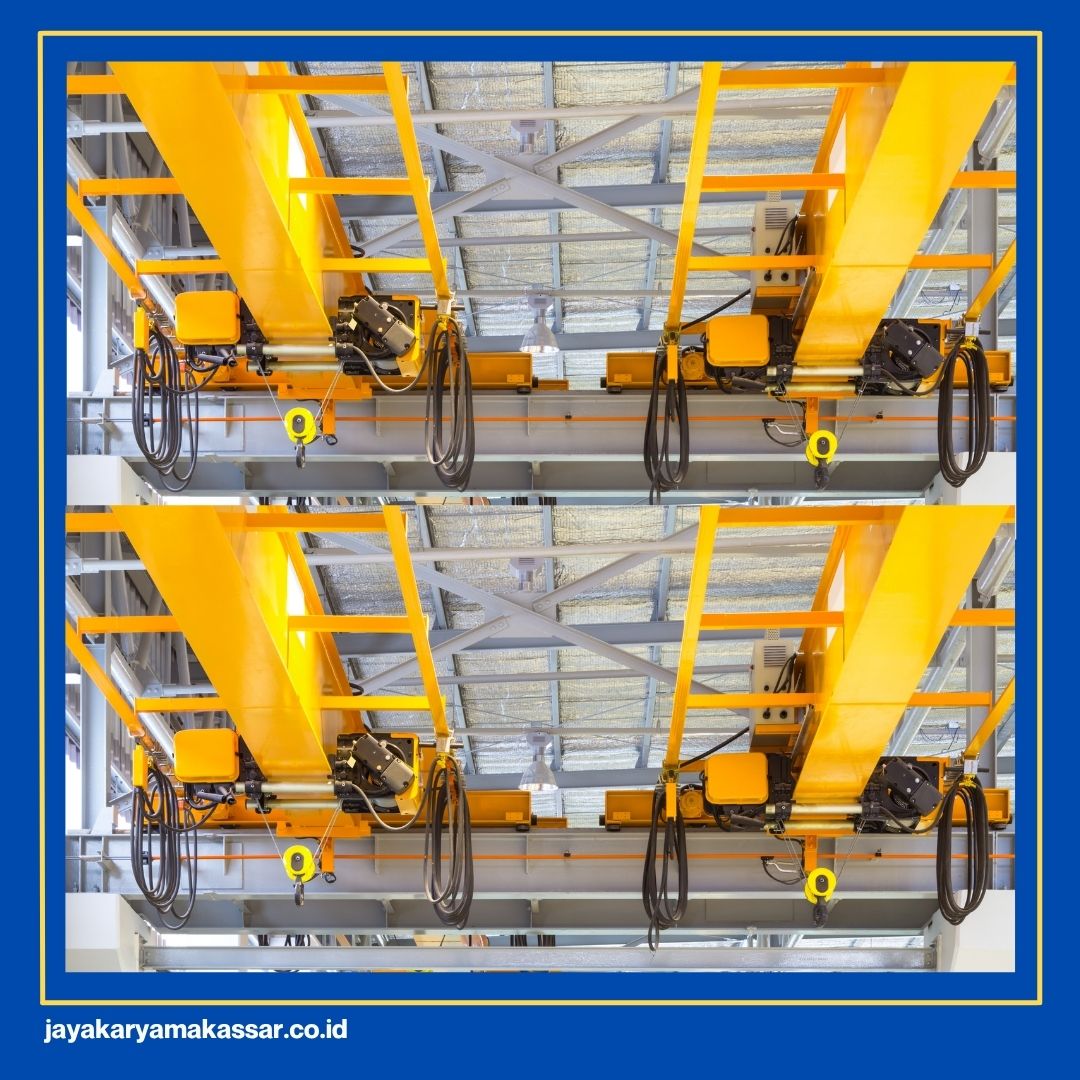

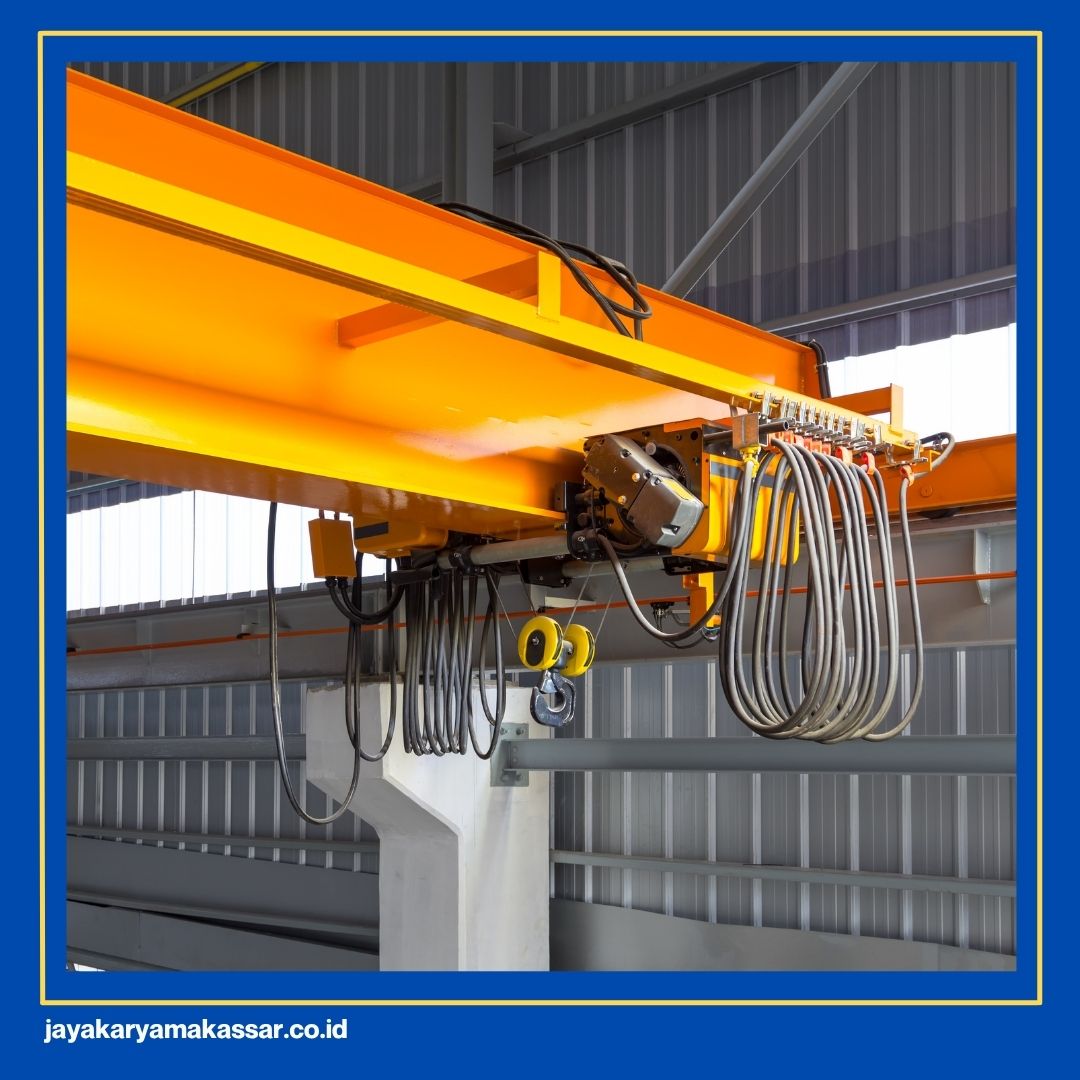

Cara kerja cable carrier bergantung pada jenis sistem yang digunakan. Pada festoon system, kabel dipasang pada sejumlah cable trolley yang berjalan sepanjang rail. Trolley-trolley tersebut tersusun dalam jarak tertentu dan membawa loop kabel di antara masing-masing trolley.
Ketika crane atau trolley bergerak menjauh, rangkaian trolley ikut bergerak sehingga loop kabel terbuka. Ketika crane kembali, trolley bergerak mendekat dan loop kabel kembali berkumpul. Dengan mekanisme tersebut, kabel dapat mengikuti perjalanan crane tanpa harus ditarik atau diseret secara langsung.
Pada sistem energy chain, mekanismenya berbeda. Kabel ditempatkan di dalam chain yang memiliki arah dan radius tekuk tertentu. Ketika bagian mesin bergerak, chain ikut bergerak dan mengarahkan kabel sepanjang jalur yang telah ditentukan.
Karena karakteristik kedua sistem tersebut berbeda, pemilihan cable carrier tidak cukup hanya berdasarkan kapasitas crane. Panjang travel, jenis kabel, berat kabel, kecepatan gerak, radius tekuk, serta kondisi lingkungan juga perlu diperhitungkan.
Komponen dalam Sistem Overhead Crane Cable Carrier
Komponen yang digunakan bergantung pada tipe cable carrier. Pada sistem festoon, beberapa komponen yang umum dijumpai antara lain:
- Track atau C-rail: menjadi jalur pergerakan cable trolley.
- Cable trolley: menopang kabel dan bergerak sepanjang track.
- Tow trolley atau towing device: membantu meneruskan gerakan ke rangkaian trolley.
- Cable clamp atau hanger: menjaga kabel tetap terpasang pada trolley.
- End clamp: digunakan untuk mengikat ujung kabel pada posisi yang ditentukan.
- End stop: membatasi pergerakan trolley pada bagian ujung lintasan.
- Power dan control cable: membawa daya listrik atau sinyal kontrol sesuai kebutuhan sistem overhead crane.
Pada konfigurasi tertentu, sistem juga dapat memiliki komponen pendukung lain sesuai desain instalasi. Sementara itu, energy chain memiliki komponen dan konstruksi yang berbeda karena kabel berada di dalam rantai pembawa.
Oleh karena itu, daftar komponen tidak selalu sama pada setiap overhead crane. Konfigurasi harus mengikuti desain sistem cable management yang digunakan.
Baca juga: Bagian Penting Overhead Crane Lainnya
Hal yang Perlu Diperhatikan Saat Memilih Cable Carrier Crane
Pemilihan overhead crane cable carrier perlu dilakukan berdasarkan kondisi kerja nyata, bukan hanya ukuran atau kapasitas angkat crane. Beberapa faktor yang perlu diperhatikan adalah:
- Jenis sistem: tentukan apakah aplikasi lebih sesuai menggunakan festoon trolley, energy chain, atau metode cable management lainnya.
- Jenis dan jumlah kabel: sesuaikan carrier dengan kabel power, kontrol, data, atau kabel lain yang perlu dibawa.
- Berat kabel: total berat kabel harus sesuai dengan kemampuan sistem pembawa dan konfigurasi trolley.
- Panjang travel: semakin panjang lintasan, semakin penting perencanaan track, jumlah trolley, dan panjang kabel yang tepat.
- Kecepatan pergerakan: carrier harus mampu mengikuti pola gerak crane tanpa mengalami gerakan yang tidak terkendali.
- Minimum bending radius: radius tekuk kabel harus diperhatikan, terutama pada sistem yang membuat kabel mengalami tekukan berulang.
- Lingkungan kerja: debu, temperatur, kelembapan, bahan kimia, serta penggunaan indoor atau outdoor dapat memengaruhi pemilihan komponen.
- Metode suplai listrik: tidak semua crane menggunakan festoon. Sistem seperti conductor rail atau cable reel juga dapat digunakan sesuai desain crane.
Kesalahan dalam menentukan sistem cable carrier dapat menyebabkan kabel lebih cepat aus atau sistem bergerak tidak sebagaimana mestinya. Oleh karena itu, spesifikasi cable carrier sebaiknya ditentukan bersamaan dengan desain kelistrikan dan mekanikal crane.
Baca juga: Kerusakan Bagian Electrical Crane yang Wajib Diwaspadai!
