Menentukan kapasitas overhead crane tidak cukup hanya dengan melihat berat material terberat yang akan dipindahkan. Perusahaan yang hendak mengadakan ini juga perlu menghitung berat lifting attachment, bentuk dan titik berat material, jumlah siklus pengangkatan, tinggi angkat, panjang span, kecepatan operasi, kondisi lingkungan, serta kemampuan struktur bangunan.
Kapasitas crane juga tidak boleh disamakan dengan duty class. Dua overhead crane berkapasitas lima ton dapat mempunyai kemampuan operasional yang berbeda apabila jumlah siklus, durasi penggunaan, kecepatan, dan rata-rata bebannya tidak sama. Karena itu, proses penentuan kapasitas perlu dilakukan secara bertahap. Perusahaan dapat memulai dengan mengumpulkan data operasional, lalu meminta engineer atau manufacturer melakukan validasi teknis sebelum desain crane difinalkan.
Baca juga: Karakteristik Heavy Duty Crane Overhead
Apa yang Dimaksud Kapasitas Overhead Crane?
Kapasitas overhead crane sering menjadi istilah yang terdengar sederhana, tetapi sebenarnya menjadi salah satu faktor dalam menentukan keamanan dan efisiensi pengangkatan di industri. Memahami konsep ini sejak awal membantu perusahaan Anda terhindar dari kesalahan dalam pemilihan dan penggunaan crane.
1. Pengertian safe working load
Safe working load merupakan beban kerja maksimum yang diizinkan untuk diangkat oleh crane dalam kondisi operasi yang telah ditentukan. Nilai tersebut berlaku terhadap seluruh beban yang tergantung pada hook. Apabila crane mempunyai kapasitas sepuluh ton, total berat material dan lifting attachment tidak boleh melebihi batas yang ditetapkan.
Kapasitas harus dilihat sebagai batas operasional, bukan target beban yang harus dicapai pada setiap siklus. Crane yang terus-menerus mengangkat beban mendekati kapasitas maksimum memiliki kebutuhan duty class berbeda dari crane yang sebagian besar mengangkat beban ringan. Perusahaan juga perlu memastikan kapasitas sling, shackle, spreader, clamp, dan perangkat tambahan tidak lebih rendah daripada kebutuhan pengangkatan.
2. Perbedaan kapasitas nominal dan beban aktual
Kapasitas nominal adalah nilai maksimum yang ditetapkan untuk crane atau hoist. Beban aktual merupakan total berat yang benar-benar diterima hook selama pengoperasian. Sebagai contoh, overhead crane mempunyai kapasitas nominal sepuluh ton. Material yang diangkat berbobot tujuh ton, sementara lifting beam dan rigging berbobot satu ton. Beban aktualnya adalah delapan ton.
Perbedaan ini penting karena operator sering hanya memperhatikan berat material. Padahal, seluruh perangkat yang ikut terangkat memberikan tambahan gaya pada hoisting mechanism. Beban aktual juga dapat berubah apabila material mengandung cairan, sisa bahan, atau komponen tambahan yang tidak tercatat. Karena itu, data berat harus diperoleh dari dokumen yang dapat dipercaya atau hasil penimbangan yang sesuai.
3. Informasi kapasitas pada nameplate
Nameplate memberikan informasi identitas dan spesifikasi utama crane atau hoist. Isinya dapat mencakup kapasitas, model, nomor seri, tegangan, daya motor, lifting speed, dan data produsen. Penandaan kapasitas harus terlihat agar operator dapat memeriksa batas crane sebelum pengangkatan. Pada sistem dengan main hoist dan auxiliary hoist, masing-masing unit dapat mempunyai kapasitas berbeda.
Nameplate yang rusak, pudar, atau tidak terbaca sebaiknya diganti. Informasi kapasitas tidak boleh hanya mengandalkan ingatan operator. Perusahaan juga perlu menyimpan dokumen teknis, drawing, hasil pengujian, dan riwayat modifikasi. Perubahan hoist atau komponen tidak otomatis mengubah kapasitas seluruh crane tanpa evaluasi struktur.
Cara Menentukan Kapasitas Overhead Crane
Setelah memahami kapasitas nominal, beban aktual, dan nameplate, langkah berikutnya adalah menentukan kapasitas crane yang sesuai kebutuhan. Berikut beberapa langkah yang bisa Anda lakukan sebelum menentukannya.
1. Hitung Berat Maksimum Beban
Menentukan kapasitas crane selalu dimulai dari langkah paling dasar, yaitu mengetahui seberapa berat beban terberat yang akan diangkat. Tahap ini menjadi fondasi penting sebelum masuk ke perhitungan yang lebih teknis.
a. Berat material utama
Langkah pertama adalah mengidentifikasi material terberat yang akan diangkat selama operasi normal maupun maintenance. Gunakan berat maksimum, bukan rata-rata. Jika sebagian besar material berbobot tiga ton tetapi sesekali terdapat mesin enam ton, perhitungan perlu mempertimbangkan kebutuhan enam ton tersebut. Periksa dokumen pabrikan, bill of material, gambar teknik, atau data hasil penimbangan. Hindari memperkirakan berat hanya berdasarkan ukuran visual karena material dengan dimensi sama dapat memiliki massa yang berbeda. Catat pula kemungkinan perubahan, seperti material yang masih berisi cairan, produk yang belum dikosongkan, atau komponen yang diangkat dalam satu assembly.

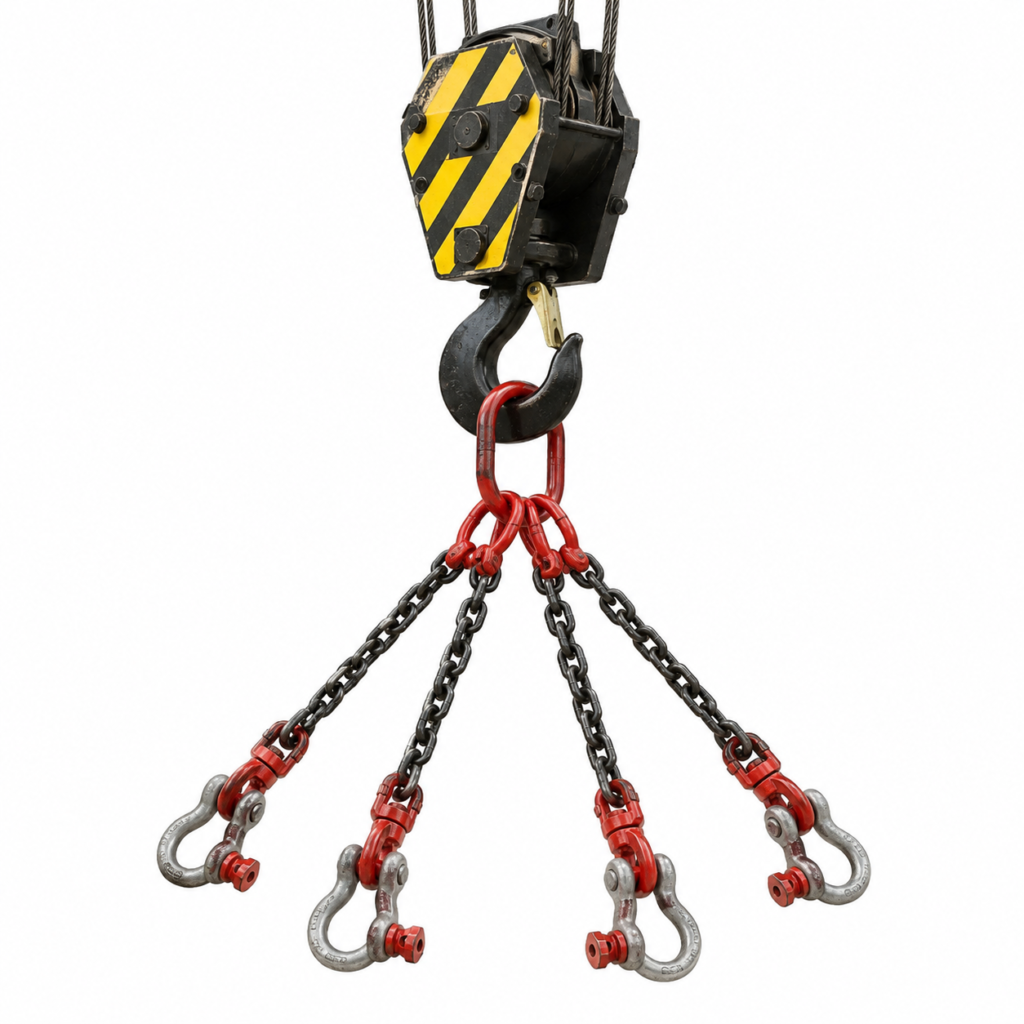

b. Berat lifting attachment
Lifting attachment merupakan perlengkapan yang menghubungkan material dengan hook. Contohnya meliputi sling, shackle, clamp, lifting magnet, grab, dan beam khusus. Meskipun ukurannya terlihat lebih kecil daripada material, beratnya tetap menambah total beban. Pada kapasitas tinggi, attachment dapat berbobot ratusan kilogram hingga beberapa ton.
Data berat sebaiknya tercantum pada dokumen atau penandaan attachment. Jika beberapa perangkat digunakan bersamaan, seluruhnya perlu dijumlahkan.Selain berat, kapasitas dan kondisi attachment harus diperiksa. Crane yang cukup kuat tidak dapat menjamin pengangkatan aman apabila sling atau shackle mempunyai rating lebih rendah.
Baca juga: Aksesoris Hoist Crane – Jenis dan Harganya

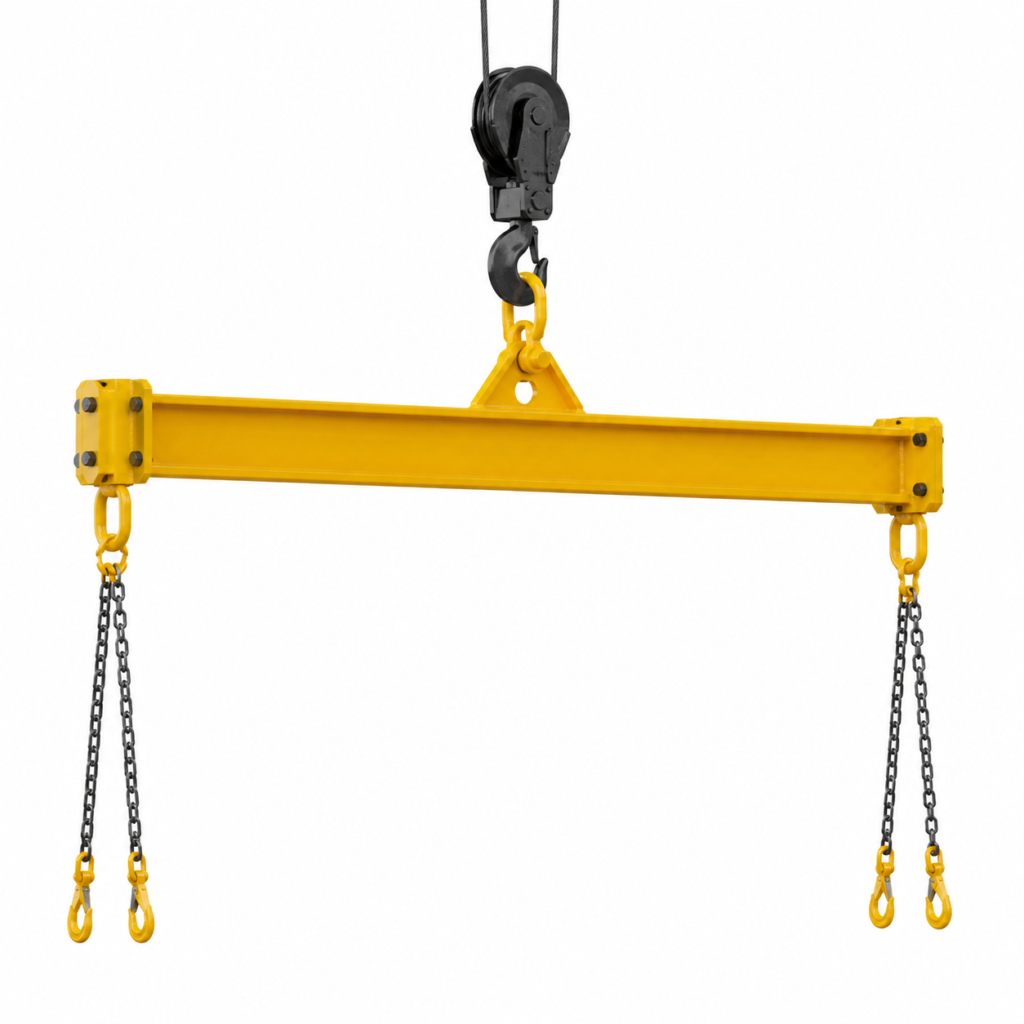

c. Berat spreader beam
Spreader beam digunakan untuk menjaga jarak antar-sling, mengurangi sudut tarikan, atau membantu mengangkat beban panjang. Strukturnya dapat memiliki berat cukup besar karena dibuat untuk menahan gaya pengangkatan. Berat beam harus dimasukkan penuh ke dalam beban aktual. Perusahaan juga perlu memperhitungkan shackle, sling atas, sling bawah, dan lifting point yang terhubung dengan spreader. Jika perusahaan memiliki beberapa spreader beam, gunakan data perangkat terberat yang akan dipakai bersama material maksimum. Jangan mengasumsikan semua beam mempunyai berat yang sama.
d. Beban tambahan lainnya
Beban tambahan dapat berasal dari magnet, vacuum lifter, grab bucket, rotating hook, lifting frame, container, atau wadah material. Untuk material cair, berat wadah dan isi perlu dihitung. Pada grab crane, berat grab termasuk bagian permanen dari beban pada hoist meskipun belum membawa material. Beban yang menempel akibat sisa bahan juga dapat menambah berat. Contohnya adalah lumpur, pasir basah, kerak, atau cairan yang masih berada di dalam peralatan. Seluruh komponen tersebut perlu dimasukkan dalam daftar sebelum kapasitas crane ditentukan.
2. Tentukan Safety Margin
Safety margin sering menjadi faktor penting yang menentukan aman tidaknya sebuah operasi. Tanpa perhitungan yang tepat, risiko overload bisa meningkat meskipun secara teori kapasitas crane terlihat sudah mencukupi.
Mengapa safety margin dibutuhkan?
Safety margin memberikan ruang antara beban maksimum yang diperkirakan dengan kapasitas nominal crane yang dipilih. Ruang tersebut berguna untuk menghadapi variasi berat material, perubahan attachment, ketidakpastian data, atau kebutuhan operasional yang masih wajar. Namun, safety margin tidak boleh ditentukan menggunakan satu persentase sembarangan untuk seluruh aplikasi.
Kebutuhan aktual dipengaruhi oleh jenis material, tingkat ketidakpastian berat, frekuensi penggunaan, kondisi lingkungan, serta rencana ekspansi. Safety margin juga tidak boleh digunakan untuk membenarkan pengangkatan di atas kapasitas. Setelah kapasitas crane ditentukan, nilai pada nameplate tetap menjadi batas operasional.
Risiko memilih kapasitas terlalu dekat dengan beban maksimum
Jika beban maksimum aktual hampir sama dengan kapasitas crane, perubahan kecil dapat menyebabkan overload. Sebagai contoh, material tercatat seberat 9,7 ton dan akan diangkat menggunakan crane sepuluh ton. Setelah ditambahkan sling, shackle, dan beam, totalnya dapat melampaui batas.
Crane yang hampir selalu bekerja pada kapasitas maksimum juga menghadapi pola beban lebih berat. Duty class dan spesifikasi hoist perlu disesuaikan agar motor, brake, gearbox, dan wire rope mampu menangani jumlah siklus tersebut. Memilih kapasitas sedikit lebih tinggi dapat dipertimbangkan, tetapi dampaknya terhadap girder, wheel load, runway, dan biaya harus tetap dianalisis.
Konsultasi dengan engineer atau manufacturer
Data awal perusahaan perlu divalidasi oleh engineer atau manufacturer yang memahami desain overhead crane. Mereka dapat mengevaluasi kapasitas, duty class, span, lifting height, kecepatan, kondisi lingkungan, dan kekuatan struktur pendukung secara bersamaan. Validasi sangat penting untuk beban berbahaya, material panas, proses produksi intensif, pengangkatan tandem, atau area dengan persyaratan khusus. Perusahaan sebaiknya tidak menetapkan safety margin sebagai rumus internal tanpa mempertimbangkan desain crane dan standar yang digunakan.
Baca juga: Overhead Crane Expert di Indonesia
3. Pertimbangkan Jenis Beban
Setiap jenis beban memiliki karakteristik yang berbeda dan memengaruhi cara crane bekerja. Memahami perbedaan ini penting agar proses pengangkatan tetap aman dan efisien.
a. Beban padat dan stabil
Beban padat dengan bentuk tetap relatif lebih mudah dianalisis karena titik beratnya tidak banyak berubah selama perjalanan. Contohnya adalah mesin, plate, cetakan, motor, dan komponen fabrikasi. Walaupun stabil, titik angkat tetap harus dipilih dengan benar. Material harus memiliki lifting point yang memadai atau ditangani menggunakan sling dan attachment yang sesuai. Posisi hook perlu berada di atas titik berat agar beban tidak bergeser ketika mulai diangkat. Dimensi juga perlu diperhatikan karena beban besar dapat menyentuh struktur meskipun beratnya masih berada di bawah kapasitas crane.
b. Beban cair
Beban cair dapat bergerak di dalam wadah dan mengubah titik berat selama crane berakselerasi, berhenti, atau berbelok arah. Gerakan cairan dapat menambah gaya dinamis serta membuat wadah berayun. Kecepatan hoisting dan travel perlu dikendalikan dengan lebih halus. Selain berat isi, perusahaan harus menghitung berat wadah, tutup, lifting frame, dan sisa material yang menempel. Untuk cairan panas atau berbahaya, desain crane, attachment, sistem pengereman, dan prosedur operasinya membutuhkan evaluasi khusus.

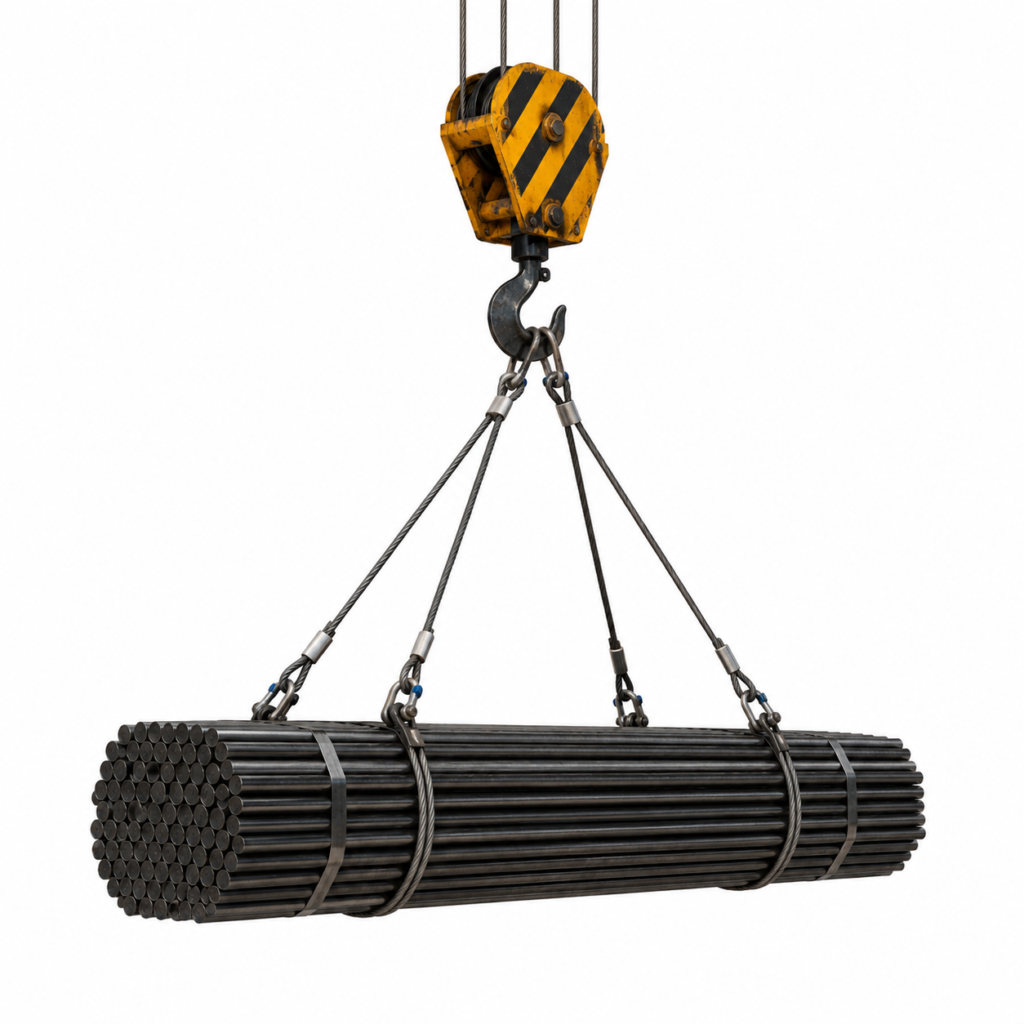

c. Beban panjang
Pipa, beam, plate panjang, dan struktur fabrikasi memiliki risiko berputar atau menyentuh objek di sekitarnya. Material semacam ini sering membutuhkan spreader beam atau beberapa titik angkat agar distribusi gaya lebih terkendali. Jangkauan crane perlu memperhitungkan seluruh dimensi beban, bukan hanya posisi hook. Area perjalanan yang cukup untuk hook belum tentu cukup untuk ujung material. Dalam aplikasi tertentu, dua hoist dapat digunakan secara tersinkron. Konfigurasi tersebut harus dirancang khusus dan tidak boleh dilakukan hanya dengan mengoperasikan dua hoist secara manual tanpa validasi.
d. Beban dengan titik berat tidak seimbang
Mesin dan assembly dapat memiliki komponen berat pada satu sisi sehingga titik beratnya tidak berada di tengah bentuk fisik. Jika sling dipasang secara simetris tanpa mengetahui titik berat, beban dapat miring atau bergerak mendadak ketika terangkat. Data drawing, informasi pabrikan, atau pengujian awal pada ketinggian rendah dapat membantu menentukan keseimbangan. Kapasitas crane mungkin mencukupi, tetapi lifting attachment dan metode rigging tetap harus mampu menangani distribusi gaya yang tidak merata.
e. Beban panas atau berbahaya
Material panas, cairan logam, bahan kimia, dan benda berbahaya membutuhkan pertimbangan di luar angka kapasitas. Temperatur dapat memengaruhi wire rope, hook, sling, kabel, sensor, panel, dan pelumas. Radiasi panas juga dapat meningkatkan temperatur komponen walaupun tidak bersentuhan langsung. Beban berbahaya mungkin memerlukan brake tambahan, sistem redundansi, perlindungan operator, atau pembatasan area. Penentuan crane untuk aplikasi ini perlu melibatkan engineer dan pihak keselamatan kerja sejak tahap perencanaan.
Baca juga: Kategori Overhead Crane Menurut Kapasitas dan Penggunaannya
4. Tentukan Frekuensi Pengangkatan
Frekuensi pengangkatan adalah salah satu faktor penting yang sering diabaikan saat memilih overhead crane, padahal dampaknya sangat besar terhadap performa dan umur alat. Semakin sering crane digunakan, semakin tinggi pula tuntutan terhadap ketahanan komponen dan sistem kerjanya.
a. Jumlah siklus per jam
Satu siklus dapat mencakup proses mengarahkan hook, mengangkat, memindahkan, menurunkan, dan mengembalikan crane. Jumlah siklus per jam memengaruhi beban kerja motor, brake, gearbox, wire rope, wheel, dan sistem kontrol. Crane yang melakukan dua siklus per jam memiliki kebutuhan berbeda dari crane yang bekerja setiap beberapa menit. Catat kondisi aktual berdasarkan proses produksi, bukan perkiraan optimistis. Waktu tunggu, perjalanan kosong, dan pengangkatan parsial tetap perlu dipahami.
b. Durasi operasional per hari
Durasi menunjukkan berapa lama crane aktif dalam satu hari atau satu shift. Crane yang beroperasi satu jam untuk maintenance tidak mempunyai kebutuhan sama dengan unit yang bekerja delapan hingga dua puluh empat jam. Durasi juga berkaitan dengan kemampuan motor membuang panas. Penggunaan berulang tanpa waktu pendinginan dapat meningkatkan temperatur. Rencana penambahan shift sebaiknya dimasukkan sejak awal agar crane tidak cepat menjadi keterbatasan produksi.
c. Beban rata-rata yang diangkat
Selain beban maksimum, perusahaan perlu mengetahui berat rata-rata setiap siklus. Dua crane sama-sama berkapasitas sepuluh ton dapat menghadapi pola berbeda. Unit pertama mungkin rata-rata mengangkat dua ton, sedangkan unit kedua mengangkat delapan hingga sepuluh ton sepanjang hari. Pola kedua memberikan tekanan lebih tinggi pada hoist dan struktur. Duty class perlu mencerminkan kondisi tersebut. Data beban rata-rata dapat diperoleh dari catatan produksi, jenis material, atau sistem monitoring apabila tersedia.
d. Pengaruh frekuensi terhadap duty class
Frekuensi, durasi, dan rata-rata beban menjadi dasar penting dalam penentuan duty class. Semakin sering crane beroperasi dan semakin berat beban rata-ratanya, semakin tinggi kebutuhan kelas kerja komponen. Duty class memengaruhi pemilihan motor, gearbox, brake, drum, wire rope, bearing, wheel, dan struktur crane. Menggunakan crane berkapasitas cukup tetapi duty class terlalu rendah dapat menyebabkan panas berlebih, keausan cepat, dan downtime.
Baca juga: Overhead Crane Scale untuk Pengukuran Beban Akurat
5. Memahami Duty Class Overhead Crane
Tidak semua crane bekerja dengan beban dan intensitas yang sama. Di sinilah konsep duty class menjadi sangat penting untuk dipahami sebelum memilih peralatan.
Apa itu duty class?
Duty class menggambarkan tingkat penggunaan crane berdasarkan pola kerja operasionalnya. Penilaiannya dapat melibatkan jumlah siklus, distribusi beban, waktu kerja, kecepatan, jumlah start, dan kondisi lingkungan. Duty class membantu membedakan crane untuk maintenance ringan dengan crane produksi berat, meskipun keduanya memiliki kapasitas nominal yang sama. Penentuannya perlu mengikuti sistem klasifikasi dan standar desain yang digunakan oleh manufacturer.
Perbedaan light duty dan heavy duty
Light duty umumnya mengacu pada crane yang digunakan relatif jarang, mempunyai jumlah siklus rendah, atau lebih sering membawa beban ringan. Heavy duty digunakan untuk proses yang berlangsung intensif, membawa beban berat secara rutin, atau menjadi bagian langsung dari alur produksi. Perbedaannya tidak hanya terletak pada ukuran girder. Motor, brake, gearbox, wheel, wire rope, bearing, sistem pendinginan, serta interval maintenance dapat berbeda. Crane heavy duty juga biasanya membutuhkan pengawasan kondisi dan jadwal inspeksi lebih ketat.
Risiko memilih duty class terlalu rendah
Duty class yang terlalu rendah dapat membuat motor sering panas, brake cepat aus, gearbox mengalami tekanan berlebih, atau wire rope memerlukan penggantian lebih sering. Crane mungkin tetap mampu mengangkat beban maksimum, tetapi tidak tahan menjalankan jumlah siklus yang dibutuhkan. Gangguan dapat muncul bertahap dalam bentuk trip, penurunan performa, getaran, kebocoran, atau jarak pengereman yang berubah. Karena itu, perusahaan tidak boleh menurunkan duty class hanya untuk mendapatkan harga pembelian lebih murah.
6. Ukur Span dan Lifting Height
Span dan lifting height merupakan dua parameter penting yang menentukan jangkauan kerja dan efisiensi overhead crane di area produksi. Keduanya perlu diukur dengan tepat agar crane dapat beroperasi aman dan sesuai kebutuhan ruang bangunan.
a. Cara menentukan span
Span adalah jarak antara pusat runway rail di sisi kiri dan kanan. Pengukuran perlu dilakukan pada kondisi aktual bangunan. Drawing lama dapat digunakan sebagai referensi, tetapi tetap perlu diverifikasi karena posisi struktur mungkin telah berubah. Span memengaruhi panjang girder, kekakuan bridge, berat crane, dan wheel load. Semakin panjang bentang, semakin besar kebutuhan material struktur untuk menjaga defleksi tetap terkendali.
b. Cara menentukan tinggi pengangkatan
Lifting height adalah jarak perjalanan vertikal hook dari posisi terendah ke posisi tertinggi yang dibutuhkan. Tentukan titik pengambilan terendah dan titik penempatan tertinggi. Perhatikan tinggi material, mesin, kendaraan, basement, pit, atau platform kerja. Tinggi bangunan tidak sama dengan lifting height. Girder, runway, trolley, hoist, dan headroom menggunakan sebagian ruang vertikal. Perusahaan perlu meminta drawing yang menunjukkan posisi hook tertinggi serta terendah agar jangkauan aktual dapat diperiksa.
c. Pengaruh ukuran bangunan terhadap spesifikasi crane
Bangunan menentukan ruang yang tersedia untuk bridge, runway, trolley, dan sistem elektrifikasi. Atap rendah dapat membutuhkan low headroom hoist atau double girder tertentu untuk meningkatkan posisi hook. Bangunan lebar membutuhkan span lebih panjang dan girder lebih kuat. Kolom, lampu, pipa, ducting, sprinkler, dan mesin dapat menjadi penghalang sepanjang jalur crane. Struktur bangunan juga harus mampu menerima wheel load dan gaya dinamis. Jika tidak mencukupi, runway freestanding dapat dipertimbangkan.
7. Pertimbangkan Kecepatan Operasi
Kecepatan operasi overhead crane bukan hanya soal cepat atau lambat, tetapi juga soal efisiensi dan keselamatan kerja. Pengaturan yang tepat dapat meningkatkan produktivitas tanpa mengorbankan stabilitas beban.
a. Hoisting speed
Hoisting speed menentukan seberapa cepat hook naik dan turun. Kecepatan tinggi dapat mengurangi waktu siklus, tetapi berpotensi membuat penempatan beban lebih sulit. Proses assembly atau pemasangan mesin sering membutuhkan kecepatan lambat. Crane dapat menggunakan dua tingkat kecepatan atau variable frequency drive untuk memberikan rentang gerakan lebih fleksibel. Pemilihan speed perlu mempertimbangkan lifting height, produktivitas, berat material, dan tingkat presisi.
b. Cross travel speed
Cross travel speed mengatur kecepatan trolley bergerak di sepanjang girder. Area lebar mungkin membutuhkan kecepatan cukup tinggi agar waktu pemindahan tidak terlalu lama. Namun, akselerasi cepat dapat membuat beban mengayun. Kecepatan rendah digunakan saat material mendekati titik penempatan. Trolley speed perlu disesuaikan dengan ukuran beban dan keterampilan operator.
c. Long travel speed
Long travel speed menentukan kecepatan bridge di sepanjang runway. Runway panjang dapat membutuhkan travel speed lebih tinggi, terutama jika crane menjadi bagian utama alur produksi. Jarak pengereman, kondisi rail, keberadaan crane lain, dan panjang beban harus dipertimbangkan. Kecepatan maksimal tidak selalu digunakan pada setiap perjalanan. Sistem kontrol harus memungkinkan operator menyesuaikan gerakan dengan kondisi area.
d. Kebutuhan variable frequency drive
Variable frequency drive membantu mengatur kecepatan motor secara bertahap. Perangkat ini dapat mengurangi hentakan ketika crane mulai bergerak, memperlambat motor sebelum berhenti, dan membantu positioning. VFD bermanfaat untuk beban panjang, cair, sensitif, atau proses yang memerlukan penempatan presisi. Penggunaannya perlu disesuaikan dengan motor, brake, panel, duty class, dan kemampuan teknisi melakukan perawatan.
8. Pertimbangkan Kondisi Lingkungan
Lingkungan kerja memiliki pengaruh besar terhadap performa dan umur pakai overhead crane, sehingga tidak boleh diabaikan dalam tahap perencanaan. Setiap kondisi area memiliki tantangan berbeda yang dapat memengaruhi pemilihan komponen dan sistem proteksi.
a. Area indoor dan outdoor
Crane indoor lebih terlindung dari hujan serta sinar matahari, tetapi tetap dapat menghadapi debu, panas, dan kelembapan proses. Crane outdoor membutuhkan perlindungan terhadap air, angin, perubahan temperatur, serta korosi. Panel, motor, brake, kabel, dan remote perlu menggunakan tingkat perlindungan yang sesuai. Untuk crane outdoor, kondisi angin juga dapat memengaruhi beban besar atau material dengan permukaan lebar.
b. Temperatur tinggi
Temperatur tinggi dapat menurunkan kemampuan pendinginan motor dan panel. Kabel, pelumas, brake lining, sensor, dan komponen elektronik juga memiliki batas temperatur kerja. Crane dekat furnace, foundry, atau proses panas dapat membutuhkan heat shield dan material khusus. Data temperatur normal serta maksimum perlu disampaikan kepada manufacturer.
c. Debu dan kelembapan
Debu dapat masuk ke panel, motor, brake, bearing, dan sistem elektrifikasi. Penumpukan debu menghambat pendinginan dan dapat menimbulkan gangguan kontak. Kelembapan meningkatkan risiko kondensasi, korosi, dan penurunan kualitas isolasi. Panel dengan enclosure sesuai, heater antikondensasi, filter, dan jadwal pembersihan dapat dipertimbangkan. Jenis debu juga perlu diketahui karena sebagian material bersifat konduktif atau mudah terbakar.
d. Area korosif
Uap kimia, garam, asam, dan lingkungan tertentu dapat mempercepat korosi pada girder, rail, wheel, panel, dan kabel. Sistem coating, material stainless pada bagian tertentu, serta enclosure tahan korosi mungkin diperlukan. Korosi tidak hanya merusak tampilan. Penurunan ketebalan material dapat memengaruhi kekuatan struktur. Interval inspeksi perlu disesuaikan dengan tingkat paparan.
e. Area dengan potensi ledakan
Area yang memiliki gas, uap, atau debu mudah terbakar membutuhkan klasifikasi dan peralatan khusus. Motor, panel, switch, brake, kabel, dan perangkat kontrol biasa belum tentu sesuai digunakan. Spesifikasi harus mengikuti klasifikasi area serta ketentuan keselamatan yang berlaku. Pemilihan crane untuk lingkungan ini tidak boleh dilakukan hanya berdasarkan kapasitas dan duty class umum.
Contoh Menentukan Kapasitas Overhead Crane
Contoh berikut hanya digunakan sebagai simulasi awal. Kapasitas final, safety margin, duty class, dan struktur tetap harus divalidasi oleh engineer atau manufacturer.
1. Identifikasi berat maksimum
Sebuah perusahaan manufaktur ingin mengangkat mesin dengan berat maksimum 7.500 kilogram. Mesin tersebut merupakan beban terberat yang akan ditangani secara rutin. Dimensinya cukup panjang dan mempunyai titik berat sedikit bergeser ke satu sisi. Data berat diperoleh dari drawing pabrikan, bukan hanya estimasi visual.
2. Tambahkan berat lifting attachment
Pengangkatan menggunakan spreader beam dengan berat 650 kilogram. Sling, shackle, dan perlengkapan lain memiliki berat total 150 kilogram. Total beban awal menjadi: 7.500 kilogram material + 650 kilogram spreader + 150 kilogram rigging = 8.300 kilogram. Nilai tersebut belum otomatis berarti crane 8,5 ton dapat dipilih. Perlu dilihat variasi berat, pola operasi, dan pilihan kapasitas standar dari manufacturer.
3. Evaluasi frekuensi penggunaan
Crane direncanakan bekerja dua shift dengan rata-rata enam siklus per jam. Sebagian besar beban berada pada rentang empat sampai enam ton, tetapi mesin 7,5 ton diangkat beberapa kali dalam satu minggu. Pola tersebut menunjukkan bahwa crane tidak hanya digunakan untuk maintenance ringan. Duty class perlu disesuaikan dengan jumlah siklus dan rata-rata beban.
4. Tentukan kapasitas dan duty class
Berdasarkan total beban awal 8,3 ton, kapasitas crane harus berada di atas nilai tersebut. Pilihan kapasitas tidak ditetapkan hanya dengan menambahkan persentase tertentu. Engineer perlu mengevaluasi kapasitas standar yang tersedia, variasi berat, rencana ekspansi, span, lifting height, dan struktur bangunan. Apabila kapasitas sepuluh ton dipertimbangkan, engineer tetap perlu memastikan duty class sesuai untuk operasi dua shift, bukan hanya memastikan crane mampu mengangkat 8,3 ton.
Simulasi ini menunjukkan bahwa menentukan kapasitas harus dilakukan bersama dengan duty class dan kondisi operasional. Itulah beberapa cara yang bisa dilakukan untuk menentukan kapasitas overhead crane. Masih ragu menentukan kapasitas overhead crane yang sesuai? Konsultasikan kebutuhan pengangkatan Anda dengan PT Jaya Karya Makassar.
