Kondisi geografis yang menantang membuat alat berat konvensional tidak berdaya. Mengandalkan crawler crane darat di medan seperti ini adalah langkah mustahil. Keterbatasan ruang bermanuver menjadi kendala operasional utama di lapangan. Selain itu, daya pijak tanah seringkali terlalu lemah menopang beban ganda yang masif. Memaksakan metode lama hanya akan mengundang risiko kecelakaan kerja yang sangat fatal.

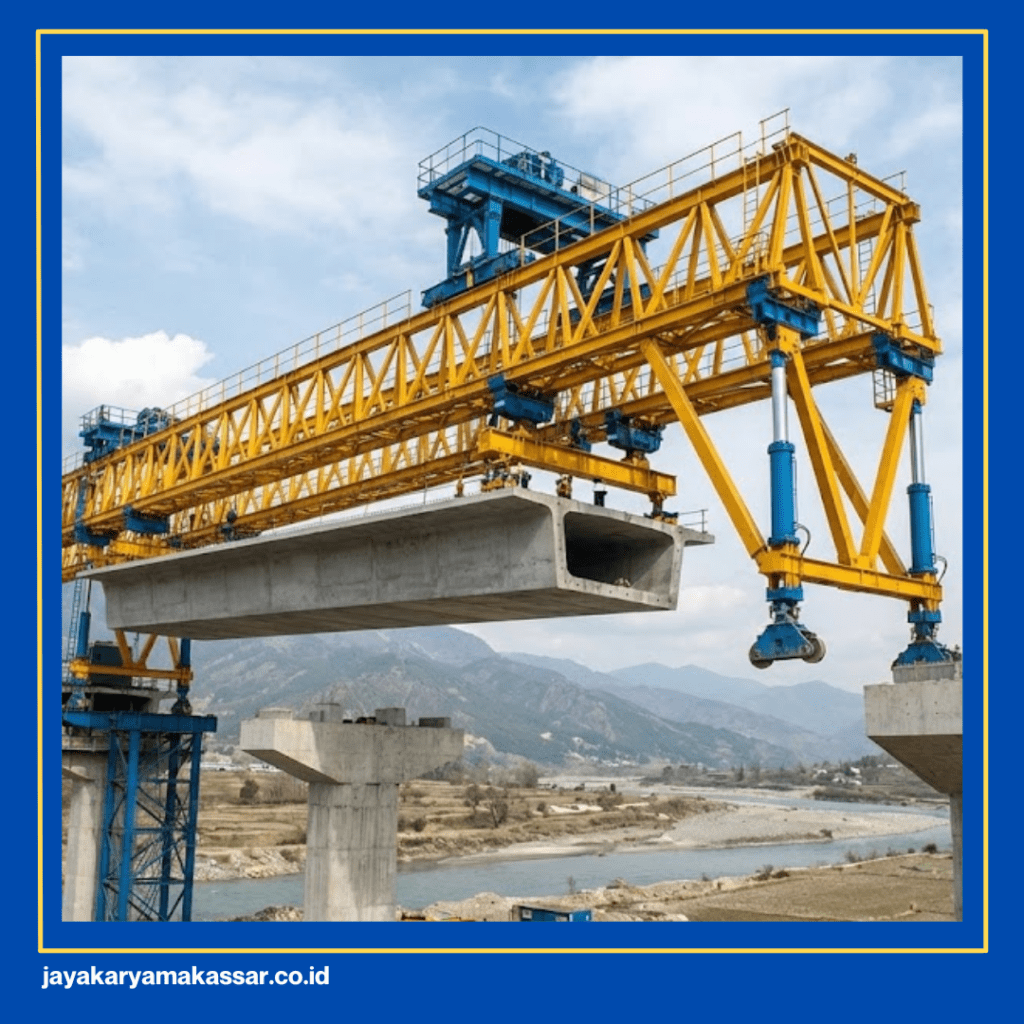

Di sinilah supremasi teknologi gantry crane bridge construction mengambil alih kendali. Mesin raksasa yang lebih dikenal sebagai Launching Gantry ini adalah pahlawan tanpa tanda jasa. Sistem ini menjadi tulang punggung utama pembangunan jembatan bentang panjang modern. Kehadirannya mutlak diperlukan dalam percepatan proyek jalan tol layang (elevated toll road). Alat ini memungkinkan perakitan beton melayang presisi dengan tingkat keamanan maksimal.
Mengenal Komponen Launching Gantry
Mesin raksasa ini terdiri dari sistem mekanis yang sangat kompleks. Mari kita bedah tiga komponen teknis penopang utamanya:
- Main Girder (Tulang Punggung) – Main girder bertindak sebagai tulang punggung utama struktur raksasa ini. Komponen ini berupa rangka baja panjang berdesain sangat kokoh. Rangka besi ini membentang lurus menghubungkan dua pilar jembatan (pier). Desain mutakhirnya mendistribusikan beban tonase secara merata ke seluruh pondasi.
- Lifting Winch (Otot Penarik) – Lifting winch berfungsi layaknya otot penarik yang sangat bertenaga. Sistem ini memadukan hoist khusus dan gulungan wire rope masif. Kawat baja ini bertugas mengangkat beton pracetak (precast) dari bawah. Operator mengandalkan komponen ini untuk memposisikan beton secara sangat presisi.
- Support Legs & Bogies (Kaki Berjalan) – Mesin ini memiliki kaki penyangga berupa support legs dan bogies. Komponen penggerak ini menggunakan mekanisme roda hidrolik yang sangat canggih. Sistem cerdas ini memungkinkan gantry crane melangkah maju secara mandiri. Alat ini berpindah dari satu pilar ke pilar berikutnya mulus.
Baca Juga: Factory Crane Types – Wajib Wire Rope Tavol!
Bagaimana Raksasa Ini Bekerja? (Metode Span-by-Span)
Metode pemasangan jembatan ini sangat efisien dan sistematis. Industri konstruksi mengenalnya dengan sebutan metode span-by-span. Berikut adalah tiga tahapan utama cara kerja sang raksasa:
1. Lifting (Pengangkatan Beban)
Proses bermula saat truk trailer membawa beton pracetak (precast). Kendaraan ini memarkirkan muatan tepat di bawah struktur alat. Lifting winch kemudian menurunkan kawat baja untuk mengikat muatan. Mesin penarik bertenaga masif ini mengangkat beton raksasa ke udara.
2. Positioning (Penempatan Presisi)
Setelah beton melayang, mesin menggesernya secara horizontal sepanjang rel. Operator mengatur posisi muatan agar sejajar dengan pilar jembatan. Mesin lalu menurunkan beton secara perlahan dan sangat akurat. Beton pracetak ini duduk sempurna menekan bantalan pilar (bearing pad).
3. Launching (Pergerakan Maju Melayang)
Ini adalah momen operasional paling krusial di lapangan. Setelah merampungkan satu bentangan, mesin harus berpindah ke depan. Sistem hidrolik canggih mendorong seluruh struktur rangka baja maju. Kaki penyangga mesin melangkah menuju pilar berikutnya secara mandiri. Raksasa baja ini seolah melayang merangkai bentangan jalan tol.
Mengapa Kontraktor Wajib Menggunakan Metode Ini?
Metode gantry crane menawarkan efisiensi waktu dan anggaran yang luar biasa. Manajer proyek wajib menggunakan teknologi ini untuk memangkas tenggat waktu. Anda bisa memasang tiang pancang dan beton secara paralel. Proses cepat ini tidak mengharuskan penutupan total arus lalu lintas. Keunggulan finansial lainnya adalah sistem kerja zero ground scaffolding. Kontraktor sama sekali tidak perlu membangun perancah dari dasar tanah. Metode melayang ini sangat menghemat biaya pembangunan jembatan laut.
Selain mempercepat progres, teknologi canggih ini menjamin keamanan tingkat tinggi. Risiko beton raksasa jatuh atau meleset menjadi sangat minim. Sistem lock hidrolik mencengkeram muatan pracetak dengan sangat kuat. Mekanisme pengunci ini menjaga stabilitas beban tetap presisi di udara. Performa ini mengalahkan ayunan liar dari alat crane darat konvensional. Investasi metode ini menyelamatkan nyawa pekerja dan reputasi perusahaan Anda. Proyek infrastruktur raksasa Anda pasti berjalan lancar tanpa insiden fatal.
Baca Juga: Crane Preventive Maintenance – Tips Merawat Wire Rope
Keselamatan Kerja (K3) pada Gantry Crane Konstruksi
Keselamatan dan Kesehatan Kerja (K3) adalah prioritas mutlak dalam proyek gantry crane. Ancaman terbesar bagi alat raksasa ini adalah beban angin (wind load) di ketinggian. Hembusan angin kencang berpotensi menggoyangkan beton pracetak ratusan ton di udara. Oleh karena itu, kontraktor wajib memasang sensor anemometer presisi tinggi pada puncak mesin. Alat ukur cerdas ini mendeteksi kecepatan angin secara real-time untuk memperingatkan tim. Operator harus segera menghentikan proses pengangkatan jika angin melewati batas aman standar operasional.
Selain faktor cuaca, kelayakan komponen mekanis menuntut inspeksi berlapis sebelum proyek bergulir. Tali kawat baja (wire rope) penahan beban utama wajib menjalani kalibrasi sangat ketat. Inspeksi mata telanjang semata tidak pernah cukup menjamin keutuhan struktur baja internal. Tim engineer wajib melakukan pengujian Non-Destructive Testing (NDT) untuk memindai cacat mikro. Teknologi mutakhir ini mendeteksi korosi tersembunyi atau kawat putus di dalam inti tali. Langkah preventif ini memastikan raksasa baja Anda beroperasi aman tanpa risiko putus mendadak.
FAQ (Pertanyaan Umum Seputar Gantry Konstruksi Jembatan)
Berikut adalah jawaban teknis atas pertanyaan umum mengenai mesin gantry konstruksi:
- Q: Berapa kapasitas angkat maksimal Launching Gantry? A: Kapasitas alat berat ini bergantung pada spesifikasi teknis mega proyek. Unit standar mampu mengangkat beban mulai dari 500 ton. Namun, model khusus bisa menahan tonase raksasa hingga 1000 ton lebih.
- Q: Apa bedanya Gantry Crane pabrik dengan Gantry Crane jembatan? A: Gantry crane pabrik berjalan di atas rel lantai secara horizontal. Fungsinya memindahkan material manufaktur di dalam area tertutup. Sebaliknya, gantry konstruksi jembatan melayang dari satu pilar ke pilar lain. Alat luar ruangan ini dirancang khusus menahan beban beton pracetak ekstrem.
- Q: Berapa lama waktu merakit alat ini di lokasi proyek? A: Proses perakitan raksasa baja ini membutuhkan perencanaan tingkat tinggi. Tim engineer ahli umumnya merampungkan instalasi dalam 3 hingga 4 minggu. Durasi ini sangat bergantung pada tingkat kerumitan desain dan cuaca lapangan.
Baca Juga: EOT Crane 5 Ton Wire Rope – Solusi Kerja Cepat
Sukseskan Mega Proyek Anda Bersama Ahlinya
Di balik megahnya jalan tol layang, ada mahakarya rekayasa bernama gantry crane. Mesin raksasa ini memastikan proyek infrastruktur raksasa Anda selesai tepat waktu. Jangan pernah mengambil risiko fatal dengan menggunakan komponen pengangkat di bawah standar. Keselamatan ribuan pekerja dan reputasi perusahaan Anda menjadi taruhan utamanya.
Pastikan wire rope dan hoist mesin gantry Anda selalu bersertifikat aman. Apakah Anda membutuhkan inspeksi kelayakan alat berat untuk proyek berikutnya? Tim engineer ahli kami siap memberikan solusi teknis paling akurat. Kami mendampingi Anda dari tahap perencanaan hingga eksekusi pengangkatan beban. Hubungi tim kami sekarang untuk menjamin keamanan mahakarya konstruksi Anda.
