EOT crane girder adalah struktur balok utama pada Electric Overhead Travelling Crane yang berfungsi menopang beban angkat serta menjadi jalur pergerakan trolley dan hoist. Girder menerima kombinasi gaya statis dan dinamis, termasuk beban vertikal, gaya lateral, serta efek kejut selama proses lifting.
Secara teknis, desain girder harus memenuhi batas defleksi, tegangan izin, dan faktor keamanan sesuai standar engineering. Dengan demikian, performa crane sangat dipengaruhi oleh kualitas perancangan girder yang digunakan.
Selain sebagai penahan beban, girder juga berperan menjaga keselarasan lintasan gerak trolley agar operasi tetap stabil dan minim getaran. Ketidaktepatan desain dapat menyebabkan banyak kerusakan. Oleh karena itu, perhitungan momen lentur, shear force, dan distribusi beban menjadi bagian penting dalam tahap desain.
Jenis EOT Crane Girder
Di industri, terdapat 2 jenis girder yang paling banyak digunakan. Berikut penjelasan lengkapnya!

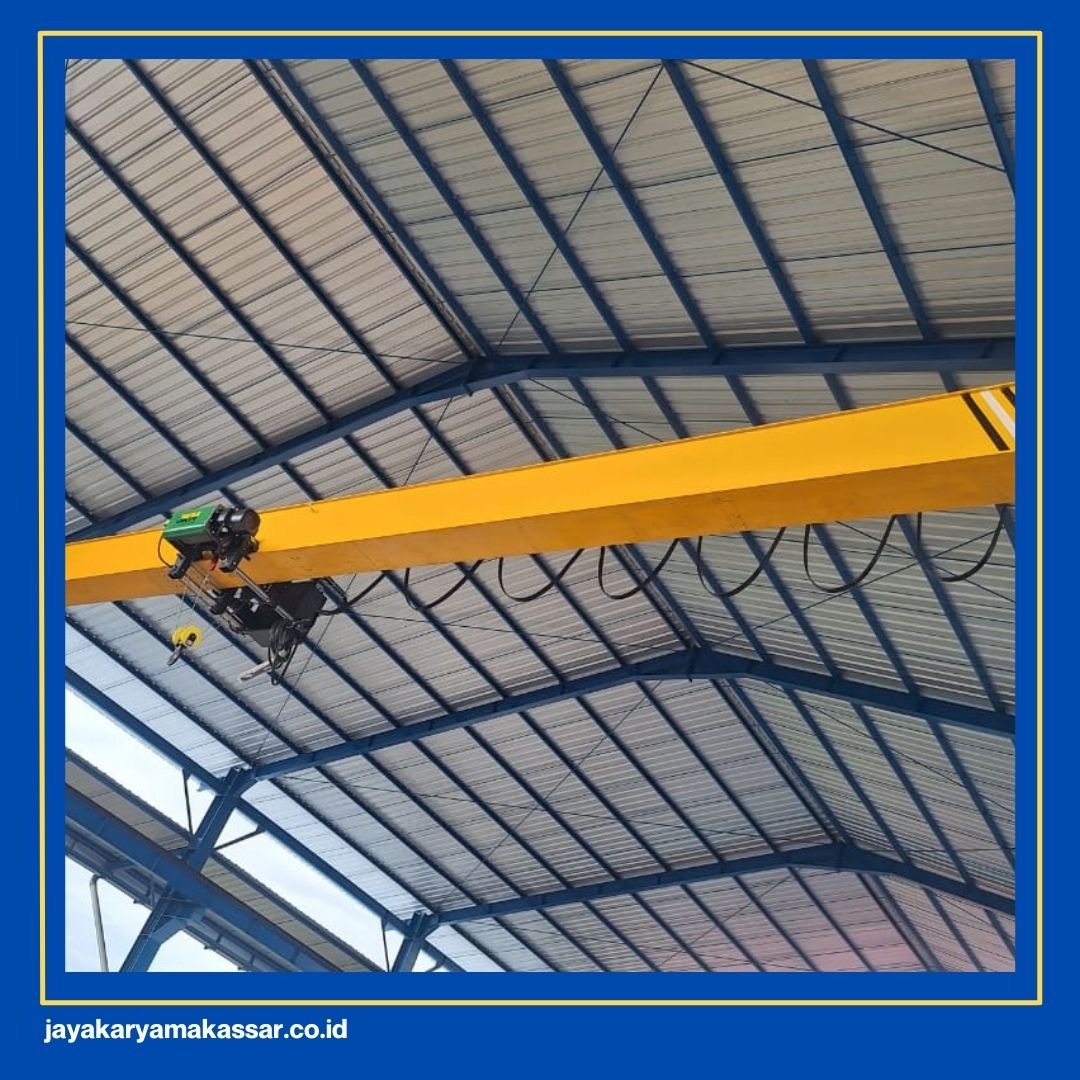

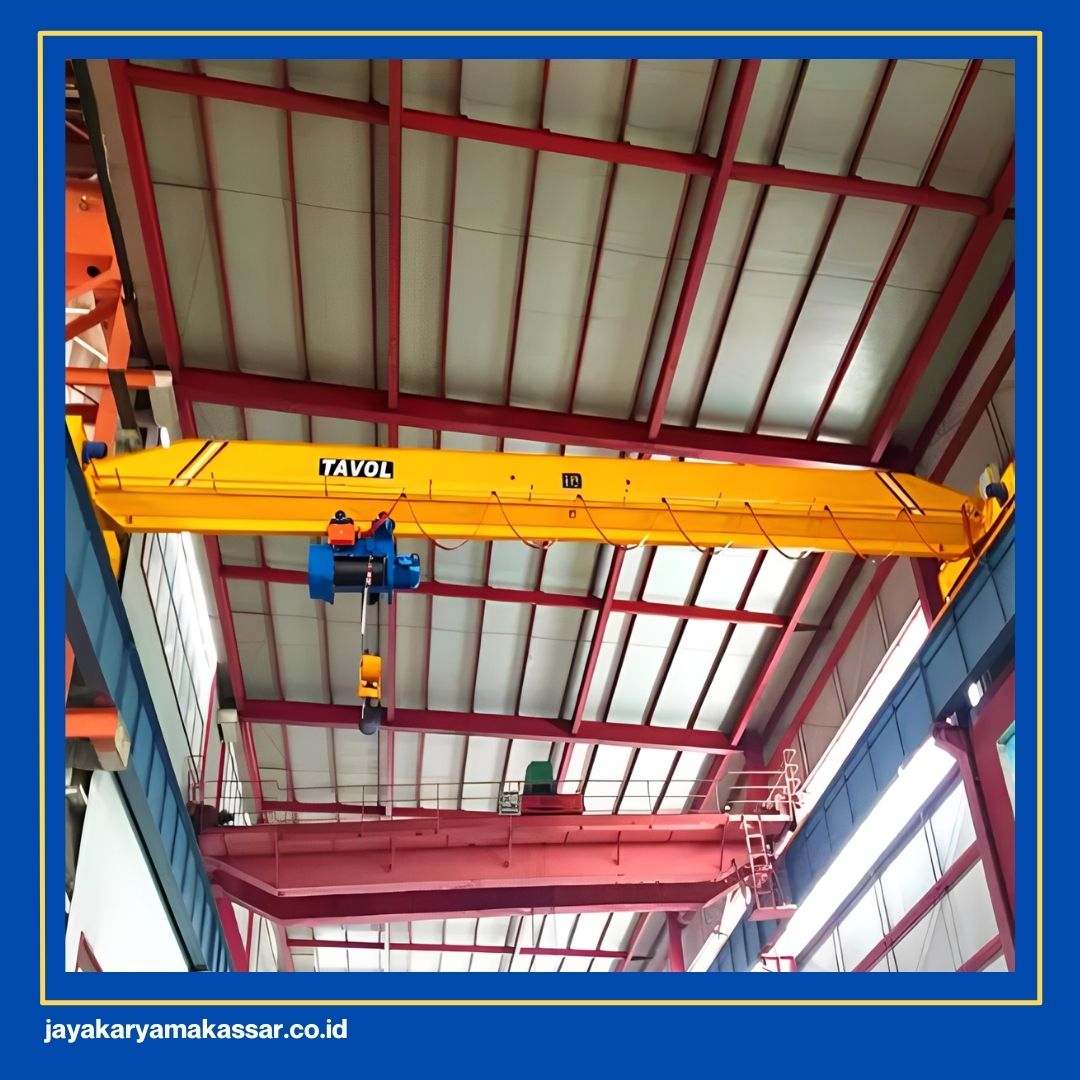

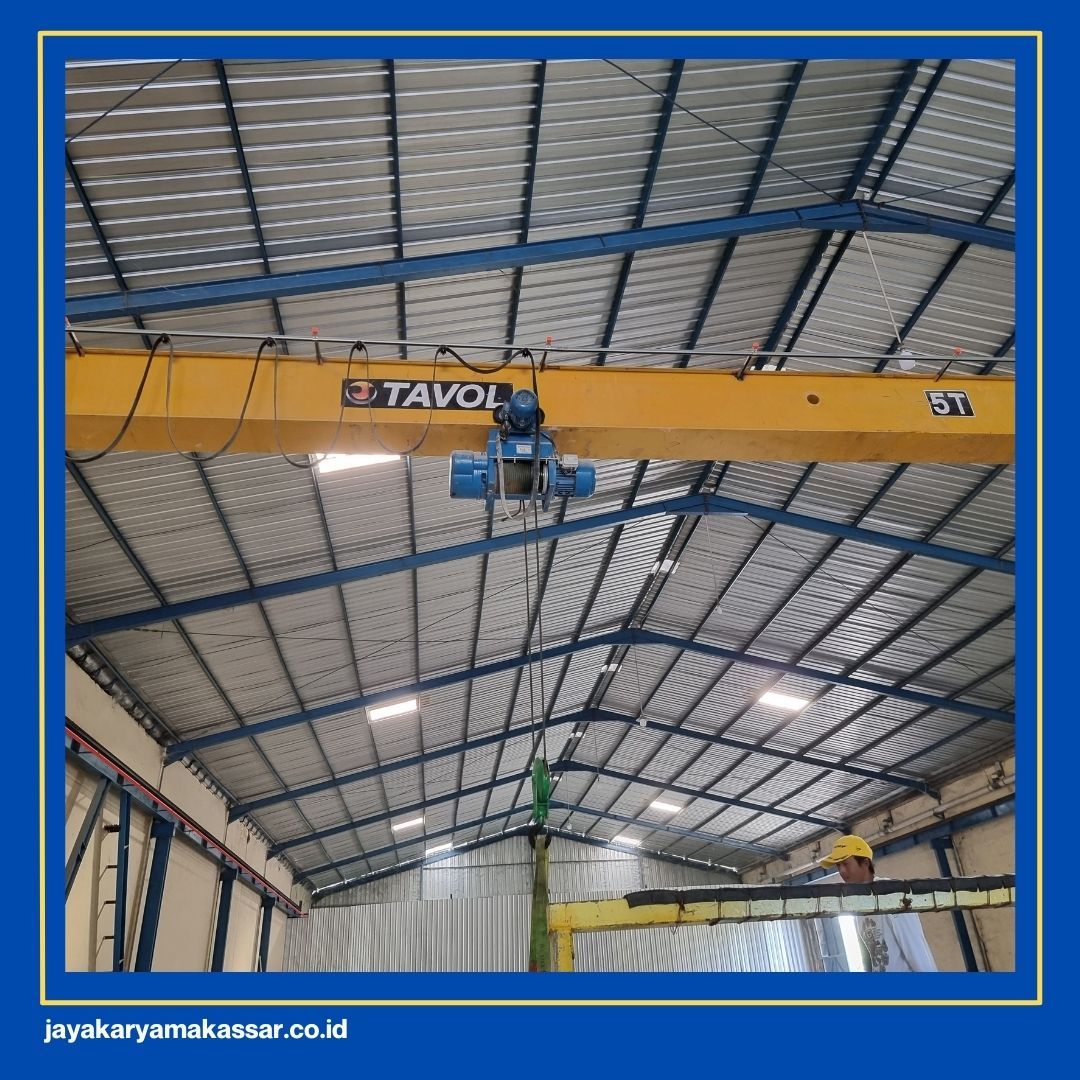

1. Single Girder Crane
Pada aplikasi industri, single girder sering dipilih untuk workshop, gudang, lini produksi, dan fasilitas dengan duty cycle moderat. Sistem ini memberikan keseimbangan antara efisiensi biaya, kemudahan instalasi, dan performa operasional yang memadai.
Walaupun sederhana, girder tetap wajib memenuhi kriteria defleksi dan tegangan izin agar umur pakai tetap panjang. Kami selalu menekankan bahwa efisiensi tidak boleh mengorbankan faktor keselamatan dan keandalan.

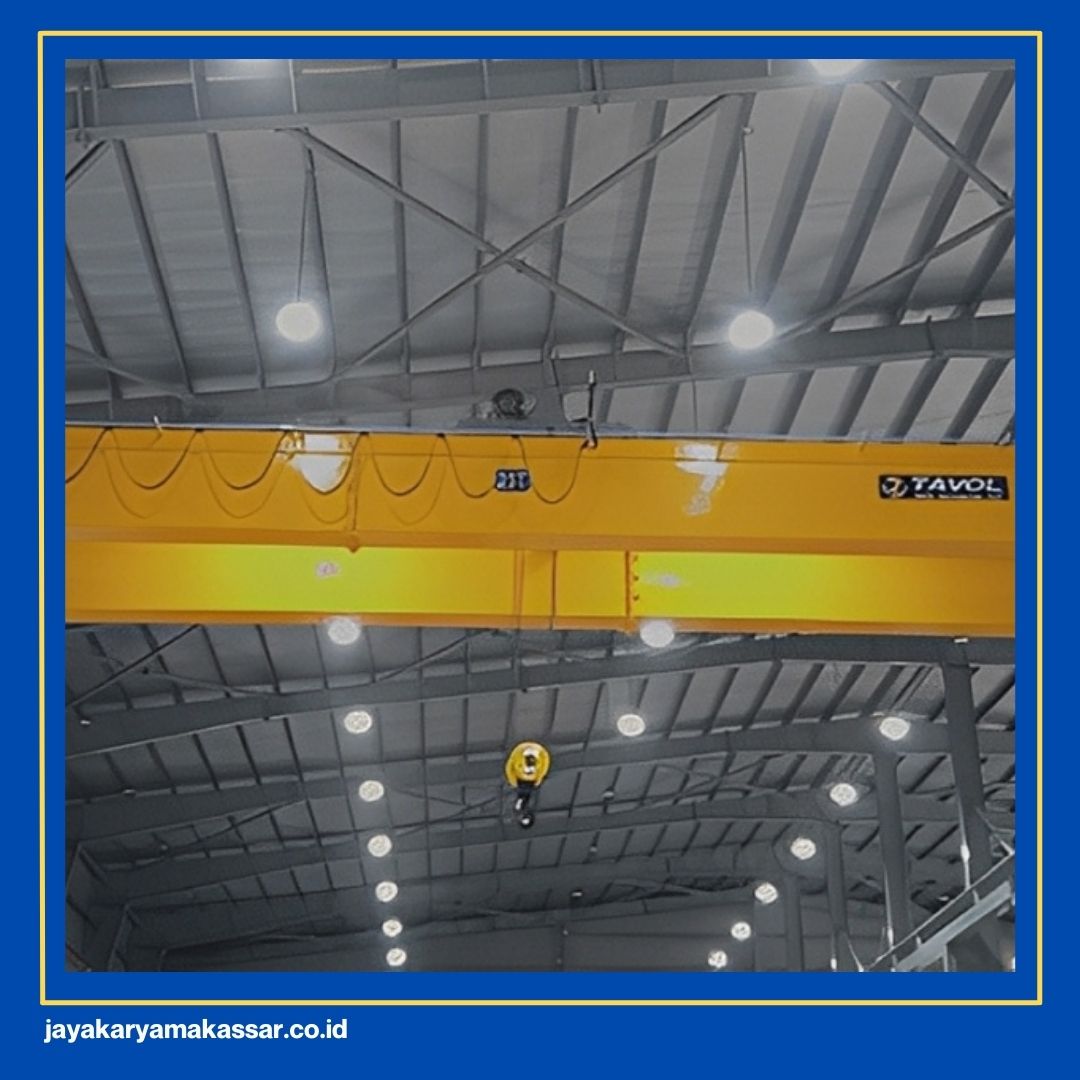

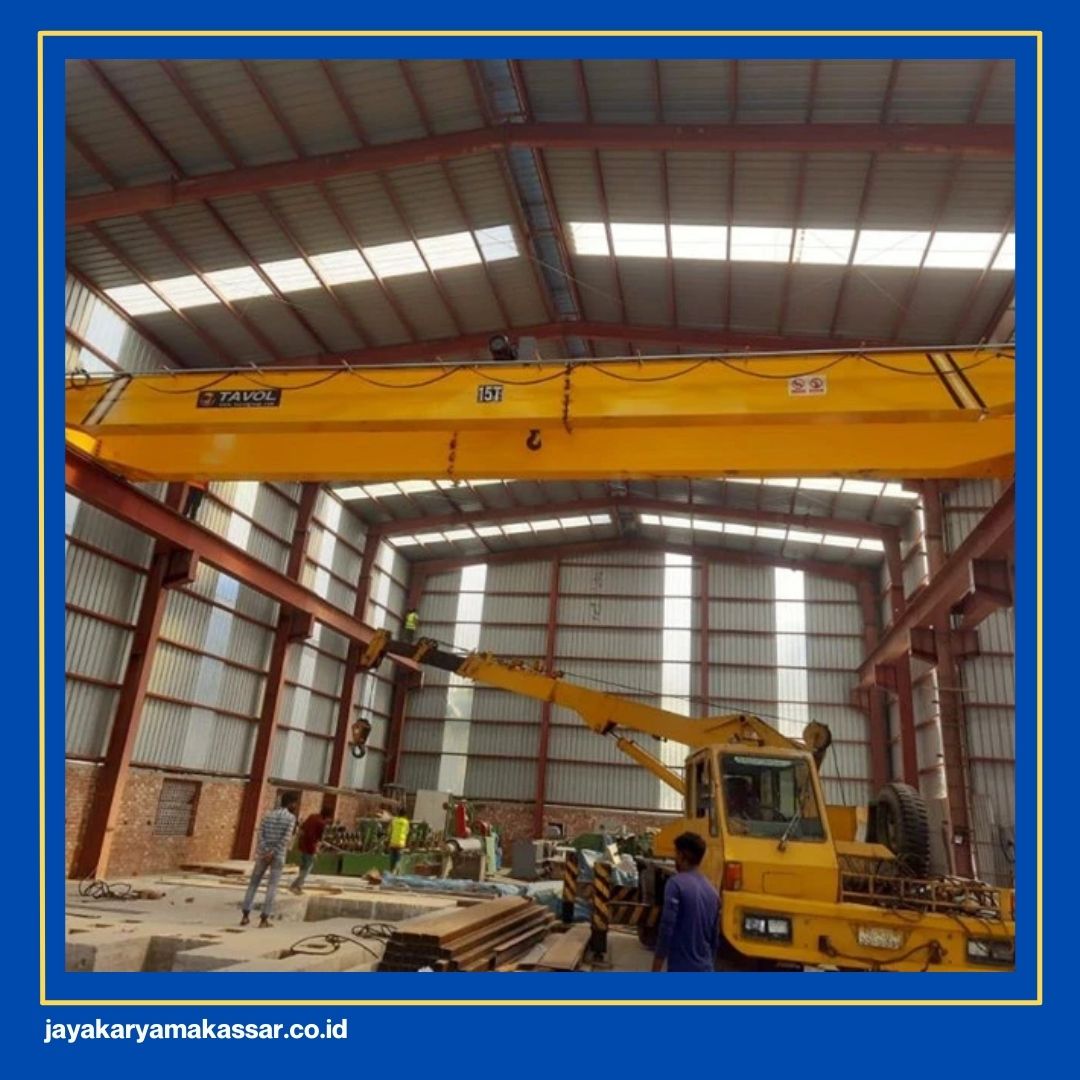

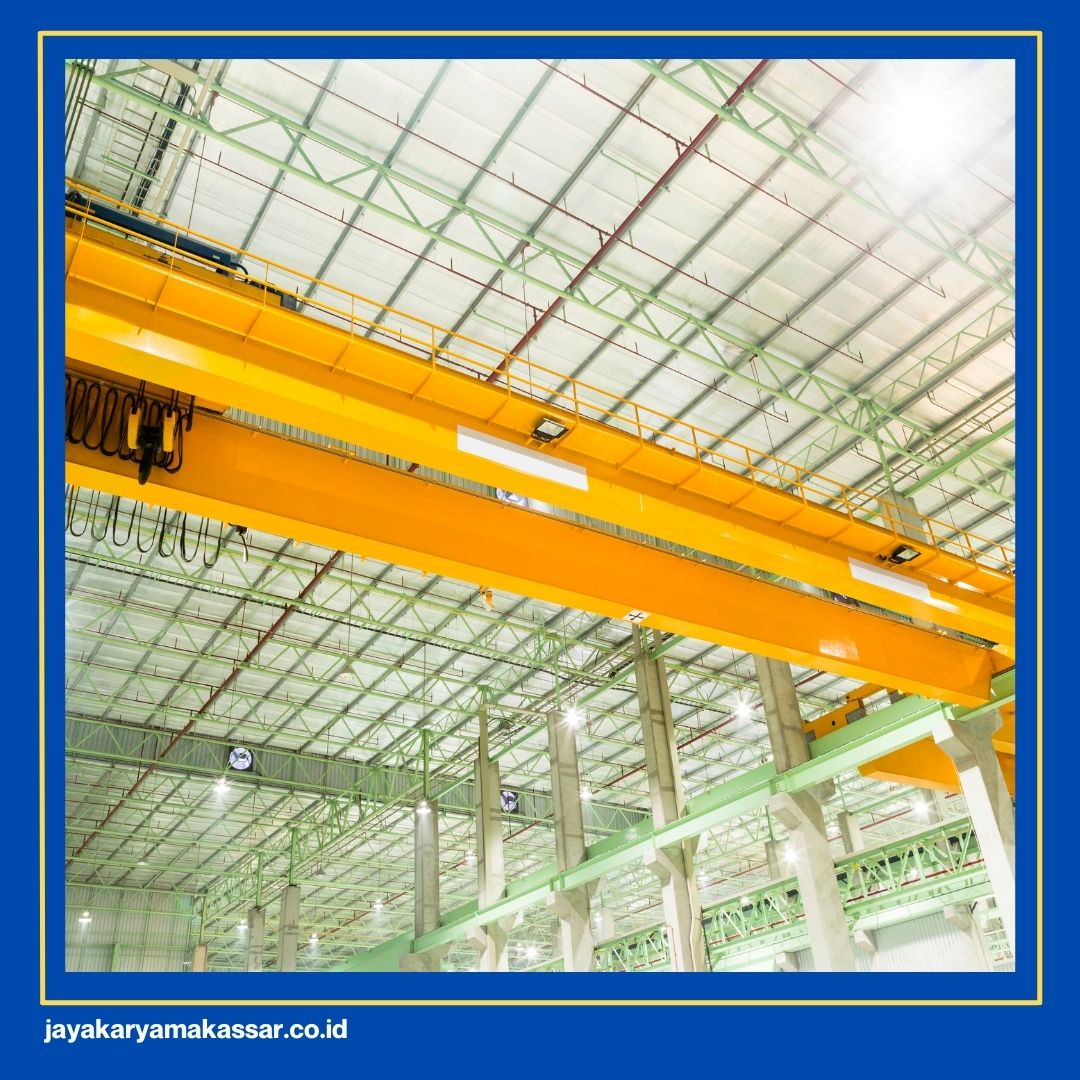

2. Double Girder Crane
Dalam praktiknya, double girder crane ideal untuk industri baja, pembangkit listrik, manufaktur berat, dan area dengan kebutuhan span besar. Struktur yang lebih kaku membantu mengurangi defleksi, getaran, serta tegangan siklik selama operasi intensif.
Walaupun investasi awal lebih tinggi, sistem ini unggul dalam hal durability dan fleksibilitas teknis. Anda akan memperoleh margin keselamatan dan performa jangka panjang yang lebih baik.
Perbedaan Single vs Double Girder
| Aspek | Single Girder | Double Girder |
| Struktur utama | Satu balok girder | Dua balok girder |
| Kapasitas angkat | Ringan–menengah | Menengah–berat |
| Lifting height | Terbatas oleh hoist di bawah girder | Lebih optimal (trolley di atas) |
| Bobot struktur | Lebih ringan | Lebih berat dan kaku |
| Biaya investasi | Lebih ekonomis | Lebih tinggi |
| Aplikasi umum | Workshop, gudang, produksi ringan | Industri berat, span besar |
Baca juga: Perbedaan Lengkap Keduanya
Faktor Teknis dalam Memilih EOT Crane Girder
Berikut faktor-faktor yang wajib Anda perhatikan secara cermat sebelum memilih tipe girder.
1. Kapasitas Beban Kerja (SWL)
Kapasitas Safe Working Load menentukan dimensi, profil, dan kekuatan material girder yang dibutuhkan. Beban yang dihitung tidak hanya mencakup load nominal, tetapi juga faktor dinamis dan impact selama lifting. Perhitungan momen lentur dan tegangan harus berada dalam batas izin standar desain. Kami memastikan bahwa setiap girder dirancang dengan faktor keamanan yang sesuai regulasi.
Selain itu, variasi beban operasional juga perlu dipertimbangkan, terutama pada aplikasi dengan fluktuasi load tinggi. Overloading berulang dapat mempercepat fatigue dan menurunkan umur pakai struktur. Oleh karena itu, pemilihan kapasitas harus realistis berdasarkan kebutuhan aktual. Anda sebaiknya menghindari pendekatan “cukup kuat secara teori” tanpa verifikasi teknis.
Baca juga: Pembagian Kelas Kapasitas Overhead Crane Industri
2. Span Crane
Span memengaruhi momen lentur maksimum yang bekerja pada girder selama crane beroperasi. Semakin panjang bentang, semakin besar kebutuhan kekakuan dan kontrol defleksi struktur. Desain harus menjaga batas defleksi agar stabilitas trolley tetap terjamin. Kami menghitung parameter ini secara detail untuk mencegah deformasi berlebih.
Selain aspek struktural, span juga berdampak pada biaya fabrikasi dan instalasi sistem runway. Kesalahan estimasi dapat menyebabkan redesign yang mahal di kemudian hari. Oleh sebab itu, pengukuran dan validasi dimensi bangunan menjadi langkah krusial. Anda dan kami perlu memastikan data lapangan benar-benar akurat.
3. Duty Class/Klasifikasi Kerja
Duty class menggambarkan frekuensi operasi, spektrum beban, dan tingkat kelelahan struktur selama masa pakai crane. Crane dengan duty tinggi membutuhkan girder dengan kekakuan dan daya tahan fatigue yang lebih besar. Desain ini biasanya melibatkan profil lebih kuat dan kontrol tegangan siklik ketat. Kami menyesuaikan spesifikasi girder berdasarkan klasifikasi kerja tersebut.
Mengabaikan duty cycle sering kali menjadi penyebab utama kegagalan dini pada crane industri. Struktur mungkin aman pada beban statis, tetapi rentan terhadap beban berulang intensif. Oleh karena itu, analisis fatigue menjadi bagian integral dalam desain. Anda wajib memahami pola operasi sebelum menentukan jenis crane.
Baca juga: Klasifikasi Kerja EOT Crane
4. Lifting Height
Kebutuhan lifting height memengaruhi konfigurasi girder serta tipe hoist yang digunakan. Double girder umumnya menawarkan ruang angkat lebih optimal karena trolley berada di atas balok. Pemilihan desain harus mempertimbangkan headroom dan batas struktur atap. Kami membantu mengevaluasi solusi terbaik sesuai kondisi fasilitas Anda.
Selain aspek teknis, lifting height juga berdampak pada efisiensi proses produksi dan handling material. Ketinggian angkat yang kurang dapat membatasi fleksibilitas operasional. Sebaliknya, spesifikasi berlebih dapat meningkatkan biaya tanpa manfaat signifikan. Oleh karena itu, analisis kebutuhan nyata sangat penting.
5. Lingkungan Kerja
Kondisi lingkungan seperti temperatur tinggi, kelembapan, debu, atau atmosfer korosif memengaruhi material dan proteksi girder. Struktur harus dirancang dengan coating, perlindungan korosi, dan toleransi termal yang sesuai. Kami menyesuaikan desain agar crane tetap andal dalam kondisi ekstrem. Faktor ini sering diabaikan padahal berdampak besar pada durability.
Selain itu, lingkungan outdoor memerlukan perhatian tambahan terhadap beban angin dan perlindungan cuaca. Desain yang tepat akan menjaga stabilitas dan umur pakai struktur. Pemilihan material tanpa mempertimbangkan lingkungan dapat mempercepat degradasi. Anda sebaiknya memasukkan variabel ini sejak tahap awal perencanaan.
6. Struktur Bangunan dan Runway
Girder harus kompatibel dengan kapasitas struktur bangunan dan runway beam yang tersedia. Beban reaksi roda crane akan diteruskan ke kolom dan pondasi, sehingga analisis struktur menjadi wajib. Kami selalu melakukan evaluasi teknis sebelum instalasi untuk mencegah overstress. Keselarasan sistem crane dan bangunan menentukan keselamatan jangka panjang.
Selain kekuatan, toleransi alignment runway juga penting untuk menjaga kelancaran gerak crane. Misalignment dapat memicu keausan roda, getaran, dan beban lateral berlebih. Oleh karena itu, inspeksi dan koreksi struktur menjadi bagian dari proses engineering. Anda akan mendapatkan sistem yang stabil dan aman.
Baca juga: EOT Crane Drawing
Tips Memilih EOT Crane Girder
- Pilih kapasitas berdasarkan kebutuhan operasional aktual, bukan sekadar estimasi kasar atau asumsi masa depan yang belum pasti. Spesifikasi yang tepat membantu menjaga efisiensi biaya sekaligus keselamatan kerja.
- Pertimbangkan duty class sejak awal karena frekuensi operasi dan spektrum beban sangat memengaruhi desain struktur. Pendekatan ini mencegah fatigue dan kegagalan dini.
- Evaluasi span dan lifting height secara realistis agar crane dapat bekerja optimal dalam batas struktur bangunan. Kesalahan dimensi sering berujung redesign mahal.
- Sesuaikan material dan proteksi girder dengan lingkungan kerja, terutama pada area panas atau korosif. Perlindungan yang tepat memperpanjang umur pakai.
- Lakukan konsultasi teknis dengan vendor engineering agar seluruh parameter desain tervalidasi secara profesional. Analisis struktural yang akurat mengurangi risiko operasional.
Baca juga: Fungsi End Carriage pada Crane
Kesalahan Umum Saat Memilih Crane Girder
- Fokus pada harga tanpa mempertimbangkan duty class dan faktor fatigue yang menentukan keandalan jangka panjang. Pendekatan ini sering memicu biaya maintenance tinggi.
- Mengabaikan analisis struktur bangunan sehingga runway dan kolom menerima beban di luar kapasitas desain. Risiko overstress menjadi sangat besar.
- Salah memperkirakan beban dinamis dan impact load selama lifting, terutama pada aplikasi dengan operasi intensif. Defleksi dan getaran meningkat signifikan.
- Memilih lifting height yang tidak sesuai kebutuhan aktual sehingga membatasi fleksibilitas operasional. Efisiensi proses pun menurun.
Baca juga: Spare Part yang Dibutuhkan EOT Crane
Konsultasi Desain EOT Crane Girder
Jika Anda membutuhkan solusi EOT crane girder yang dirancang presisi sesuai kebutuhan industri, PT Jaya Karya Makassar menyediakan layanan konsultasi gratis untuk membantu analisis teknis, pemilihan spesifikasi, serta evaluasi struktur fasilitas Anda.
Setiap unit crane dapat dicustom berdasarkan kapasitas, span, duty class, dan kondisi lingkungan kerja agar performa benar-benar optimal. Selain itu, setiap pembelian unit crane dari kami akan mendapatkan free pelatihan operator, sehingga tim Anda dapat mengoperasikan sistem secara aman, efisien, dan sesuai prosedur keselamatan.
