Dudukan hoist crane merupakan struktur penopang utama yang memastikan sistem lifting dapat bekerja dengan aman, stabil, dan sesuai kapasitas. Banyak industri menganggap mesin hoist sebagai komponen utama, padahal kekuatan dudukan hoist crane justru menentukan kelancaran pengangkatan sehari-hari.
Tanpa struktur yang benar, risiko defleksi, kelonggaran sambungan, dan kerusakan lintasan dapat meningkat, terutama pada aktivitas material handling yang intensif. Oleh karena itu, PT Jaya Karya Makassar sebagai distributor crane Tavol sejak 2015 menyediakan paket lengkap hoist beserta dudukan dan konstruksinya.
Kami menjual dudukan hoist crane dalam satu paket berupa gantry atau overhead crame karena pemasangan struktur penopang harus dihitung secara menyeluruh berdasarkan jenis derek dan kapasitasnya. Dengan sistem paket, Anda akan mendapatkan instalasi yang sesuai standar keamanan serta dukungan teknis mulai dari desain hingga load test.
Melalui artikel ini, Anda akan mengetahui berbagai jenis dudukan hoist crane, standar ukuran beam yang umum digunakan, cara memilih dudukan yang sesuai kebutuhan, dan jenis crane apa saja yang menggunakan struktur pendukung tersebut.
Baca juga: Berikut ini Desain Overhead dan Gantry Crane
Jenis-Jenis Dudukan Hoist Crane
Dudukan hoist crane memiliki beberapa model yang disesuaikan dengan kebutuhan industri, jenis lintasan, serta kapasitas angkat yang digunakan. Setiap jenis dudukan memiliki karakteristik teknis yang berbeda, sehingga pemilihannya harus mempertimbangkan faktor lingkungan kerja dan mekanisme pergerakan hoist. Dengan memahami jenis dudukan ini, Anda bisa menentukan struktur penopang hoist yang paling sesuai dari sisi efisiensi maupun keamanan.
1. Monorail Beam
Monorail beam merupakan jenis dudukan hoist crane yang menggunakan satu lintasan beam sebagai jalur gerak hoist. Penggunaannya sangat umum di jalur produksi karena memberikan alur perpindahan material yang linear dan efisien.
Monorail beam dikenal ekonomis dan mudah pemasangannya, sehingga menjadi pilihan banyak industri kecil hingga menengah. Struktur penopang ini ideal untuk aktivitas pengangkatan yang tidak memerlukan gerak kompleks.
2. Overhead Crane Girder
Overhead crane girder menggunakan girder single atau double sebagai lintasan utama. Sistem ini memungkinkan hoist bergerak secara horizontal dan vertikal dalam area kerja yang luas.
Dudukan jenis ini banyak digunakan di pabrik manufaktur, gudang besar, dan industri berat yang membutuhkan kontrol pengangkatan presisi. Girder dirancang untuk memenuhi standar defleksi agar tetap aman saat menerima beban dinamis dari hoist.

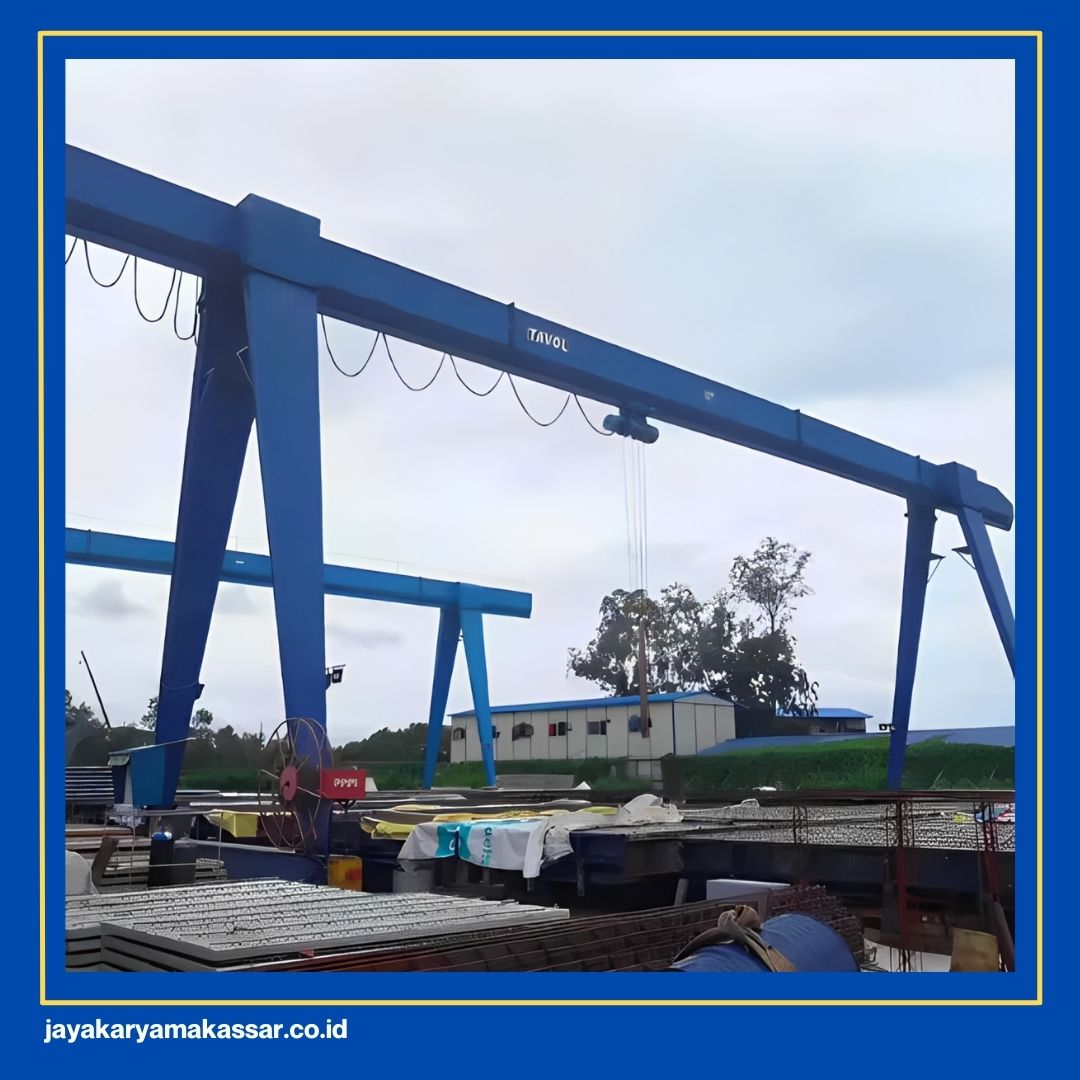

3. Gantry Crane Beam
Gantry crane beam berdiri di atas struktur kaki atau portal, sehingga tidak membutuhkan dukungan dari bangunan. Sistem ini sangat cocok untuk area outdoor maupun workshop yang tidak memiliki konstruksi atap kuat.
Gantry beam dapat menahan kapasitas besar dan memiliki mobilitas tinggi karena struktur kaki dapat dirancang fixed maupun movable. Jenis dudukan ini sering digunakan pada proyek konstruksi dan pelabuhan.
Baca juga: Bagaimana Cara Memilih Kapasitas Hoist Crane yang Tepat? Ini Jawabannya!
Standar Ukuran Beam untuk Dudukan Hoist Crane
Pemilihan ukuran beam sangat menentukan kekuatan dan keamanan dudukan hoist crane, sehingga tidak boleh dilakukan sembarangan. Beam harus memiliki ketebalan, tinggi profil, dan kekuatan material yang sesuai dengan beban kerja.
Kesalahan dalam memilih ukuran beam dapat menyebabkan struktur melengkung atau bahkan gagal menahan beban. Oleh karena itu, standar ukuran beam wajib dijadikan acuan sebelum instalasi dilakukan.
1. Ukuran Beam yang Umum Digunakan
Beam adalah material yang paling banyak digunakan dalam dudukan hoist crane karena kekuatannya yang tinggi terhadap beban vertikal. Umumnya industri menggunakan beam dengan ukuran 200 × 100, 250 × 125, hingga 300 × 150 tergantung kapasitas hoist.
Semakin besar tonasenya, semakin besar ukuran beam yang diperlukan untuk menjaga stabilitas struktur. Penggunaan beam standar membantu memastikan hoist berjalan dengan aman.
2. Faktor Penentu Ukuran Beam
Ada beberapa faktor yang perlu diperhatikan dalam menentukan ukuran beam untuk dudukan hoist crane. Kapasitas angkat menjadi faktor utama karena menentukan besar beban yang bekerja pada struktur penopang.
Selain itu, panjang bentang dan jenis hoist, seperti chain hoist atau wire rope hoist juga memengaruhi pemilihan ukuran beam. Semakin panjang lintasan, semakin besar ukuran beam agar defleksi tetap berada dalam batas aman.
3. Ketentuan Teknis Tambahan
Selain ukuran fisik beam, ada beberapa ketentuan teknis penting untuk memastikan dudukan hoist crane memenuhi standar keselamatan. Material beam harus memiliki yield strength yang disesuaikan dengan standar agar aman digunakan.
Selain itu, sambungan beam dengan kolom harus menggunakan bracket atau clamp standar industri. Perhitungan defleksi juga wajib dilakukan untuk mencegah kerusakan jangka panjang pada struktur.
Cara Memilih Dudukan Hoist Crane yang Tepat
Memilih dudukan hoist crane tidak bisa dilakukan hanya berdasarkan harga atau ukuran beam saja. Pemilihan struktur harus mempertimbangkan kapasitas angkat, jenis pekerjaan, dan lingkungan operasional.
Jika struktur tidak sesuai dengan kebutuhan kerja, hoist bisa cepat aus, pergerakannya tidak stabil, dan risiko kecelakaan dapat meningkat. Oleh karena itu, pemilihan dudukan harus dilakukan secara komprehensif dan penuh perhitungan.
1. Sesuaikan dengan Kapasitas Hoist
Kapasitas hoist merupakan faktor utama yang menentukan kekuatan dudukan derek hoist. Untuk hoist kapasitas kapasitas 3 ton hingga 5 ton, ukuran beam harus ditingkatkan ke 200 hingga 300. Penyesuaian ini penting agar struktur tidak mengalami defleksi berlebih saat hoist mengangkat beban secara dinamis.
2. Perhatikan Lingkungan Kerja
Lingkungan operasional sangat memengaruhi desain dudukan hoist crane yang akan dipasang. Jika hoist digunakan pada area outdoor atau tempat yang lembap, struktur harus dilapisi coating anti karat untuk memperpanjang umur pemakaian.
Untuk area dengan getaran tinggi, penguatan bracket tambahan sangat diperlukan agar dudukan tetap kokoh. Pertimbangan lingkungan ini akan memastikan hoist bekerja stabil dan aman dalam jangka panjang.
3. Gunakan Teknisi Berpengalaman
Memasang dudukan hoist crane tidak hanya membutuhkan beam yang kuat tetapi juga keahlian mengukur beban dinamis, getaran, dan sambungan struktur. Oleh karena itu, instalasi wajib dilakukan oleh teknisi berpengalaman yang memahami standar keamanan.
Setelah pemasangan selesai, load test harus dilakukan untuk memastikan struktur berfungsi sesuai spesifikasi. Dokumentasi instalasi juga diperlukan untuk kebutuhan inspeksi di masa depan.
Baca juga: Model dan Jenis Crane Gantry dari PT Jaya Karya Makassar
Jenis Hoist Crane yang Tersedia
PT Jaya Karya Makassar memahami pentingnya kekuatan hoist crane untuk industri. Oleh karena itu, kami menyediakan dua jenis hoist crane dengan dudukan berkualitas tinggi. Struktur penopang yang tepat akan membantu hoist bekerja lebih efisien serta mengurangi risiko overload maupun kerusakan mekanis selama operasional berlangsung di pabrik atau proyek.
- Overhead crane merupakan sistem yang menggunakan lintasan girder untuk menggerakkan hoist secara horizontal dan vertikal. Tipe ini memerlukan dudukan hoist crane yang kuat karena umumnya digunakan pada kapasitas menengah hingga tinggi. Struktur girder memungkinkan hoist bekerja pada area luas, sehingga sering dipakai di industri manufaktur. Penggunaan girder ini memberikan kontrol penuh terhadap alur pengangkatan material.
- Gantry crane menggunakan struktur kaki sebagai penopang beam, sehingga tidak tergantung pada bangunan. Hoist bergerak di atas lintasan beam yang ditopang oleh kaki gantry, sehingga sangat fleksibel untuk area terbuka. Sistem ini ideal digunakan pada area konstruksi dan workshop yang membutuhkan mobilitas tinggi. Karena berdiri sendiri, dudukan harus memiliki kestabilan tinggi agar hoist bekerja tanpa gangguan.
Baca juga: Model dan Jenis Crane Overhead dari PT Jaya Karya Makassar
Paket Crane Lengkap dengan Dudukan yang Aman dan Terstandarisasi
Jika Anda membutuhkan dudukan hoist crane yang aman, kuat, dan sesuai standar industri, PT Jaya Karya Makassar menyediakan paket lengkap berupa Overhead Crane dan Gantry Crane kapasitas 3 ton dan 5 ton.
Kami menyediakan layanan konsultasi gratis, fabrikasi, instalasi, hingga load test, sehingga Anda mendapatkan solusi lifting yang benar-benar siap pakai. Hubungi kami sekarang untuk mendapatkan sistem crane yang lengkap, aman, dan efisien untuk kebutuhan industri Anda.
