Crab Overhead Crane – Fungsi dan Gerakan Utama

Dalam sebuah overhead crane, proses mengangkat material bukan hanya bergantung pada hook atau hoist. Di balik setiap pengangkatan terdapat sebuah unit yang mengintegrasikan berbagai mekanisme penting agar beban dapat bergerak secara aman, stabil, dan presisi. Unit tersebut dikenal sebagai crab overhead crane. Lalu, apa itu crane overhead crane? Berikut penjelasannya!

Table of Contents

Apa Itu Crab Overhead Crane?

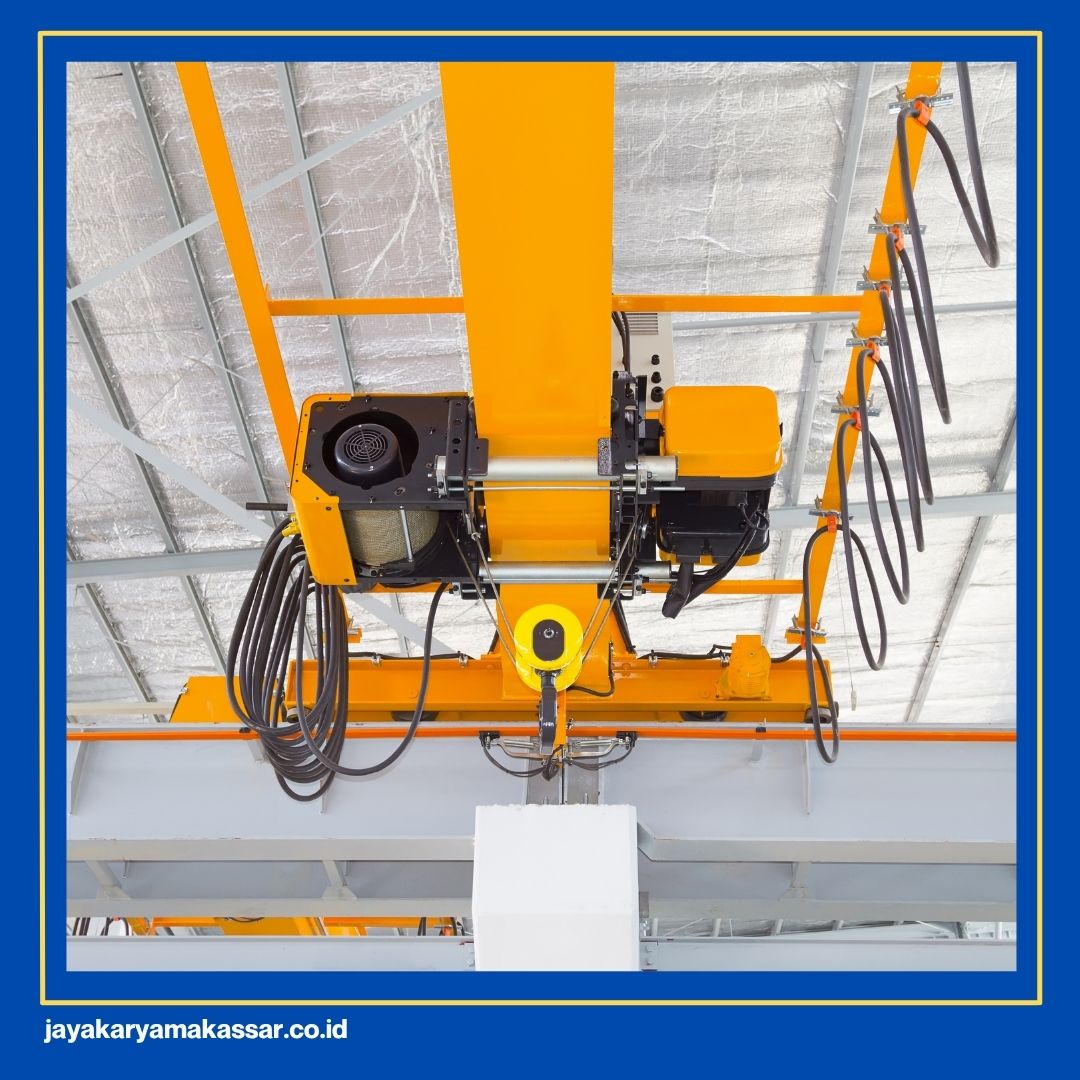

Crab overhead crane adalah unit pengangkat (lifting unit) yang dipasang di atas bridge pada sebuah double girder overhead crane. Crab bukan hanya sebuah trolley atau hoist, melainkan satu assembly yang menggabungkan berbagai komponen mekanis dan kelistrikan menjadi satu sistem pengangkatan yang utuh. Di dalam satu unit crab umumnya terdapat beberapa komponen utama, antara lain:

Wire rope hoist
Motor hoisting
Drum wire rope
Gearbox
Brake system
Hook block
Motor trolley
Roda trolley
Frame atau rangka utama

Seluruh komponen tersebut dirancang agar mampu bekerja secara terpadu ketika crane mengangkat dan memindahkan material. Karena seluruh mekanisme berada dalam satu unit, proses instalasi, inspeksi, hingga perawatan menjadi lebih terstruktur.

Istilah crab paling umum digunakan pada double girder overhead crane. Sementara itu, pada single girder overhead crane, mekanisme pengangkat biasanya menggunakan electric wire rope hoist yang dipasang langsung pada trolley. Walaupun sama-sama berfungsi mengangkat beban, konstruksi keduanya memiliki perbedaan sehingga penyebutannya juga berbeda dalam dunia crane.

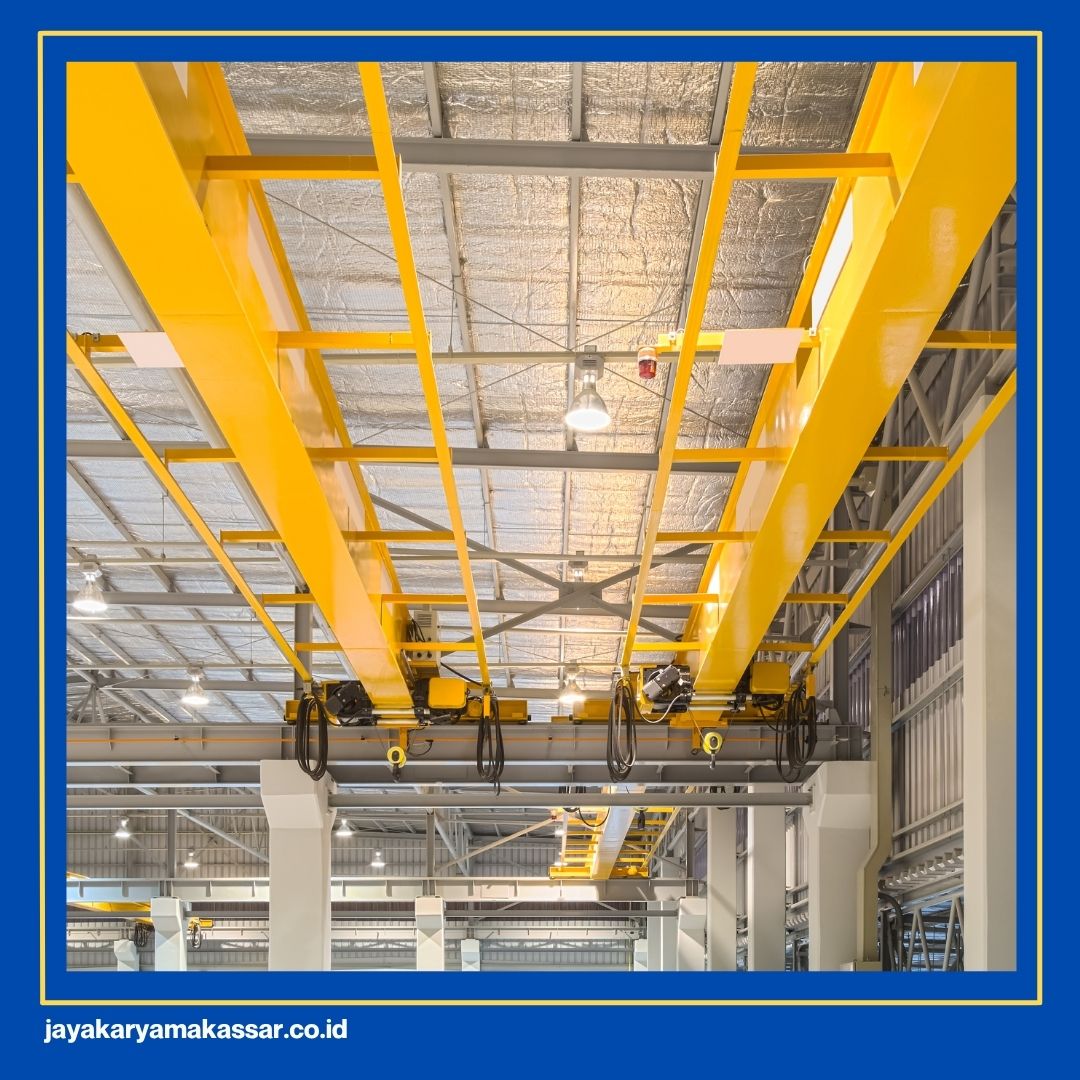

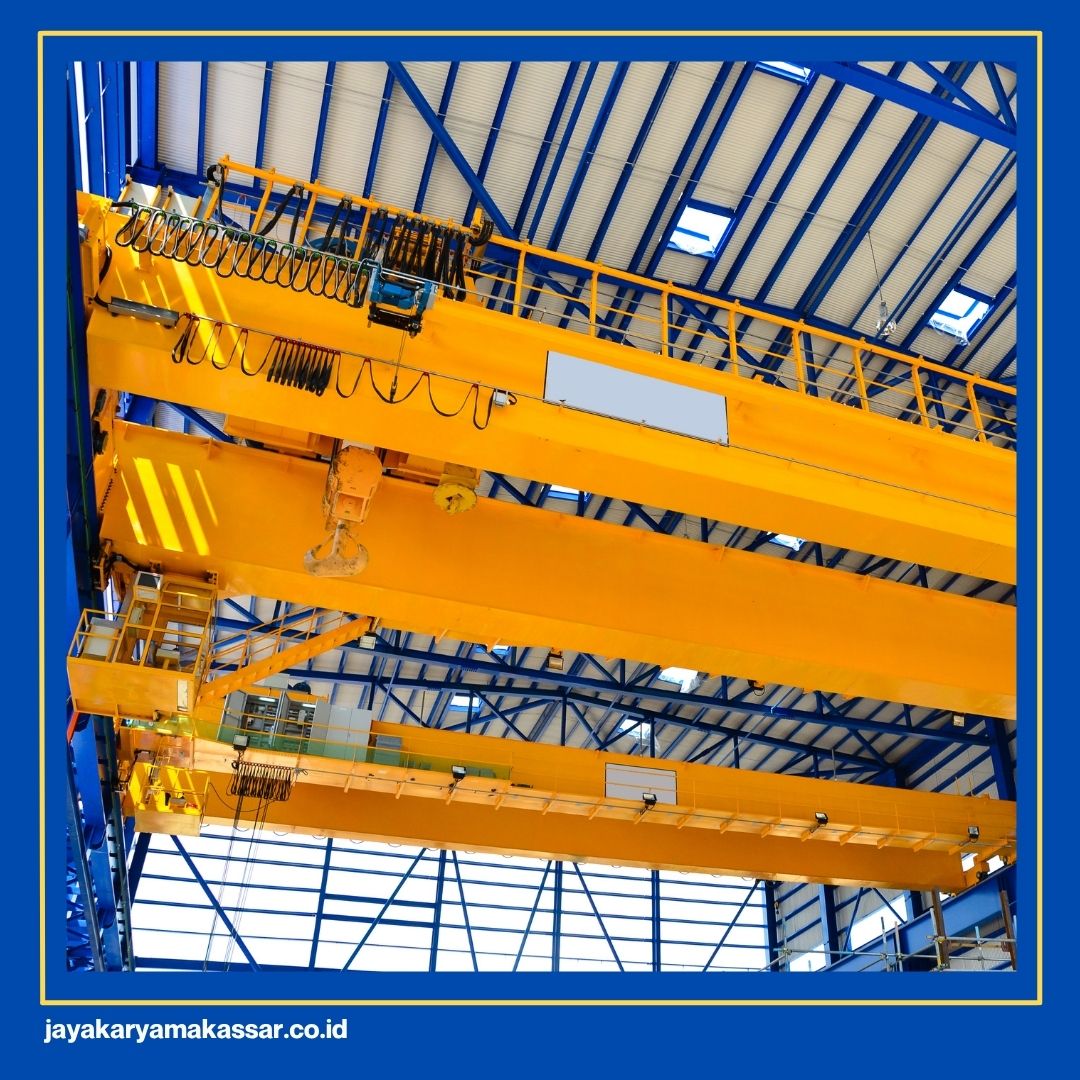

Mengapa Double Girder Menggunakan Crab?

Salah satu alasan utama penggunaan crab pada double girder adalah karena konfigurasi ini mampu memberikan lifting height yang lebih optimal.

Pada double girder, crab berjalan di atas rel yang berada di atas kedua girder. Posisi tersebut membuat hook dapat bergerak lebih tinggi dibandingkan sistem hoist yang menggantung di bawah girder seperti pada single girder crane.

Selain memberikan tinggi angkat yang lebih besar, desain ini juga menawarkan beberapa keuntungan lain, seperti:

Mampu mengangkat beban berkapasitas besar.
Distribusi beban lebih merata pada struktur crane.
Stabil saat digunakan untuk pekerjaan dengan siklus operasi tinggi.
Memiliki ruang yang lebih luas untuk pemasangan komponen mekanis berukuran besar.
Lebih mudah dikembangkan untuk fitur tambahan, seperti dua hoist atau sistem kontrol khusus.

Karena alasan tersebut, crab hampir selalu menjadi pilihan pada overhead crane berkapasitas menengah hingga besar yang digunakan di lingkungan industri berat.

Fungsi Utama Crab Overhead Crane

Sebagai pusat mekanisme pengangkatan, crab memiliki beberapa fungsi penting yang saling berkaitan. Tanpa unit ini, overhead crane tidak dapat menjalankan proses material handling secara optimal.

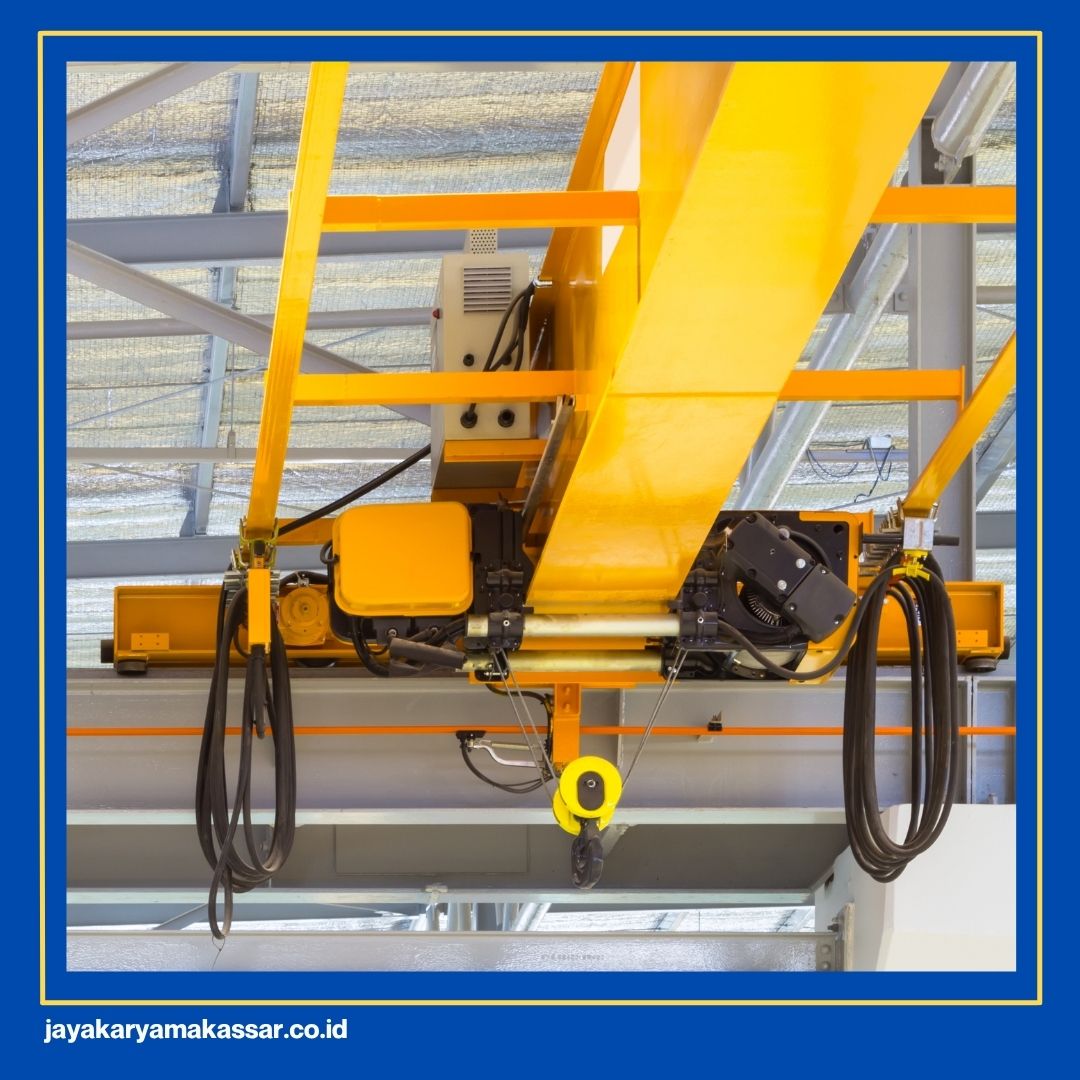

1. Menjadi Pusat Sistem Lifting

Fungsi utama crab adalah menempatkan seluruh mekanisme pengangkatan dalam satu unit yang terintegrasi.

Ketika operator menjalankan crane, motor hoist akan memutar drum sehingga wire rope menggulung atau mengulur. Gerakan tersebut diteruskan ke hook block untuk mengangkat maupun menurunkan material sesuai kebutuhan.

Karena seluruh proses lifting berlangsung di dalam crab, setiap komponen dapat bekerja secara sinkron sehingga menghasilkan pergerakan yang stabil.

2. Menggerakkan Beban Secara Horizontal

Selain mengangkat material, crab juga memungkinkan hook berpindah ke kanan maupun kiri sepanjang bridge crane.

Pergerakan horizontal ini dikenal sebagai cross travel dan dilakukan oleh motor trolley yang menggerakkan roda di atas rel girder. Dengan adanya mekanisme tersebut, operator dapat memindahkan posisi beban secara presisi tanpa harus menggeser keseluruhan bridge crane.

Fungsi ini sangat penting pada proses produksi yang membutuhkan penempatan material secara akurat, misalnya saat memasang mesin, memindahkan mould, atau menyusun material berukuran besar.

3. Menjaga Stabilitas Saat Pengangkatan

Saat crane mengangkat beban dengan kapasitas besar, distribusi gaya menjadi faktor yang sangat menentukan keselamatan kerja.

Crab dirancang agar posisi motor, gearbox, drum, dan hook tetap seimbang selama proses lifting berlangsung. Distribusi beban yang baik membantu mengurangi getaran, menjaga wire rope tetap sejajar, serta membuat pergerakan hook lebih stabil.

Stabilitas tersebut tidak hanya meningkatkan keamanan, tetapi juga membantu menjaga umur pakai komponen crane.

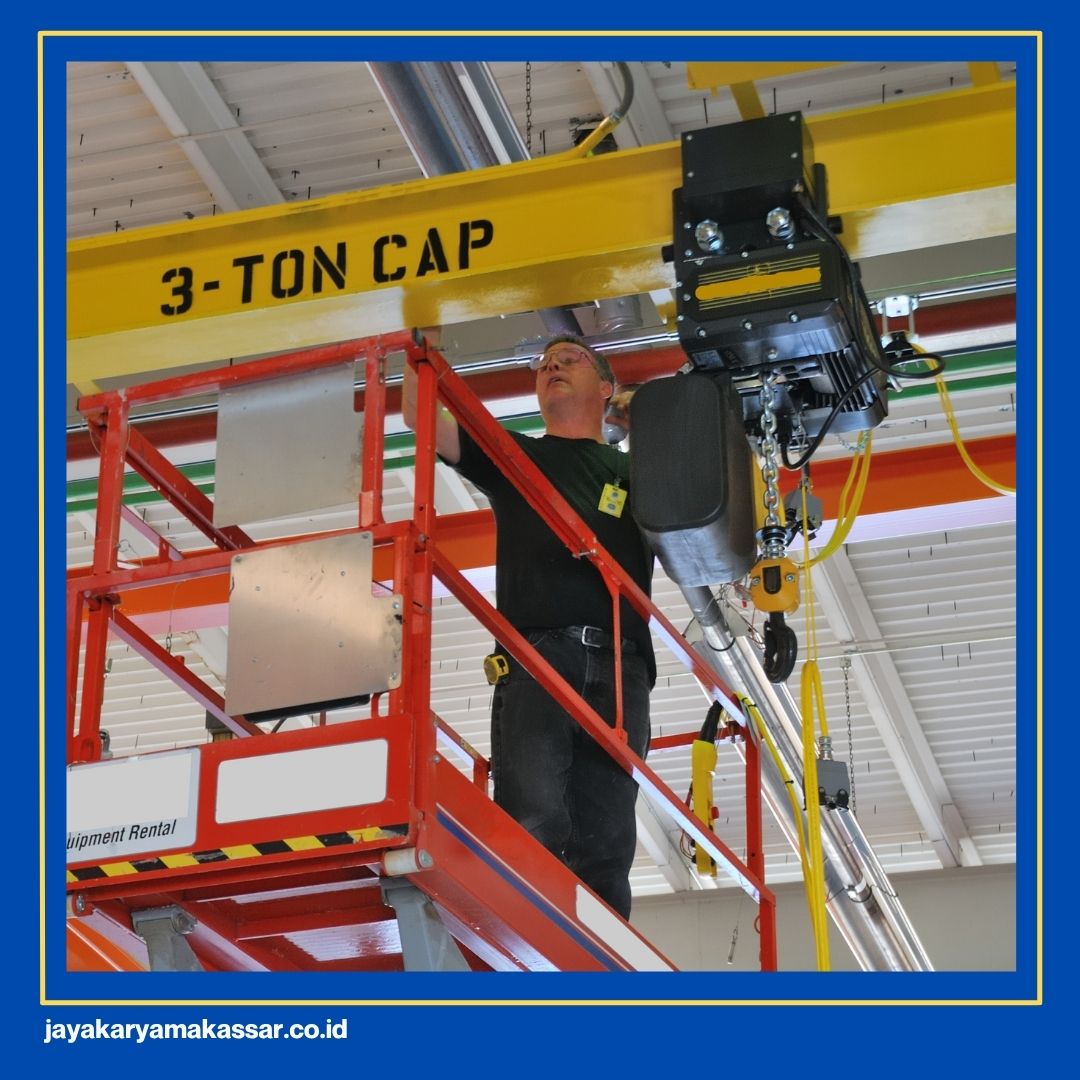

4. Mendukung Efisiensi Perawatan

Karena seluruh mekanisme pengangkatan berada dalam satu assembly, proses inspeksi menjadi lebih mudah dilakukan.

Teknisi dapat memeriksa kondisi motor, gearbox, brake, wire rope, drum, maupun roda trolley dalam satu area tanpa perlu membongkar struktur bridge crane. Hal ini membuat pekerjaan preventive maintenance menjadi lebih efisien sekaligus membantu mengurangi waktu henti operasional.

Gerakan Utama pada Crab Overhead Crane

Crab bekerja bersama bridge crane untuk menghasilkan perpindahan material secara tiga dimensi. Dari ketiga gerakan pada overhead crane, dua di antaranya dikendalikan langsung oleh crab.

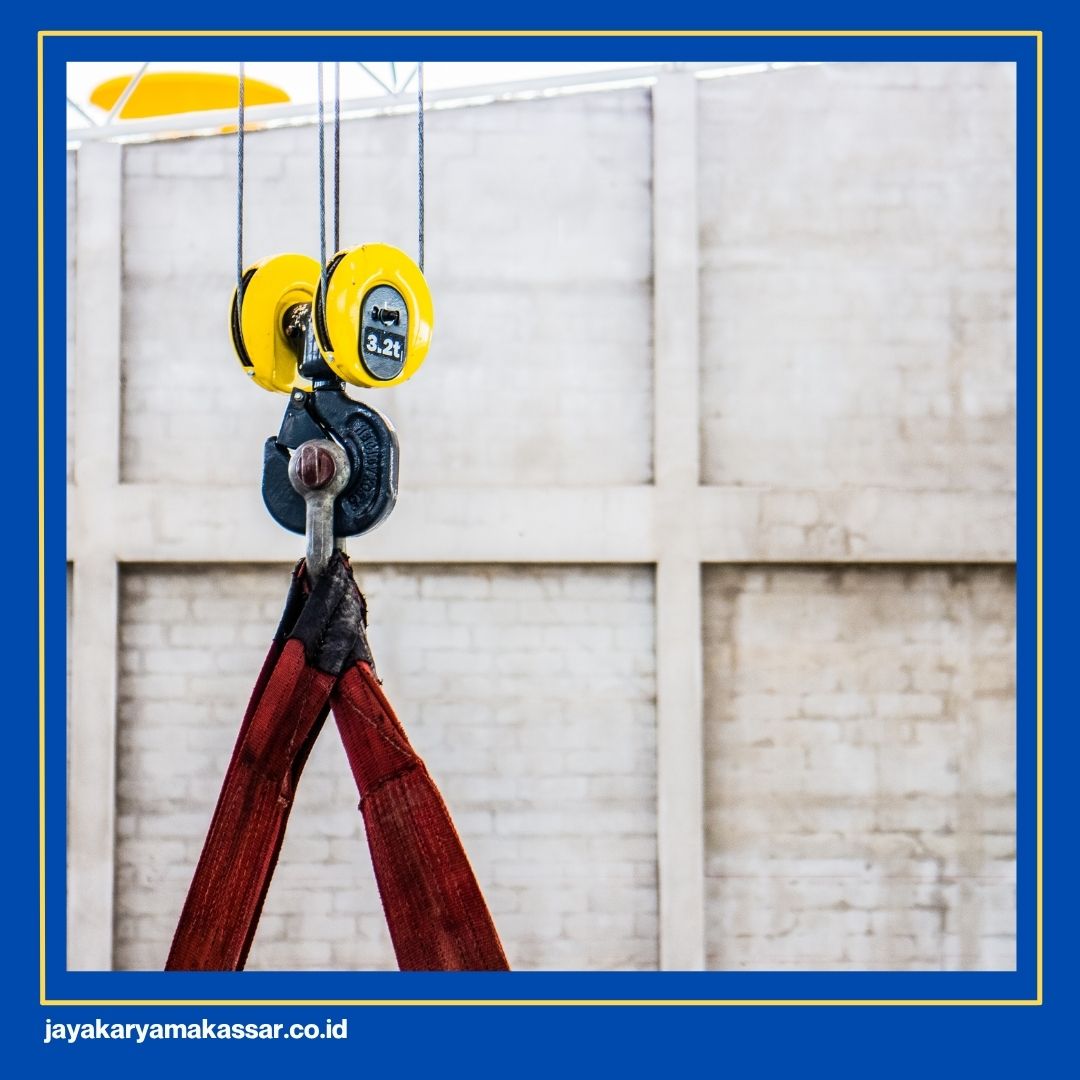

1. Hoisting

Hoisting merupakan gerakan naik dan turun yang digunakan untuk mengangkat maupun menurunkan beban. Saat motor hoist berputar, drum akan menggulung wire rope sehingga hook bergerak ke atas. Sebaliknya, ketika wire rope diulur, hook akan turun secara terkendali untuk mengambil atau meletakkan material.

Pada overhead crane modern, gerakan hoisting umumnya dikombinasikan dengan inverter sehingga kecepatan dapat diatur lebih halus. Pengaturan ini membantu mengurangi ayunan beban serta meningkatkan akurasi saat proses penempatan material.

2. Cross Travel

Cross travel adalah gerakan crab menuju sisi kanan atau kiri sepanjang bridge crane. Motor trolley menggerakkan roda yang berjalan di atas rel girder sehingga posisi hook dapat berpindah mengikuti lokasi material. Tanpa gerakan ini, crane hanya mampu mengangkat beban secara vertikal tanpa dapat memindahkannya ke sisi lain area kerja.

Cross travel menjadi salah satu faktor yang membuat overhead crane sangat efektif untuk aktivitas material handling di area produksi maupun gudang.

3. Long Travel

Meskipun long travel merupakan gerakan yang dilakukan oleh bridge crane, pergerakan ini tidak dapat dipisahkan dari kerja crab. Setelah hook mengangkat material dan crab memindahkannya ke posisi yang diinginkan melalui cross travel, bridge akan bergerak sepanjang runway untuk membawa beban menuju titik tujuan.

Dengan kombinasi hoisting, cross travel, dan long travel, overhead crane mampu memindahkan material secara tiga dimensi. Sistem inilah yang menjadikan overhead crane sangat efisien dibandingkan metode pemindahan material secara manual maupun menggunakan alat angkut lain pada area produksi. Secara sederhana, urutan perpindahan beban adalah sebagai berikut.

Hook diturunkan menuju material.
Material diangkat melalui gerakan hoisting.
Crab bergerak ke kanan atau kiri menggunakan cross travel.
Bridge crane bergerak sepanjang runway melalui long travel.
Material diturunkan pada lokasi yang telah ditentukan.

Faktor yang Memengaruhi Performa Crab Overhead Crane

Performa crab overhead crane dipengaruhi oleh beberapa aspek teknis yang saling berkaitan. Memahami faktor-faktor ini penting agar crane dapat bekerja sesuai desain dan memiliki umur pakai yang optimal. Beberapa faktor yang perlu diperhatikan antara lain:

Kesesuaian kapasitas crane dengan berat beban yang diangkat.
Kualitas komponen seperti motor, gearbox, wire rope, brake, dan bearing.
Kelas kerja (duty class) yang disesuaikan dengan intensitas penggunaan.
Kondisi rel trolley dan runway agar pergerakan tetap stabil.
Lingkungan kerja, termasuk suhu, debu, kelembapan, maupun potensi korosi.
Program inspeksi dan preventive maintenance yang dilakukan secara berkala.

Pengoperasian crane sesuai spesifikasi pabrikan serta pemeriksaan rutin akan membantu menjaga performa sekaligus meminimalkan risiko kerusakan komponen.
