Girder Overhead Crane: Perbedaan Single Girder dan Double Girder

Diperbarui tanggal 28/08/2026

Pemilihan girder overhead crane merupakan salah satu keputusan yang harus ada dalam perencanaan sistem pemindahan material di fasilitas industri perusahaan Anda. Girder berfungsi sebagai struktur jembatan utama yang menopang hoist dan trolley ketika crane mengangkat, membawa, serta menempatkan beban pada titik yang telah ditentukan.

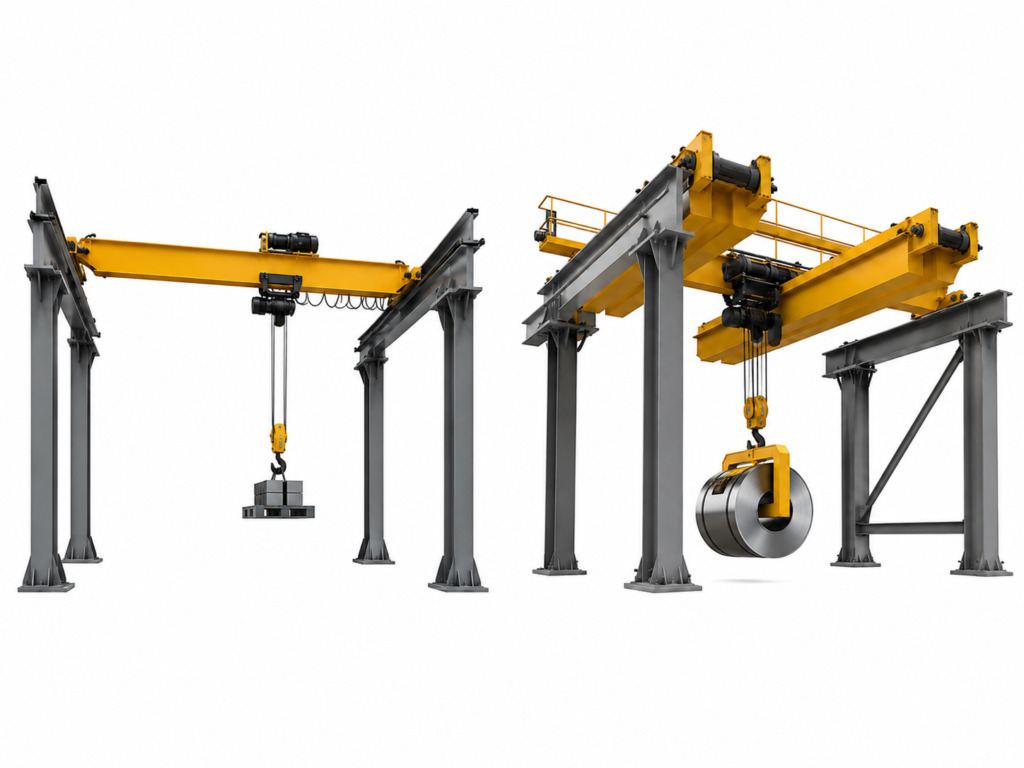

Berdasarkan jumlah girder yang digunakan, overhead crane umumnya dibedakan menjadi single girder dan double girder. Single girder memakai satu balok utama, sedangkan double girder menggunakan dua balok yang dipasang sejajar. Perbedaan tersebut tidak hanya terlihat dari bentuk konstruksinya, tetapi juga berpengaruh terhadap kapasitas, panjang bentang, tinggi angkat, beban bangunan, kebutuhan perawatan, dan biaya investasi.

Baca juga: Single Girder dan Double Girder Crane Lebih Mahal Mana?

Apa yang Dimaksud Girder Overhead Crane?

Dalam sistem overhead crane, girder adalah komponen yang sering disebut tetapi tidak selalu dipahami fungsinya secara menyeluruh. Padahal, bagian ini memegang peran penting dalam menentukan kekuatan dan stabilitas crane saat beroperasi.

Fungsi girder sebagai struktur utama

Girder adalah struktur horizontal yang membentuk jembatan pada overhead crane. Komponen tersebut membentang dari satu end carriage menuju end carriage lainnya dan bergerak di sepanjang runway. Saat material diangkat, girder tidak hanya menahan berat material tersebut. Struktur ini juga menerima berat trolley, hoist, hook block, serta berat girder itu sendiri. Ketika trolley bergerak dari satu sisi ke sisi lainnya, posisi beban pada girder ikut berubah sehingga distribusi gaya yang diterima struktur juga berubah.

Selain beban statis, girder harus mampu menghadapi gaya dinamis yang muncul ketika crane:

• Mulai mengangkat atau menurunkan material
• Melakukan akselerasi dan pengereman
• Menggerakkan trolley secara melintang
• Mengalami ayunan beban
• Beroperasi berulang kali dalam satu shift

Beban yang diterima girder kemudian diteruskan menuju end carriage, crane wheel, runway rail, runway beam, hingga struktur pendukung bangunan. Karena itu, ukuran dan bentuk girder tidak dapat ditentukan hanya berdasarkan kapasitas crane. Sebagai contoh, overhead crane 10 ton dengan span 8 meter dapat membutuhkan desain girder yang berbeda dengan crane 10 ton yang memiliki span 25 meter. Walaupun kapasitas angkatnya sama, bentang yang lebih panjang membutuhkan perhatian lebih terhadap kekakuan dan defleksi girder.

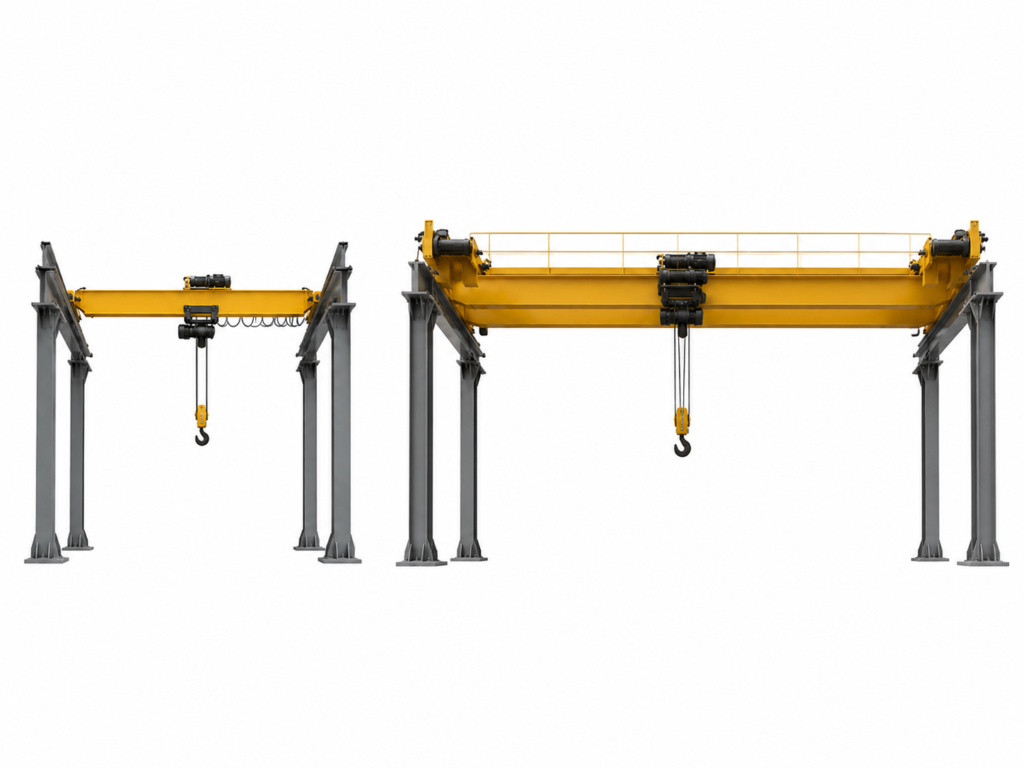

Pada single girder overhead crane, hanya terdapat satu main girder yang menopang sistem hoist. Sementara pada double girder overhead crane, dua girder bekerja sebagai bridge dan menyediakan struktur yang lebih luas untuk trolley serta hoisting mechanism. Itulah mengapa girder menjadi salah satu komponen yang sangat menentukan kapasitas, span, kestabilan, hingga performa overhead crane secara keseluruhan.

Baca selengkapnya: Girder Hoist Crane – Fungsi dan Jenisnya pada Crane

Hubungan girder dengan hoist dan trolley

Hoist adalah mekanisme yang bertugas menaikkan dan menurunkan beban. Sementara itu, trolley membawa hoist agar dapat bergerak melintang di sepanjang girder. Pada single girder crane, hoist umumnya bergerak pada flange bagian bawah girder. Posisi ini membuat sebagian besar unit hoist tergantung di bawah struktur utama.

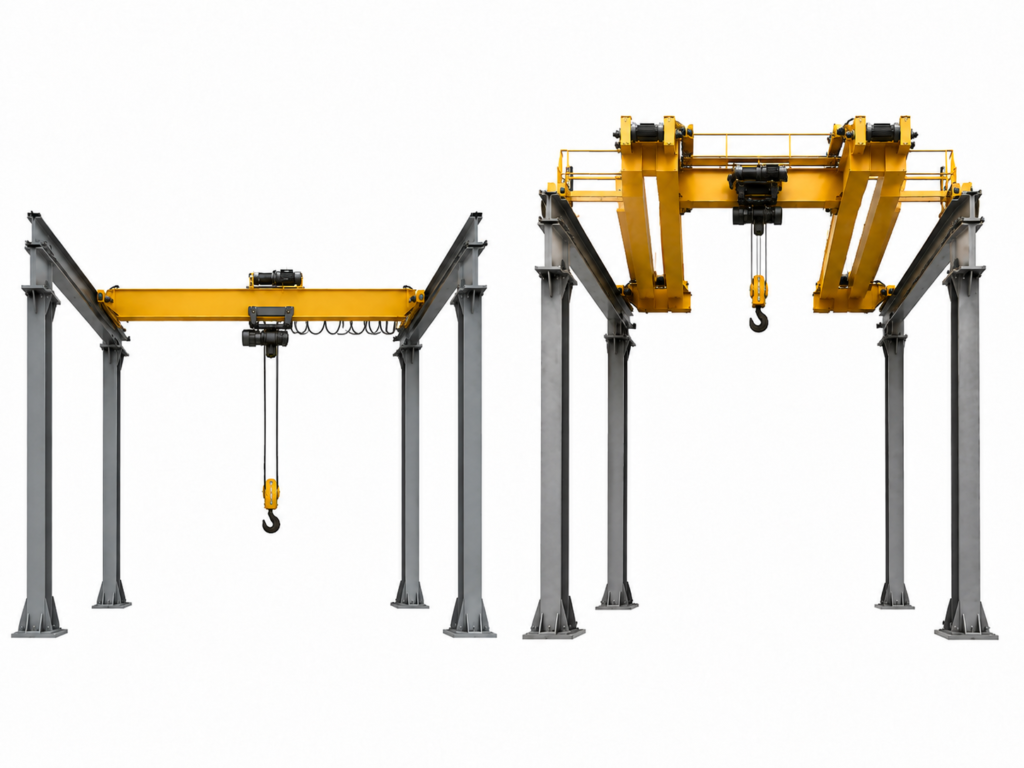

Pada double girder crane, trolley biasanya bergerak di atas dua girder. Wheel trolley berjalan pada rail yang dipasang di bagian atas masing-masing girder. Perbedaan posisi tersebut memengaruhi distribusi beban dan pemanfaatan ruang vertikal. Pada single girder, gaya dari hoist dipusatkan pada satu girder. Pada double girder, trolley mendistribusikan beban ke dua struktur utama.

Hubungan antara girder dan trolley juga menentukan akses perawatan. Hoist pada single girder relatif terbuka dari bagian bawah, sedangkan trolley double girder dapat diakses melalui platform atau maintenance walkway apabila fitur tersebut disediakan. Pemilihan konfigurasi harus mempertimbangkan cara teknisi melakukan inspeksi, penggantian wire rope, pemeriksaan brake, pelumasan gearbox, dan perawatan motor selama masa operasional crane.

Pengaruh girder terhadap kapasitas crane

Jumlah girder mempunyai pengaruh besar terhadap kapasitas, tetapi bukan satu-satunya penentu kemampuan overhead crane. Kapasitas juga dipengaruhi oleh bentuk girder, jenis material, desain hoist, jumlah wheel, ukuran trolley, runway, dan struktur bangunan. Single girder dapat dirancang untuk berbagai kapasitas selama ukurannya masih efisien. Namun, semakin besar kapasitas dan panjang span, semakin tinggi serta berat girder yang mungkin diperlukan.

Pada titik tertentu, memperbesar satu girder dapat menjadi kurang ekonomis daripada menggunakan dua girder. Double girder memungkinkan trolley berkapasitas besar ditopang oleh dua balok sekaligus. Distribusi tersebut membantu mengatur wheel load dan mendukung penggunaan hoisting unit yang lebih kompleks. Double girder juga lebih fleksibel apabila crane memerlukan auxiliary hoist, cabin operator, walkway, atau attachment khusus. Oleh karena itu, jumlah girder sebaiknya dipilih berdasarkan perhitungan teknik, bukan sekadar mengikuti kapasitas crane milik perusahaan lain.

Fungsi Girder dalam Sistem Overhead

Girder ini tidak hanya berperan sebagai balok penopang, tetapi juga memiliki fungsi strategis dalam menjaga stabilitas dan kinerja crane. Keberadaan girder mempengaruhi cara kerja sistem angkat secara keseluruhan. Fungsi-fungsi ini menunjukkan bahwa kualitas girder ini sangat menentukan keseluruhan performa sistem pengangkatan. Beberapa fungsi utama nya meliputi:

• Menopang beban angkat dan struktur crane
• Menjadi lintasan pergerakan trolley dan hoist
• Menjaga kestabilan crane selama beroperasi
• Mendistribusikan beban ke end carriage dan runway

Baca juga: Operator Overhead Crane – Tugas dan Tanggung Jawabnya

Jenis-Jenis Girder Overhead Crane

Ketika membahas jenis girder overhead crane, istilah single girder dan double girder memang paling sering muncul. Namun, keduanya sebenarnya lebih tepat digunakan untuk menjelaskan jumlah girder utama yang digunakan pada bridge crane. Single girder berarti crane menggunakan satu main girder, sedangkan double girder menggunakan dua main girder yang dipasang sejajar.

Di luar jumlah tersebut, girder juga dapat dibedakan berdasarkan bentuk struktur, material yang digunakan, serta metode fabrikasinya. Karena itu, sebuah overhead crane dapat disebut single girder dari sisi jumlah balok, tetapi pada saat yang sama menggunakan konstruksi box girder dari sisi bentuk strukturnya. Beberapa jenis girder yang dapat dijumpai pada overhead crane antara lain:

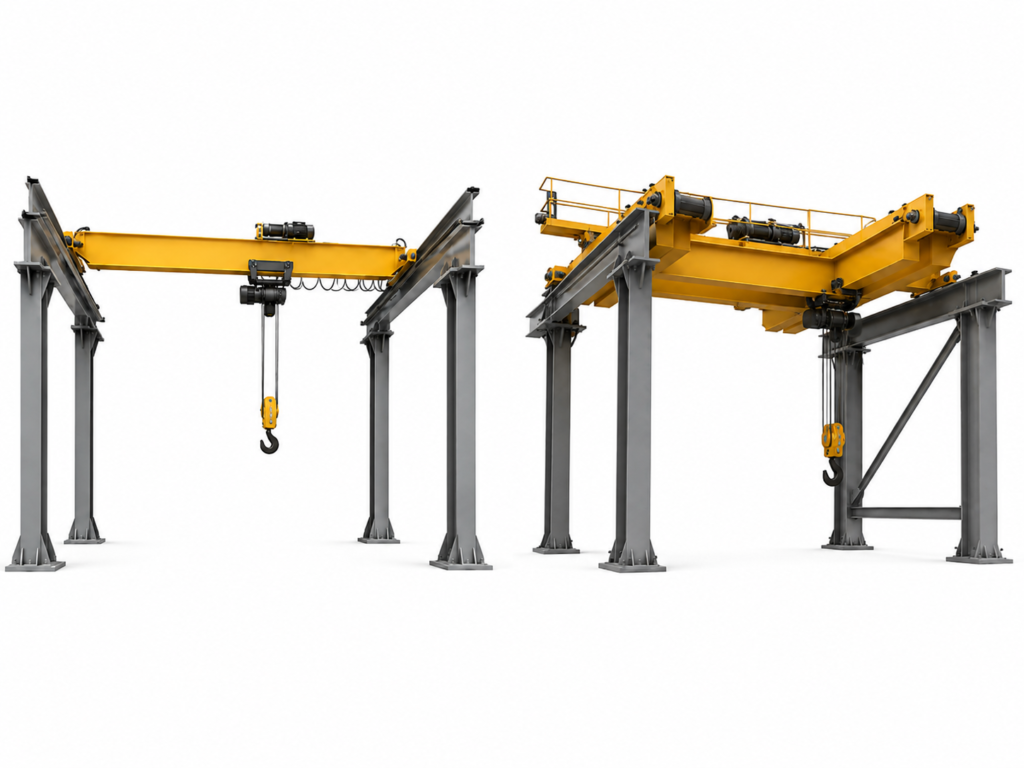

1. Single Girder Overhead Crane

Jenis yang ini struktur utamanya menggunakan sebuah balok girder. Pada sistem ini, trolley dan hoist biasanya bergerak di bawah girder, sehingga desainnya relatif lebih ringan dan sederhana. Jenis girder ini banyak digunakan pada overhead crane dengan kapasitas ringan hingga menengah. Keunggulan single girder overhead crane terletak pada biaya investasi yang lebih ekonomis serta kemudahan instalasi. Namun, kapasitas angkat dan bentang lintasan yang dapat dicapai cenderung terbatas. Oleh karena itu, single girder overhead crane lebih cocok untuk kebutuhan industri dengan intensitas kerja sedang.

2. Double Girder Overhead Crane

Double girder overhead crane menggunakan dua balok girder yang dipasang sejajar. Trolley dan hoist bergerak di atas kedua girder, sehingga memberikan kestabilan yang lebih baik saat mengangkat beban berat. Sistem ini memungkinkan kapasitas angkat yang lebih besar dibandingkan single girder. Selain kapasitas, double girder overhead crane juga menawarkan fleksibilitas dalam pengaturan ketinggian angkat. Namun, desain ini membutuhkan struktur pendukung yang lebih kuat dan biaya instalasi yang lebih tinggi. Oleh sebab itu, double girder overhead crane umumnya digunakan pada industri berat dengan kebutuhan pengangkatan intensif.

Baca juga: Overhead Crane Parts dan Fungsinya yang Harus Dipahami!

3. Box Girder Overhead

Box girder overhead crane memiliki desain berbentuk kotak tertutup yang memberikan kekuatan struktural tinggi. Desain ini mampu menahan beban besar dengan defleksi yang minimal selama pengoperasian. Box girder sering digunakan pada overhead crane dengan bentang lintasan panjang. Keunggulan box girder overhead crane terletak pada tingkat kekakuan dan daya tahannya. Girder jenis ini juga lebih tahan terhadap torsi dan beban dinamis. Oleh karena itu, box girder banyak diaplikasikan pada sistem crane modern dengan standar keselamatan tinggi.

4. Plate Girder Overhead

Plate girder ini dibuat dari pelat baja yang dirakit dan dilas membentuk struktur girder. Jenis ini memungkinkan fleksibilitas desain sesuai kebutuhan spesifik industri. Plate girder sering digunakan pada proyek crane dengan spesifikasi khusus. Meskipun kuat, kualitas plate girder overhead sangat bergantung pada proses fabrikasi dan pengelasan. Pengelasan yang tidak sesuai standar dapat mengurangi kekuatan struktur. Oleh karena itu, kontrol kualitas menjadi aspek penting dalam penggunaan plate girder.

5. Welded Girder Overhead

Welded girder overhead merupakan girder yang dibuat melalui proses pengelasan penuh tanpa sambungan baut. Desain ini menghasilkan struktur yang lebih ringkas dan kuat. Welded girder memungkinkan penyesuaian dimensi dan bentuk sesuai kebutuhan operasional. Namun, kekuatan welded girder ini sangat bergantung pada kualitas pengelasan. Inspeksi dan pengujian struktur harus dilakukan secara menyeluruh sebelum digunakan. Dengan kontrol kualitas yang baik, welded girder dapat memberikan performa yang andal dalam jangka panjang.

Perbedaan Single Girder dan Double Girder

Pemilihan jenis overhead crane sering kali menentukan efisiensi dan biaya operasional jangka panjang. Dua tipe yang paling umum digunakan adalah single girder dan double girder, yang masing-masing memiliki karakteristik berbeda.

1. Perbedaan konstruksi

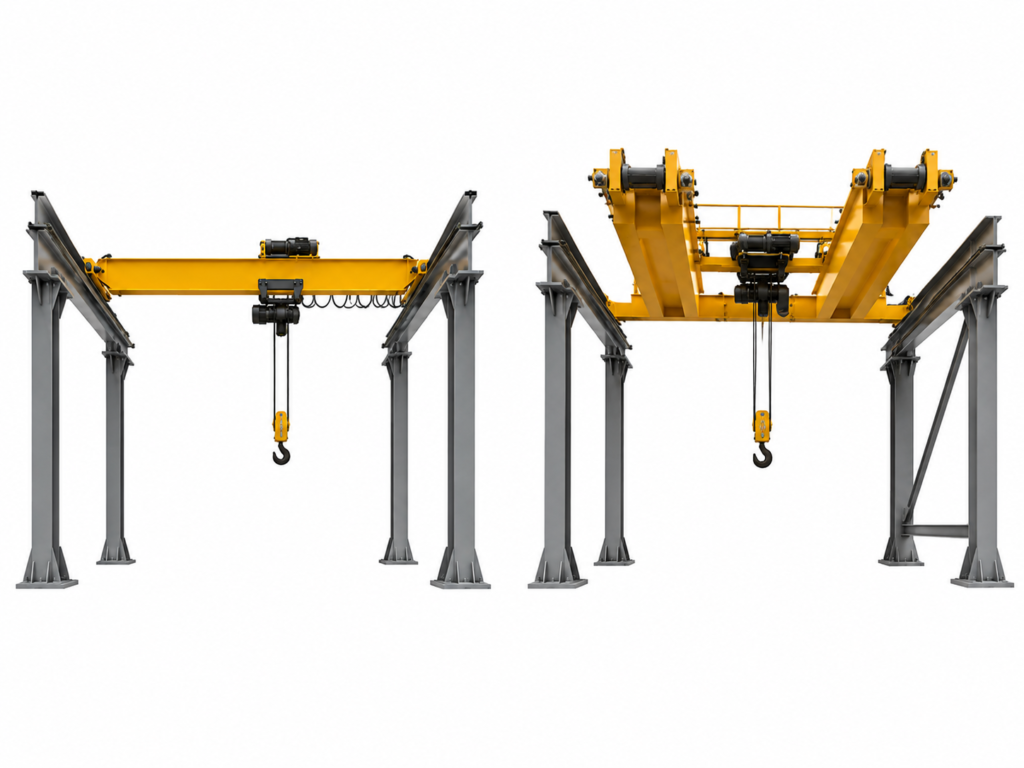

Single girder menggunakan satu balok utama, sedangkan double girder memakai dua balok yang berjalan sejajar. Hoist single girder biasanya berada di bawah girder. Pada double girder, hoisting unit ditempatkan pada trolley yang bergerak di atas struktur bridge. Jumlah material pada single girder lebih sedikit. Konstruksinya relatif sederhana karena tidak memerlukan dua main girder dan rail trolley di bagian atas. Double girder lebih kompleks karena memiliki dua struktur utama, trolley lebih besar, serta kemungkinan penambahan walkway, cabin, atau auxiliary hoist. Perbedaan konstruksi memengaruhi proses fabrikasi, pengiriman, pemasangan, pengujian, dan maintenance.

2. Perbedaan kapasitas angkat

Single girder umumnya digunakan untuk kapasitas ringan sampai menengah. Namun, tidak ada satu angka batas yang berlaku untuk seluruh desain. Kemampuan single girder bergantung pada span, ukuran struktur, jenis hoist, dan duty class. Single girder berkapasitas cukup besar tetap mungkin dibuat apabila hasil perhitungan menunjukkan bahwa desain tersebut efisien. Double girder lebih fleksibel untuk beban berat. Dua girder dapat mendukung trolley dengan motor, drum, brake, dan gearbox berukuran lebih besar. Pada kapasitas tinggi, double girder juga dapat menggunakan lebih banyak wheel untuk membagi beban menuju runway.

3. Perbedaan panjang span

Span adalah jarak antara pusat runway rail di kedua sisi bangunan. Semakin panjang span, semakin tinggi kebutuhan terhadap kekakuan girder. Single girder efisien untuk span pendek sampai menengah. Pada span yang semakin panjang, ukuran satu girder mungkin perlu diperbesar untuk mengendalikan lendutan. Jika girder menjadi terlalu tinggi atau berat, double girder dapat menjadi pilihan yang lebih efektif. Beban trolley dapat didistribusikan pada dua balok sehingga desain bridge lebih fleksibel. Meskipun demikian, panjang span tidak boleh menjadi satu-satunya dasar. Kapasitas, duty class, ruang bangunan, dan wheel load juga perlu dianalisis.

4. Perbedaan headroom

Headroom adalah ruang vertikal yang digunakan oleh struktur crane dan hoisting unit. Faktor ini memengaruhi posisi tertinggi yang dapat dicapai hook. Pada single girder, hoist tergantung di bawah girder. Dimensi hoist dan balok utama mengambil sebagian ruang antara runway dan hook. Low headroom hoist dapat digunakan untuk mengurangi keterbatasan tersebut. Akan tetapi, kemampuan akhirnya tetap dipengaruhi oleh desain hoist dan ketinggian runway. Pada double girder, trolley berada di bagian atas bridge. Posisi drum dan reeving memungkinkan hook bergerak lebih dekat ke struktur atas. Karena itu, double girder sering memberikan lifting height yang lebih baik pada bangunan dengan elevasi runway yang sama.

5. Perbedaan hook approach

Hook approach menunjukkan jarak terdekat yang dapat dijangkau hook menuju sisi atau ujung area kerja. Pada single girder, jangkauan dipengaruhi oleh dimensi electric hoist, trolley wheel, end carriage, dan bumper. Hoist tidak dapat bergerak melewati batas fisik girder. Pada double girder, desain trolley dan posisi drum dapat memberikan konfigurasi pendekatan yang berbeda. Namun, trolley berkapasitas besar juga dapat membutuhkan ruang lebih luas. Tidak tepat menyimpulkan bahwa satu jenis selalu mempunyai hook approach lebih baik. Nilai aktual perlu diperiksa pada drawing teknis masing-masing desain. Hook approach menjadi penting ketika mesin atau area penempatan berada dekat dinding, kolom, atau ujung runway.

6. Perbedaan harga

Single girder umumnya memiliki biaya awal lebih rendah. Penggunaan material lebih sedikit dan konstruksi lebih sederhana membantu menekan biaya fabrikasi. Biaya pengangkutan dan instalasi juga dapat lebih rendah karena komponen utama relatif ringan. Waktu pemasangan berpotensi lebih singkat apabila runway sudah siap. Double girder membutuhkan biaya yang lebih besar. Selain dua main girder, crane dapat memiliki trolley custom, walkway, rail trolley, dan sistem kontrol yang lebih kompleks. Namun, biaya terendah tidak selalu menjadi pilihan paling hemat. Memaksakan single girder untuk pekerjaan berat dapat meningkatkan keausan dan downtime. Perusahaan sebaiknya membandingkan total biaya kepemilikan, bukan hanya harga pembelian.

7. Perbedaan biaya perawatan

Single girder mempunyai jumlah komponen struktur lebih sedikit. Electric hoist yang dipasang di bawah girder dapat lebih mudah dijangkau dari lantai dengan alat akses yang sesuai. Double girder memiliki trolley berukuran besar dan sistem yang lebih kompleks. Jumlah wheel, motor, brake, serta komponen penggeraknya dapat lebih banyak. Di sisi lain, keberadaan maintenance walkway dapat memudahkan teknisi melakukan pemeriksaan tanpa selalu menggunakan scaffolding atau platform dari lantai. Biaya perawatan sangat dipengaruhi oleh intensitas penggunaan, lingkungan, merek komponen, ketersediaan suku cadang, dan kedisiplinan preventive maintenance. Crane ringan yang tidak pernah dirawat dapat menimbulkan biaya lebih tinggi daripada crane berat dengan program maintenance yang baik.

Tabel Perbedaan Single Girder dan Double Girder

Tabel tersebut memberikan gambaran umum. Spesifikasi aktual dapat berbeda berdasarkan produsen, desain girder, kapasitas, span, dan lingkungan kerja.

Peran Girder terhadap Keselamatan dan Kinerja

Girder ini memiliki pengaruh besar terhadap keselamatan kerja di area industri. Struktur girder yang kuat membantu menjaga kestabilan crane saat mengangkat dan memindahkan beban. Hal ini mengurangi risiko ayunan berlebih dan potensi kecelakaan kerja. Selain keselamatan, girder juga mempengaruhi efisiensi kinerja crane. Girder yang dirancang dengan presisi akan meminimalkan getaran dan gesekan saat trolley bergerak. Dengan demikian, girder ini berperan langsung dalam meningkatkan produktivitas dan umur pakai alat.

Faktor Penting yang Harus Diperhatikan saat Memilih

Pemilihan girder ini harus dilakukan dengan pertimbangan teknis yang matang. Kesalahan dalam pemilihan dapat berdampak pada performa dan keselamatan kerja. Dengan mempertimbangkan faktor-faktor ini, Anda dapat memastikan girder ini yang digunakan sesuai kebutuhan operasional. Beberapa faktor yang perlu diperhatikan meliputi:

• Kapasitas angkat maksimum
• Bentang lintasan dan tinggi angkat
• Frekuensi penggunaan crane
• Kondisi lingkungan kerja
• Standar keselamatan dan regulasi

Faktor Selain Jenis Girder yang Harus Dipertimbangkan

Dalam memilih overhead crane, jenis girder saja tidak cukup untuk menentukan performa keseluruhan sistem. Ada beberapa faktor lain yang justru sangat berpengaruh terhadap keamanan, efisiensi, dan umur pakai crane di lapangan.

1. Duty class

Duty class menunjukkan seberapa berat pola kerja crane. Faktor ini mencakup jumlah siklus, rata-rata beban, waktu operasi, dan intensitas penggunaan. Jenis girder yang tepat tidak akan memberikan hasil optimal apabila duty class hoist terlalu rendah. Single girder dengan duty class sesuai dapat lebih andal daripada double girder yang menggunakan motor atau brake di bawah kebutuhan. Data operasional harus disampaikan secara jujur kepada penyedia crane agar spesifikasinya tidak salah.

2. Jenis hoist

Electric chain hoist dan wire rope hoist memiliki karakteristik berbeda. Chain hoist banyak digunakan untuk kapasitas lebih ringan, sedangkan wire rope hoist lebih umum pada kapasitas, tinggi angkat, dan kecepatan yang lebih besar. Pemilihan hoist juga dipengaruhi oleh kebutuhan presisi, reeving, duty class, dan lingkungan. Merek komponen, ketersediaan spare part, serta kemampuan teknisi lokal harus menjadi bagian dari evaluasi.

Baca juga: Jenis Hoist Crane – Gantry dan Overhead

3. Kondisi lingkungan

Crane indoor memiliki kebutuhan perlindungan berbeda dari crane outdoor. Area berdebu memerlukan enclosure yang dapat melindungi motor dan panel. Lingkungan lembap membutuhkan perlindungan terhadap kondensasi serta korosi. Area bersuhu tinggi mungkin membutuhkan kabel, pelumas, dan komponen dengan rating temperatur khusus. Untuk lingkungan dengan bahan korosif, sistem coating dan material tertentu perlu digunakan agar umur struktur tidak cepat menurun.

4. Sistem kontrol

Pendant control merupakan pilihan sederhana untuk operasi umum. Operator berjalan mengikuti gerakan crane sambil mengawasi posisi beban. Radio remote control memberi kebebasan memilih titik pengamatan yang lebih aman dan jelas. Cabin control dapat dipakai pada crane besar dengan runway panjang. Sistem otomatis sesuai untuk proses berulang dan terintegrasi dengan mesin produksi. Pilihan kontrol perlu menyesuaikan jarak pandang, kompetensi operator, dan kompleksitas pekerjaan.

5. Standar keselamatan

Overhead crane membutuhkan perangkat keselamatan yang bekerja bersama dengan prosedur operasional. Limit switch membatasi perjalanan hook, trolley, atau bridge. Overload limiter membantu mencegah crane mengangkat beban melebihi kapasitas. Emergency stop digunakan ketika terdapat kondisi berbahaya. Brake harus mampu menahan beban saat motor berhenti.

Crane yang beroperasi pada runway yang sama dapat membutuhkan anti-collision system. Lampu dan alarm juga membantu memberi peringatan kepada pekerja. Perangkat keselamatan tetap harus diuji, dirawat, dan didukung oleh operator kompeten. Intinya pemilihan girder overhead crane perlu disesuaikan dengan berat material, panjang span, tinggi bangunan, frekuensi operasi, lingkungan, dan kemampuan struktur pendukung.

Single girder menggunakan satu balok utama dengan hoist yang umumnya bergerak di bagian bawah. Konfigurasi ini menawarkan konstruksi ringan, biaya lebih ekonomis, wheel load lebih rendah, dan proses instalasi yang relatif sederhana. Double girder menggunakan dua balok dengan trolley di atas bridge. Sistem ini lebih fleksibel untuk kapasitas besar, span panjang, lifting height tinggi, fitur tambahan, dan kegiatan heavy duty.

Dalam perbedaan single girder dan double girder, tidak ada satu konfigurasi yang selalu lebih baik. Single girder dapat menjadi pilihan paling efisien untuk workshop atau manufaktur ringan. Double girder dapat lebih tepat untuk industri baja, galangan kapal, pembangkit, dan fasilitas produksi intensif. Perusahaan Anda tidak disarankan memilih hanya berdasarkan harga. Crane dengan harga murah tetapi spesifikasi tidak sesuai dapat meningkatkan risiko downtime, keausan, dan biaya perbaikan.

Sebelum meminta penawaran, siapkan informasi mengenai berat maksimum, lifting attachment, dimensi material, span, lifting height, jumlah siklus, jam operasional, kondisi lingkungan, sumber listrik, dan struktur bangunan. Data tersebut membantu engineer menentukan jumlah girder, ukuran hoist, duty class, travel speed, wheel load, serta sistem kontrol yang tepat.

Setelah informasi spesifikasi yang dibutuhkan sudah mulai terlihat, tahap berikutnya adalah mencocokkan spesifikasi tersebut dengan konfigurasi crane yang tersedia. Di sinilah pilihan kapasitas, jenis girder, sistem hoist, dan fitur kontrol perlu dibandingkan agar unit yang dipilih benar-benar sesuai dengan kondisi fasilitas.

Pilih Kebutuhan Girder Overhead Crane Anda

Girder ini merupakan komponen utama yang menentukan kekuatan, stabilitas, dan kinerja sistem overhead crane. Pemahaman mengenai pengertian, fungsi, dan jenis girder sangat penting untuk memastikan operasional crane berjalan aman dan efisien. Pemilihan girder yang tepat juga membantu mengurangi risiko kerusakan dan memperpanjang usia pakai crane.
