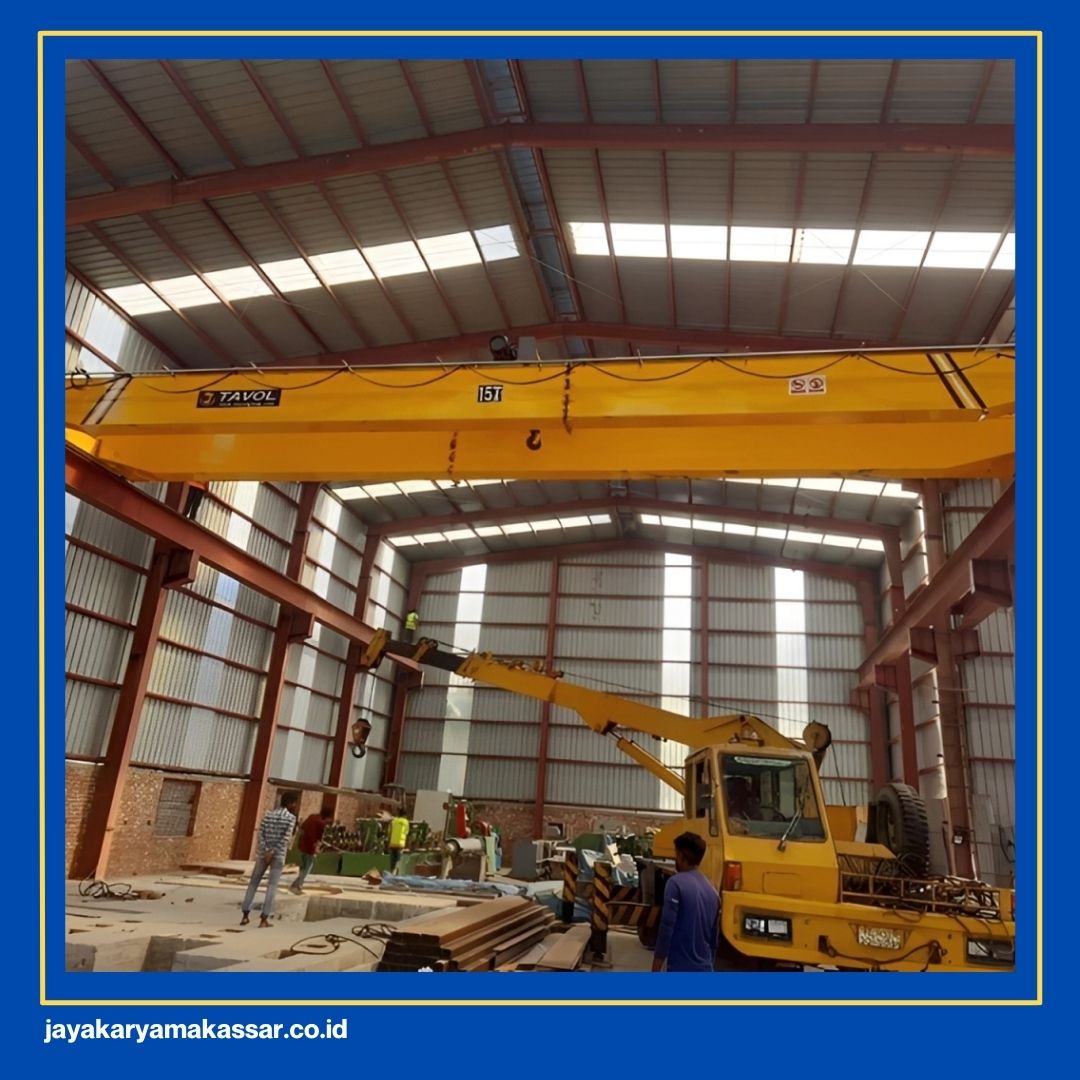

Jenis Kerusakan pada Girder EOT Crane

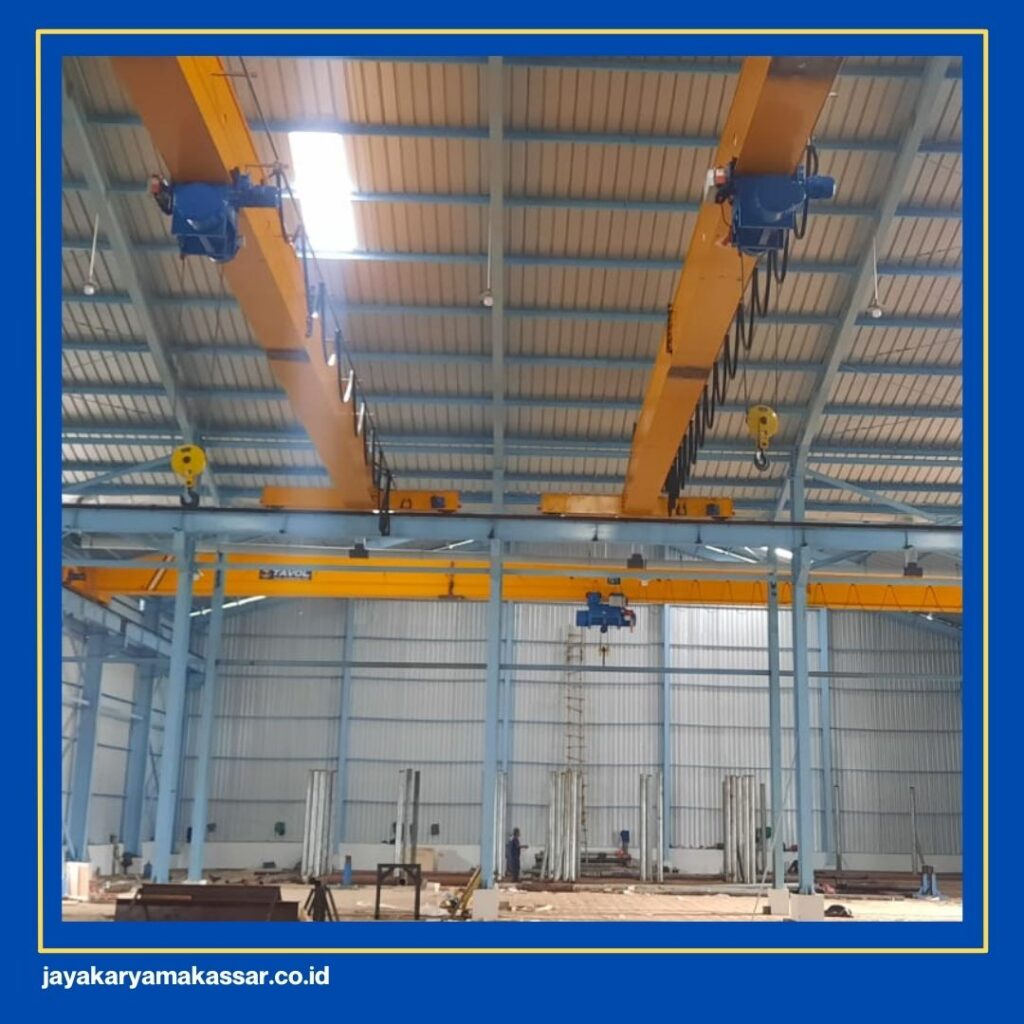

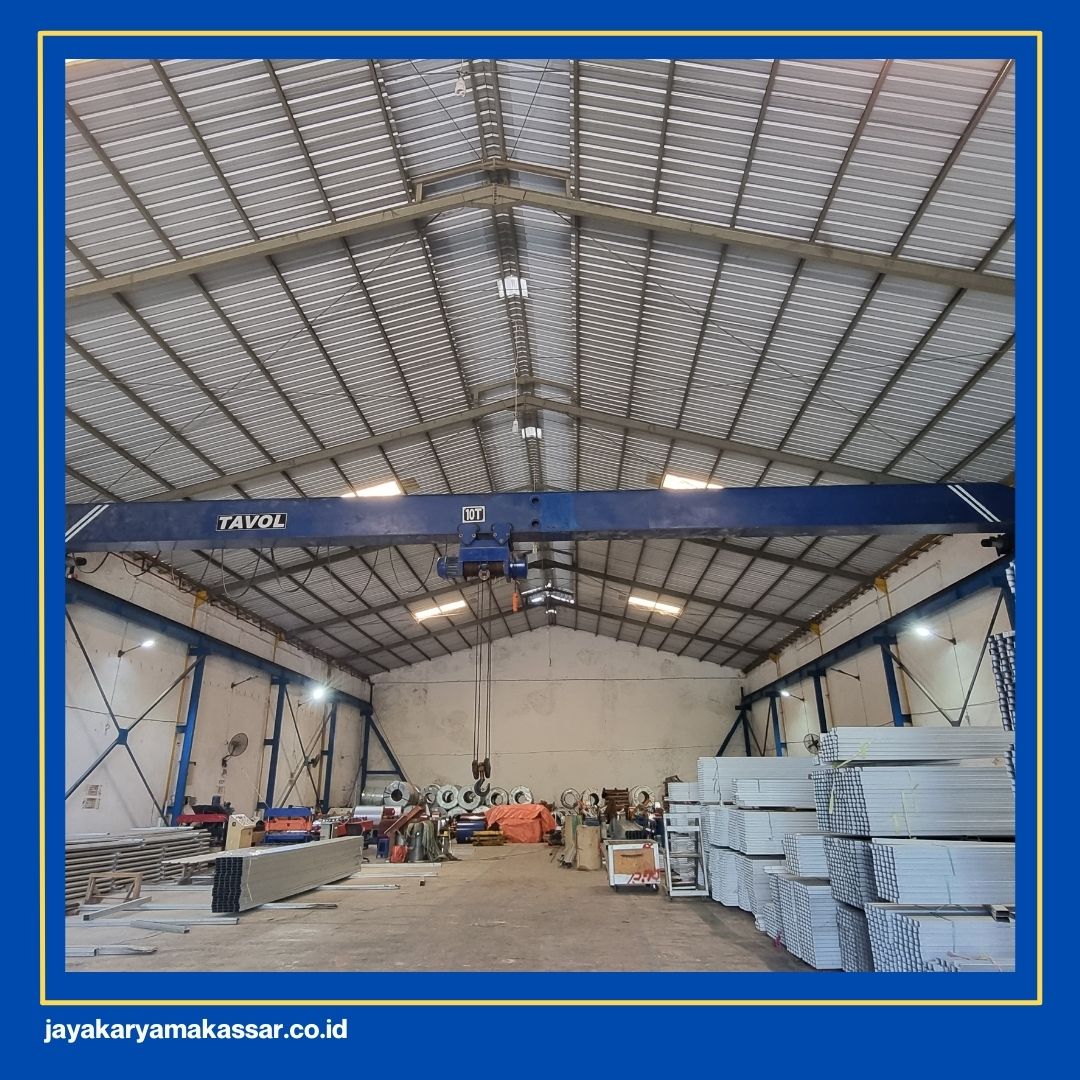

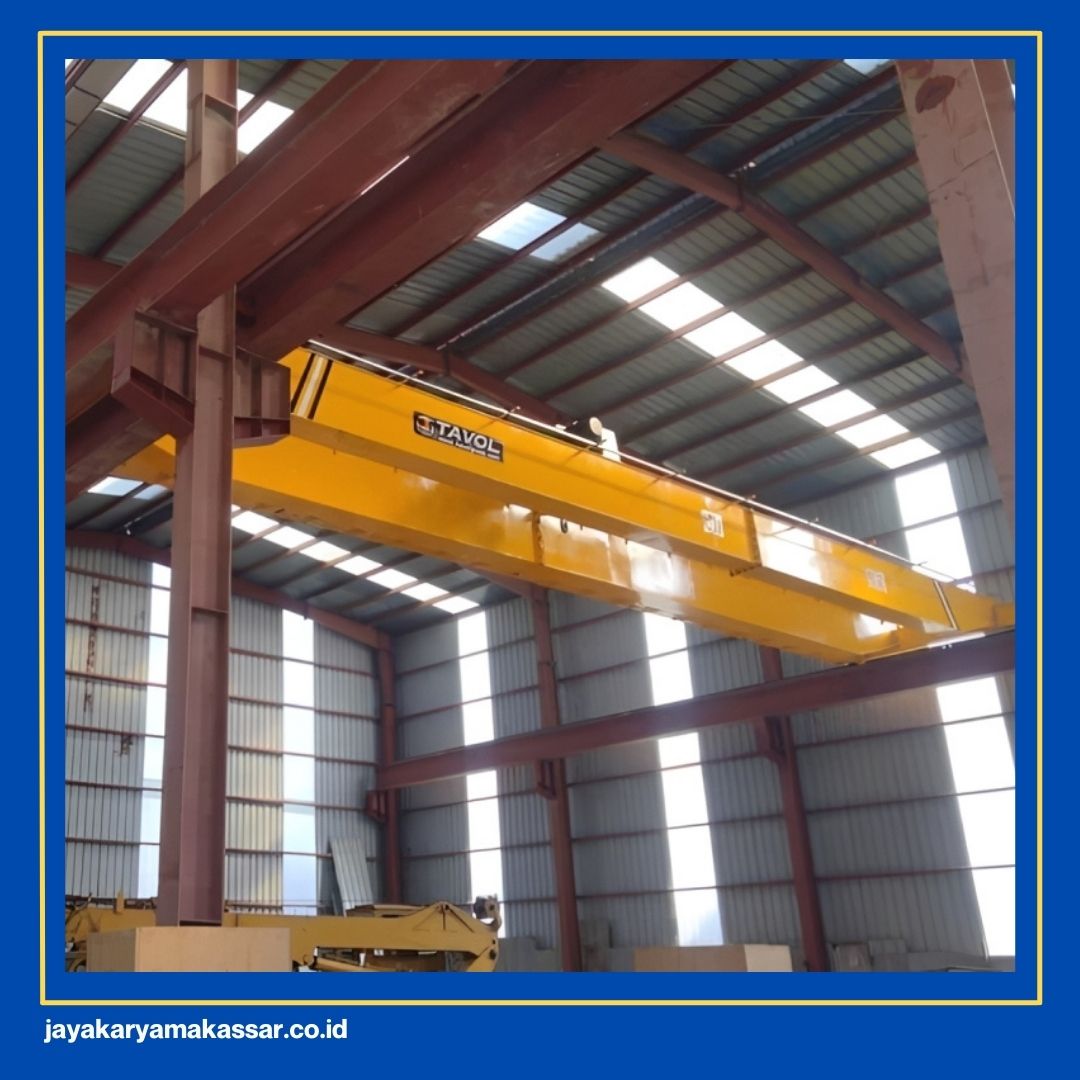

Girder merupakan komponen struktural utama pada EOT crane yang berfungsi menopang beban angkat sekaligus menjadi jalur pergerakan trolley dan hoist. Seluruh beban statis maupun dinamis selama operasi crane akan diteruskan ke girder sebelum akhirnya disalurkan ke end carriage dan struktur runway. Oleh karena itu, kondisi girder EOT crane sangat menentukan tingkat keselamatan, keandalan operasional, dan umur pakai sistem crane secara keseluruhan.

Kerusakan pada girder EOT crane sering kali berkembang secara bertahap dan tidak langsung terlihat secara kasat mata. Artikel ini membahas secara khusus jenis kerusakan yang umum terjadi pada girder EOT crane, penyebabnya, dampaknya, serta langkah inspeksi dan pencegahannya.

Table of Contents

Kerusakan Apa Saja yang Muncul pada Girder EOT Crane?

Kerusakan pada girder EOT crane dapat muncul dalam berbagai bentuk, tergantung pada kondisi operasi, desain struktur, serta lingkungan kerja. Berikut ini beberapa jenis kerusakan girder yang paling umum ditemui di lapangan.

1. Retak Struktur pada Girder

Adanya retak merupakan salah satu bentuk kerusakan paling kritis pada girder crane. Retak dapat muncul sebagai retak halus (hairline crack) maupun retak struktural yang sudah menembus material. Lokasi retak umumnya ditemukan pada area dengan konsentrasi tegangan tinggi, seperti sambungan las, flange bawah girder, atau daerah di sekitar dudukan rel trolley.

Penyebab utama retak pada girder crane biasanya berkaitan dengan beban berulang (fatigue load), pengangkatan beban melebihi kapasitas desain, serta kualitas fabrikasi yang kurang baik. Retak yang tidak segera ditangani dapat berkembang seiring waktu dan berpotensi menyebabkan kegagalan struktural secara tiba-tiba.

2. Deformasi atau Lendutan Girder

Lendutan atau deformasi merupakan perubahan bentuk girder akibat beban yang bekerja secara terus-menerus. Pada kondisi normal, girder memang dirancang untuk mengalami lendutan elastis dalam batas toleransi tertentu. Namun, jika lendutan menjadi permanen, hal ini menandakan bahwa girder crane telah mengalami beban berlebih atau penurunan kekuatan material.

Deformasi girder dapat menyebabkan jalur trolley menjadi tidak rata, sehingga pergerakan hoist menjadi berat dan tidak stabil. Selain itu, lendutan yang berlebihan juga meningkatkan tegangan pada sambungan las dan komponen struktural lainnya, yang pada akhirnya mempercepat timbulnya kerusakan lanjutan.

3. Korosi pada Girder EOT Crane

Korosi merupakan masalah umum pada girder EOT crane yang beroperasi di lingkungan dengan tingkat kelembapan tinggi atau paparan bahan kimia. Munculnya korosi dapat terjadi pada permukaan luar girder maupun di bagian dalam struktur, terutama pada girder box yang memiliki ruang tertutup.

Korosi yang dibiarkan akan mengurangi ketebalan material girder, sehingga kekuatan strukturalnya menurun. Dalam jangka panjang, korosi dapat menyebabkan penurunan kapasitas angkat yang signifikan dan meningkatkan risiko kegagalan saat crane beroperasi dengan beban nominal.

4. Kerusakan Sambungan Las pada Girder

Sambungan las merupakan titik kritis pada girder crane karena menjadi penghubung antar pelat dan elemen struktur. Kerusakan pada sambungan las dapat berupa retak las, porositas, undercut, atau penetrasi las yang tidak sempurna. Kerusakan ini sering kali tidak langsung terlihat tanpa inspeksi mendetail.

Sambungan las yang rusak akan mengganggu distribusi beban pada girder dan menciptakan konsentrasi tegangan di area tertentu. Jika tidak diperbaiki, kerusakan las dapat berkembang menjadi retak struktural yang lebih luas dan mengurangi keandalan girder secara keseluruhan.

5. Ketidaksejajaran Girder (Misalignment)

Ketidaksejajaran girder atau misalignment terjadi ketika posisi girder tidak lagi sejajar dengan runway atau pasangan girder lainnya. Kondisi ini dapat disebabkan oleh deformasi struktur, kesalahan pemasangan, atau pergeseran akibat beban dinamis jangka panjang.

Misalignment pada girder EOT crane dapat menyebabkan roda trolley dan end carriage bekerja tidak normal, sehingga mempercepat keausan komponen mekanis. Selain itu, kondisi ini juga memicu getaran berlebih dan suara abnormal saat crane beroperasi.

Penyebab Umum Kerusakan Girder EOT Crane

Kerusakan pada girder EOT crane umumnya tidak terjadi secara tiba-tiba, melainkan akibat kombinasi beberapa faktor yang berlangsung dalam jangka waktu tertentu. Beberapa penyebab utama yang sering ditemui antara lain sebagai berikut.

Pengoperasian crane dengan beban angkat yang melebihi kapasitas desain girder secara berulang, baik disengaja maupun akibat kesalahan prosedur kerja.
Frekuensi operasi yang tinggi tanpa diimbangi dengan inspeksi dan perawatan girder secara berkala sesuai standar keselamatan.
Kualitas desain atau fabrikasi girder yang kurang optimal, termasuk pemilihan material dan detail sambungan struktural.
Lingkungan kerja yang agresif, seperti area dengan paparan bahan kimia, uap korosif, atau kelembapan tinggi dalam jangka panjang.
Kesalahan instalasi dan alignment awal yang menyebabkan girder bekerja di luar kondisi desain ideal.

Dampak Kerusakan Girder terhadap Operasional Crane

Kerusakan pada girder crane memiliki dampak langsung terhadap keselamatan dan kelancaran operasional. Penurunan kekuatan girder akan mengurangi faktor keamanan sistem crane secara keseluruhan. Selain itu, kerusakan girder juga dapat memicu gangguan pada komponen lain, seperti hoist, trolley, dan rel runway.

Dalam kondisi tertentu, kerusakan girder dapat menyebabkan crane harus dihentikan operasinya untuk menghindari risiko kecelakaan kerja. Hal ini tentu berdampak pada downtime produksi dan potensi kerugian operasional yang tidak sedikit bagi perusahaan.

Metode Inspeksi Girder EOT Crane

Inspeksi girder crane merupakan langkah penting untuk mendeteksi kerusakan sejak dini. Inspeksi visual rutin dapat dilakukan untuk mengidentifikasi adanya retak, korosi, atau deformasi yang terlihat di permukaan girder. Pemeriksaan ini sebaiknya dilakukan secara berkala sesuai intensitas penggunaan crane.

Selain inspeksi visual, pengukuran lendutan girder juga perlu dilakukan untuk memastikan nilainya masih berada dalam batas toleransi desain. Untuk mendeteksi kerusakan internal, metode non-destructive test (NDT) seperti ultrasonic test atau magnetic particle test dapat digunakan, terutama pada area sambungan las yang kritis.

Tindakan Perbaikan dan Pencegahan Kerusakan Girder

Tindakan perbaikan girder EOT crane harus disesuaikan dengan jenis dan tingkat kerusakan yang ditemukan. Retak kecil pada sambungan las mungkin masih dapat diperbaiki melalui repair welding dengan prosedur yang tepat. Namun, untuk kerusakan struktural yang signifikan, diperlukan penguatan tambahan atau penggantian sebagian struktur girder.

Upaya pencegahan dapat dilakukan dengan menerapkan pembatasan beban angkat sesuai kapasitas desain, menjalankan program preventive maintenance secara konsisten, serta melakukan pelapisan ulang untuk melindungi girder dari korosi. Dengan langkah pencegahan yang tepat, umur pakai girder EOT crane dapat diperpanjang secara signifikan.

Kapan Girder EOT Crane Harus Diganti?

Penggantian girder EOT crane perlu dipertimbangkan apabila kerusakan yang terjadi sudah tidak memungkinkan untuk diperbaiki secara aman. Retak struktural yang terus berkembang, deformasi permanen yang melebihi batas toleransi, serta penurunan ketebalan material akibat korosi berat merupakan indikator utama bahwa girder perlu diganti.

Keputusan penggantian girder sebaiknya didasarkan pada hasil evaluasi teknis yang menyeluruh, termasuk analisis kekuatan struktur dan pertimbangan keselamatan kerja. Dengan melakukan penggantian girder pada waktu yang tepat, risiko kecelakaan dapat diminimalkan dan keandalan operasional crane tetap terjaga.

Konsultasi Teknis Girder EOT Crane

Untuk memastikan kondisi girder EOT crane tetap aman dan sesuai standar operasional, inspeksi dan evaluasi teknis sebaiknya dilakukan oleh tenaga profesional yang berpengalaman.

PT Jaya Karya Makassar menyediakan layanan konsultasi, inspeksi, serta solusi teknis terkait girder EOT crane untuk membantu perusahaan menjaga keselamatan dan keandalan sistem crane di lingkungan industri.
