Double Beam Gantry Crane untuk Kapasitas Berapa?

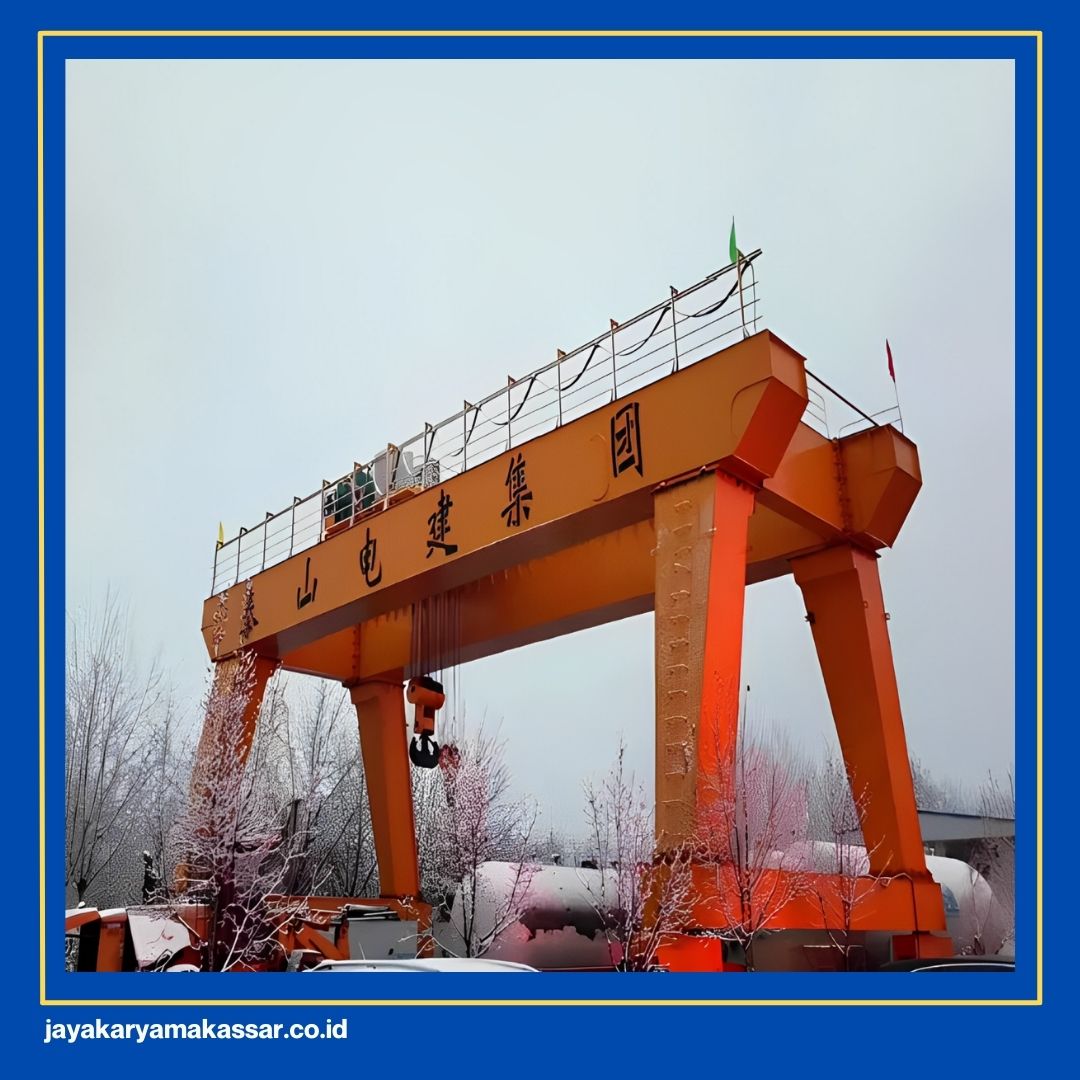

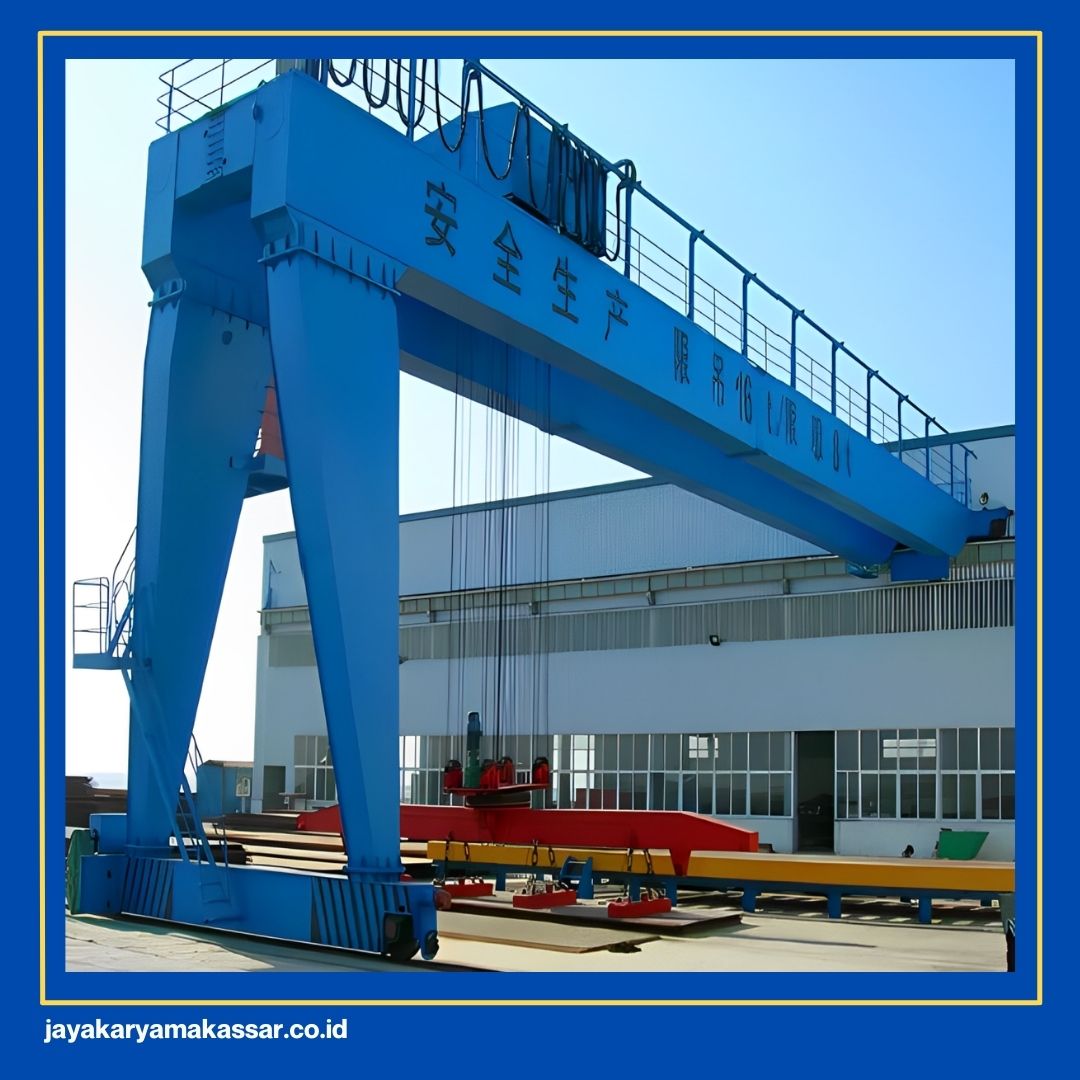

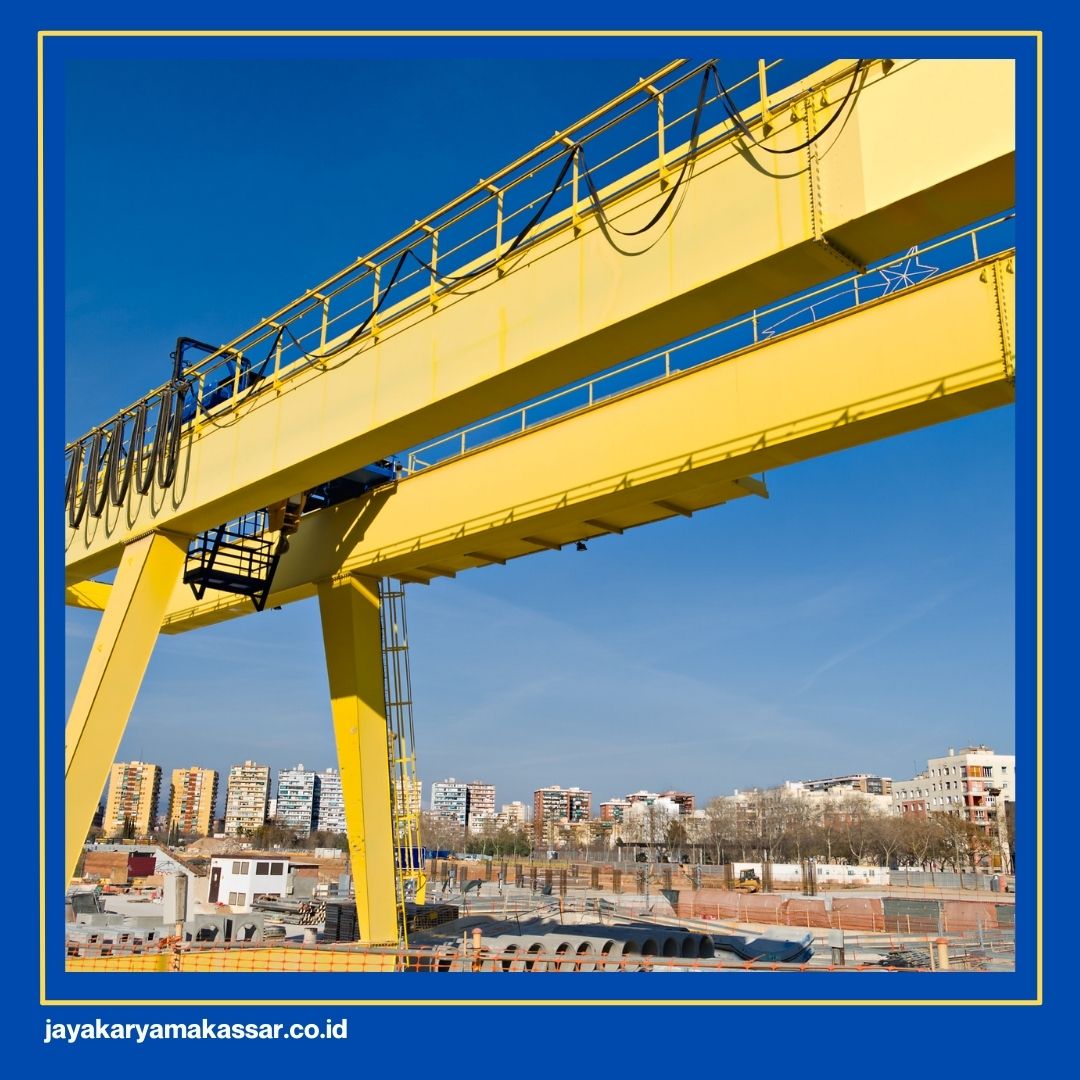

Double beam gantry crane adalah crane portal yang menggunakan dua girder utama (double girder) sebagai penopang trolley dan hoist. Konfigurasi ini memungkinkan distribusi beban lebih merata, defleksi struktur lebih kecil, serta kemampuan menahan momen lentur yang lebih tinggi dibanding single beam. Karena itu, desain dua girder lazim digunakan pada aplikasi heavy duty dengan tuntutan stabilitas dan presisi.

Selain kekuatan struktural, double beam juga memberi fleksibilitas desain, misalnya untuk lifting height lebih tinggi atau penggunaan hoist berkapasitas besar. Sistem ini dapat dikombinasikan dengan berbagai jenis hoist, mekanisme travel, dan kontrol sesuai kebutuhan operasional. Dalam praktik industri, double beam gantry crane sering dipilih untuk siklus kerja tinggi dan lingkungan kerja berat.

Table of Contents

Double Beam Gantry Crane Umumnya Digunakan untuk Kapasitas Berapa?

Secara umum, double beam gantry crane digunakan untuk kapasitas di atas 10 ton hingga sekitar 200 ton, tergantung desain dan standar perhitungan yang diterapkan. Kapasitas 10–20 ton biasanya dipilih saat beban sudah melebihi batas ekonomis single beam, terutama jika span cukup panjang atau duty cycle meningkat. Pada rentang ini, double beam memberikan margin stabilitas dan kekakuan struktur yang lebih baik.

Untuk kapasitas 30–50 ton, pemilihan biasanya didorong oleh kebutuhan pengangkatan komponen besar, material berat, atau operasi berulang dengan intensitas tinggi. Sementara itu, kapasitas 100 ton ke atas lazim dijumpai di industri berat seperti fabrikasi baja, shipyard, atau handling equipment skala besar. Pada kondisi ini, double girder menjadi kebutuhan teknis, bukan sekadar opsi.

Perlu dipahami bahwa tidak ada angka tunggal yang berlaku universal untuk semua aplikasi. Kapasitas crane selalu tergantung desain struktur, standar perhitungan, serta duty class yang menentukan spektrum beban dan frekuensi kerja. Selain itu, keputusan teknis juga mempertimbangkan keseimbangan antara over-engineering vs under-capacity, agar investasi tetap optimal tanpa mengorbankan keselamatan.

Faktor yang Menentukan Kapasitas Crane

Struktur girder dan end carriage. Dimensi girder, jenis profil baja, serta metode fabrikasi menentukan kemampuan menahan tegangan dan defleksi. Desain yang tepat memastikan beban kerja aman tanpa menyebabkan fatigue prematur.
Span crane. Semakin panjang span, semakin besar momen lentur yang harus ditahan girder. Karena itu, peningkatan span sering menuntut penguatan struktur atau perubahan konfigurasi desain.
Lifting height. Ketinggian angkat memengaruhi panjang wire rope, kapasitas drum, dan stabilitas sistem hoist. Lifting height yang tinggi membutuhkan evaluasi mekanikal dan struktural yang cermat.
Duty cycle/kelas kerja. Duty class (misalnya A3–A8) menggambarkan intensitas operasi dan spektrum pembebanan. Crane heavy duty memerlukan safety factor, motor, dan gearbox yang dirancang untuk kerja berulang.
Jenis beban dan pola pengangkatan. Beban statis, dinamis, atau impact load memberi efek berbeda pada struktur. Pola kerja seperti frequent lifting atau shock loading meningkatkan tuntutan desain.
Lingkungan operasional. Paparan korosi, temperatur ekstrem, atau debu abrasif memengaruhi pemilihan material dan proteksi. Lingkungan berat dapat menurunkan umur pakai jika tidak diantisipasi sejak desain.
Faktor keselamatan (safety factor). Standar keselamatan menentukan margin kekuatan terhadap beban kerja aman (SWL). Safety factor memastikan crane tetap stabil pada kondisi operasional nyata.

Kapan Harus Memilih Double Beam Dibanding Single Beam?

Ketika memilih crane, Anda juga harus memahami hal-hal berikut agar pilihan Anda benar-benar sesuai dengan kebutuhan.

1. Beban Sudah Melebihi Batas Efektif Single Beam

Ketika kebutuhan pengangkatan mulai melampaui kisaran kapasitas ekonomis single beam, penggunaan double beam menjadi lebih rasional secara teknis. Struktur dua girder mampu menahan momen lentur lebih besar dengan defleksi yang tetap terkendali.

Selain itu, distribusi beban yang lebih merata membantu menjaga stabilitas crane saat mengangkat beban berat. Dalam kondisi ini, double beam bukan sekadar upgrade, melainkan kebutuhan desain.

2. Span Panjang Membutuhkan Struktur Lebih Kaku

Pada bentang rel yang panjang, single girder cenderung mengalami lendutan lebih besar akibat peningkatan momen inersia yang terbatas. Double beam memberikan kekakuan struktural lebih tinggi sehingga defleksi dapat dijaga sesuai batas standar desain.

Hal ini penting untuk menjaga alignment trolley dan kelancaran pergerakan hoist sepanjang span. Dengan demikian, akurasi handling material tetap terjaga meskipun bekerja pada area luas.

3. Lifting Height Tinggi dan Stabilitas Diperlukan

Jika aplikasi menuntut ketinggian angkat yang besar, double beam menawarkan fleksibilitas konfigurasi hoist yang lebih optimal. Posisi trolley di antara dua girder memungkinkan pemanfaatan ruang angkat secara maksimal.

Selain itu, stabilitas tambahan membantu mengurangi ayunan beban saat proses lifting dan lowering. Kondisi ini sangat relevan pada operasi presisi atau handling komponen bernilai tinggi.

4. Operasi Heavy Duty dengan Siklus Kerja Tinggi

Pada lingkungan kerja dengan frekuensi pengangkatan tinggi, struktur crane harus dirancang untuk menghadapi beban berulang dan potensi fatigue. Double beam lebih cocok untuk duty cycle berat karena memiliki margin kekuatan dan kekakuan lebih besar.

Sistem ini mampu mempertahankan performa mekanikal tanpa membebani struktur secara berlebihan. Oleh karena itu, untuk operasi intensif, double girder menjadi pilihan yang lebih aman dan tahan lama.

5. Kebutuhan Integrasi Peralatan Tambahan

Dalam beberapa aplikasi, crane tidak hanya membawa hoist utama, tetapi juga auxiliary hoist, platform maintenance, atau sistem kontrol tambahan. Double beam menyediakan ruang struktural yang lebih memadai untuk mendukung integrasi tersebut.

Selain itu, kapasitas struktur yang lebih tinggi membantu menjaga stabilitas saat beban tambahan bekerja bersamaan. Dengan konfigurasi ini, crane tetap fleksibel tanpa mengorbankan keselamatan operasional.

Aplikasi Double Beam Gantry Crane di Industri

Digunakan pada fabrikasi baja dan manufaktur berat, di mana material berukuran besar memerlukan kestabilan struktur crane saat diangkat dan dipindahkan.
Banyak diterapkan di precast yard dan batching plant, karena elemen beton pracetak memiliki bobot tinggi serta membutuhkan siklus pengangkatan berulang.
Menjadi solusi utama di shipyard dan industri maritim, khususnya untuk handling blok kapal, mesin besar, dan komponen berat lainnya.
Dipakai pada logistik, pelabuhan, dan area stockyard, ketika kapasitas besar dan span lebar menjadi kebutuhan operasional harian.
Relevan untuk proyek EPC dan konstruksi skala besar, di mana fleksibilitas mobilitas crane portal memberikan efisiensi kerja di area terbuka.

Risiko Jika Salah Menentukan Kapasitas Double Beam Gantry Crane

Kesalahan menentukan kapasitas crane dapat menimbulkan dampak serius, baik dari sisi keselamatan maupun biaya operasional. Under-capacity meningkatkan risiko overload, defleksi berlebih, hingga potensi kegagalan struktur atau komponen mekanikal. Sebaliknya, over-specification memang menambah margin keamanan, tetapi sering berujung pada investasi yang tidak efisien.

Selain itu, mismatch antara kapasitas dan duty cycle dapat mempercepat keausan motor, brake, wire rope, dan gearbox. Crane yang dipaksa bekerja di luar desainnya cenderung mengalami downtime lebih tinggi dan biaya maintenance meningkat. Oleh karena itu, evaluasi teknis sejak awal menjadi langkah yang tidak bisa diabaikan.

Solusi Crane Sesuai Kapasitas Kebutuhan Anda

Jika Anda membutuhkan double beam gantry crane dengan kapasitas yang tepat, PT Jaya Karya Makassar siap membantu dari tahap konsultasi hingga instalasi. Kami melayani pengiriman ke seluruh Indonesia, menyediakan berbagai model crane, serta mendukung desain yang dapat dicustom sesuai kondisi lapangan dan kebutuhan beban. Setiap unit dilengkapi garansi resmi untuk memastikan keuntungan investasi Anda.

Selain penyediaan unit, kami juga menghadirkan layanan instalasi, program maintenance khusus area Makassar, dukungan purna jual, dan ketersediaan suku cadang. Untuk meningkatkan keselamatan operasional, kami memberikan free pelatihan operator pada setiap pembelian crane.

Konsultasikan Sekarang!
