Ceiling Mounted Bridge Crane – Penjelasan Lengkap!

Dalam dunia industri modern, efisiensi pergerakan material menjadi salah satu faktor penting yang memengaruhi produktivitas kerja. Kondisi tersebut menuntut penggunaan sistem angkat yang tidak hanya kuat, tetapi juga mampu mengoptimalkan ruang kerja secara maksimal. Salah satu solusi yang sering digunakan untuk menjawab kebutuhan ini adalah ceiling mounted bridge crane.

Table of Contents

Apa Itu Ceiling Mounted Bridge Crane?

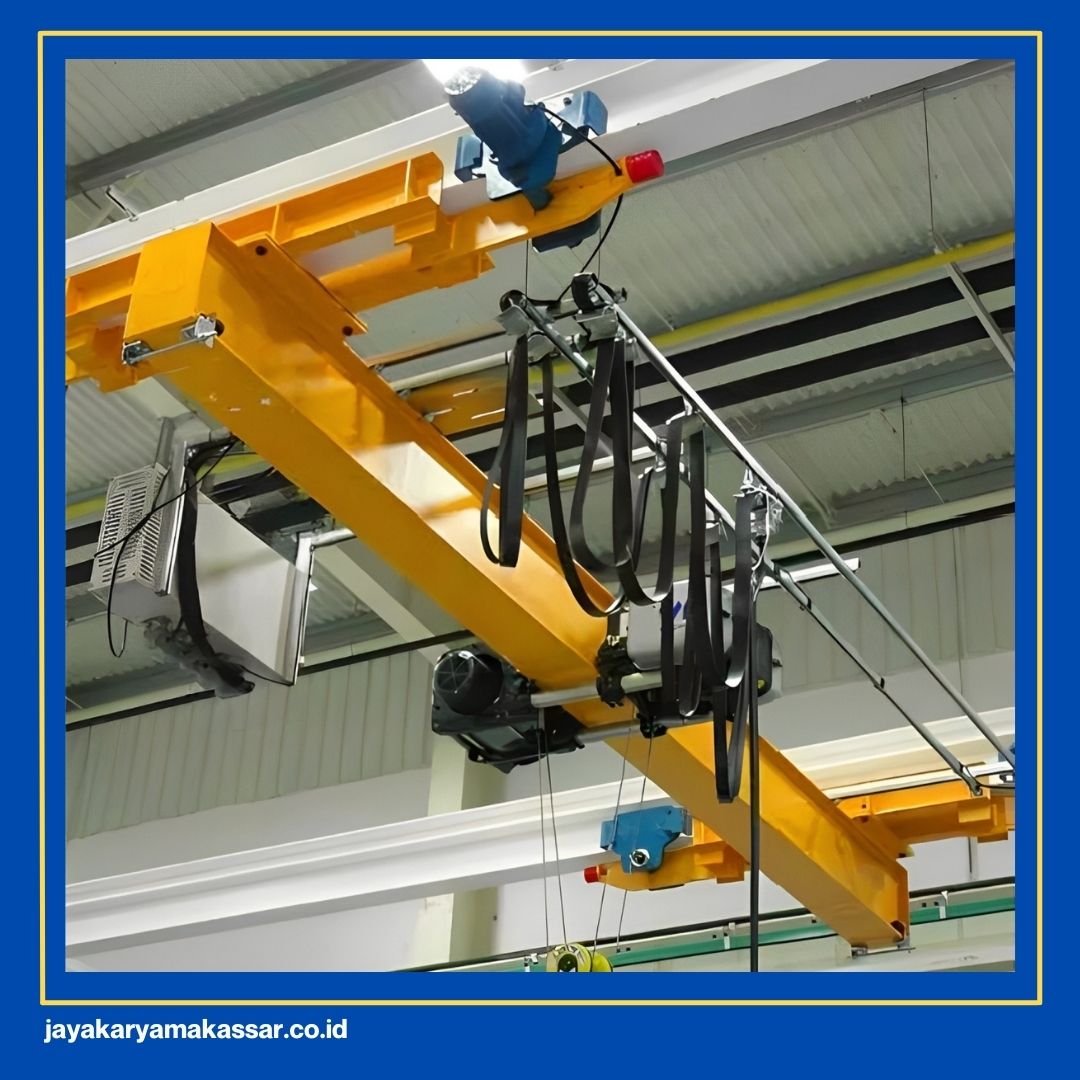

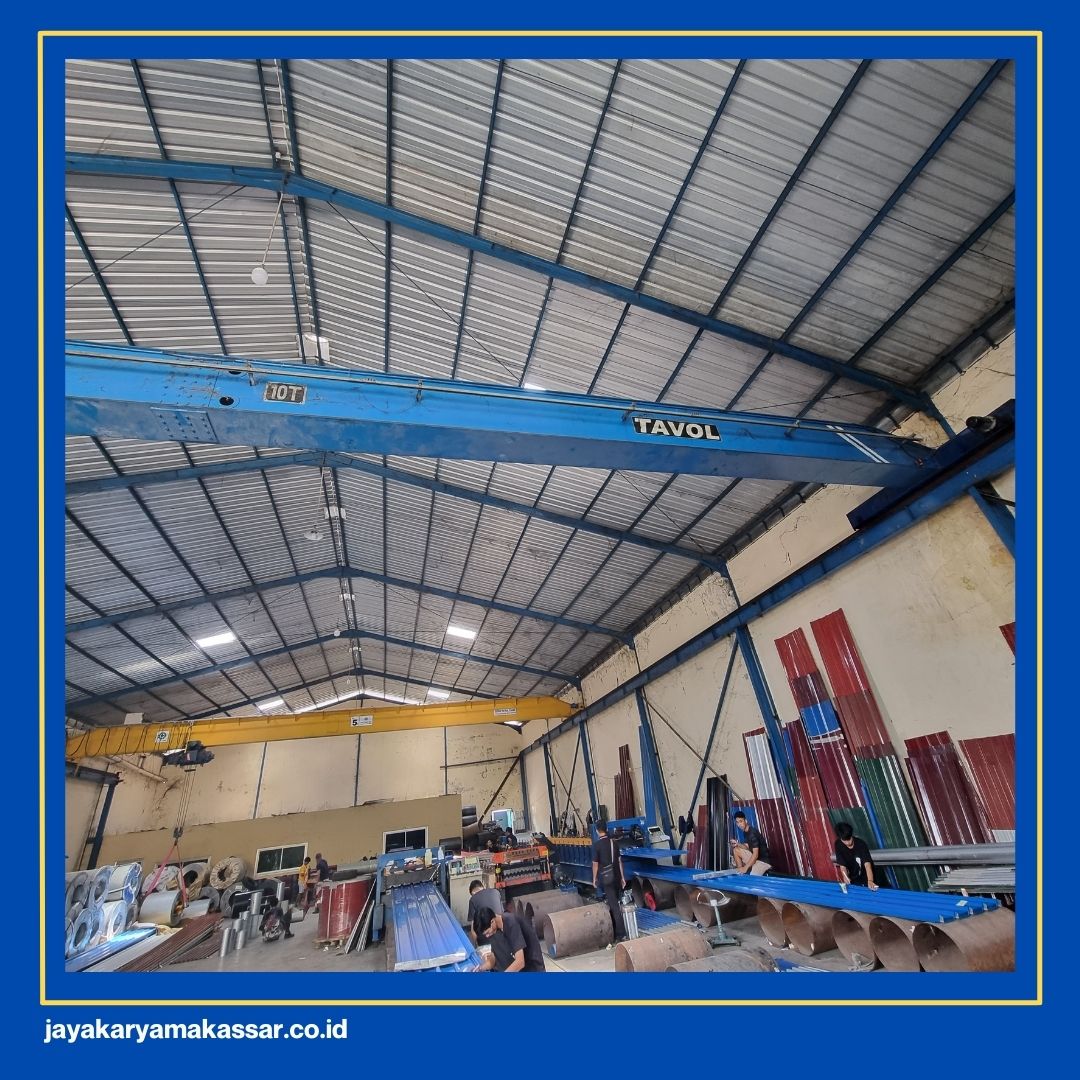

Ceiling mounted bridge crane adalah jenis crane industri yang dipasang dan ditopang langsung oleh struktur atap atau langit-langit bangunan. Sistem ini memungkinkan crane bergerak di sepanjang rel yang terpasang pada rangka atap, sehingga seluruh beban kerja dialirkan ke struktur bangunan, bukan ke lantai produksi. Konsep ini membuat bridge crane jenis ini berbeda dari overhead crane konvensional yang umumnya menggunakan runway beam dan kolom penyangga di lantai.

Secara fungsi, bridge crane jenis ini digunakan untuk mengangkat, memindahkan, dan menurunkan material atau komponen dengan beban tertentu di dalam area kerja. Crane ini banyak dipilih pada fasilitas industri yang mengutamakan pemanfaatan ruang secara optimal, terutama ketika pemasangan kolom tambahan di lantai dianggap tidak memungkinkan atau berisiko mengganggu alur produksi.

Perbedaan Ceiling Mounted Bridge Crane dan Overhead Crane Konvensional

Untuk memahami karakteristiknya dengan lebih jelas, berikut perbedaan antara ceiling mounted bridge crane dan overhead crane konvensional yang disajikan dalam bentuk tabel.

Aspek Perbandingan	Ceiling Mounted Bridge Crane	Overhead Crane Konvensional
Sistem Penopang	Ditopang langsung oleh struktur atap	Menggunakan kolom dan runway beam di lantai
Penggunaan Ruang Lantai	Tidak memakan ruang lantai	Membutuhkan area untuk kolom penyangga
Kebutuhan Struktur Bangunan	Memerlukan rangka atap yang kuat	Lebih fleksibel untuk bangunan standar
Fleksibilitas Layout	Sangat cocok untuk area padat mesin	Lebih mudah diterapkan di ruang terbuka
Kompleksitas Perencanaan	Relatif lebih kompleks	Lebih umum dan standar

Dari perbandingan tersebut, dapat disimpulkan bahwa bridge crane jenis ini lebih unggul dalam hal efisiensi ruang, namun membutuhkan perencanaan struktur bangunan yang lebih matang dibanding overhead crane biasa.

Komponen Utama Ceiling Mounted Bridge Crane

Agar dapat beroperasi dengan baik dan aman, bridge crane jenis ini terdiri atas beberapa komponen utama yang saling terintegrasi. Setiap komponen memiliki peran penting dalam menunjang kinerja sistem angkat secara keseluruhan.

1. Bridge Girder

Bridge girder merupakan balok utama yang membentang melintang dan menjadi jalur pergerakan trolley. Komponen ini dirancang untuk menahan beban angkat beserta gaya dinamis yang terjadi saat crane beroperasi. Kualitas dan desain bridge girder sangat menentukan kapasitas serta stabilitas bridge crane jenis ini.

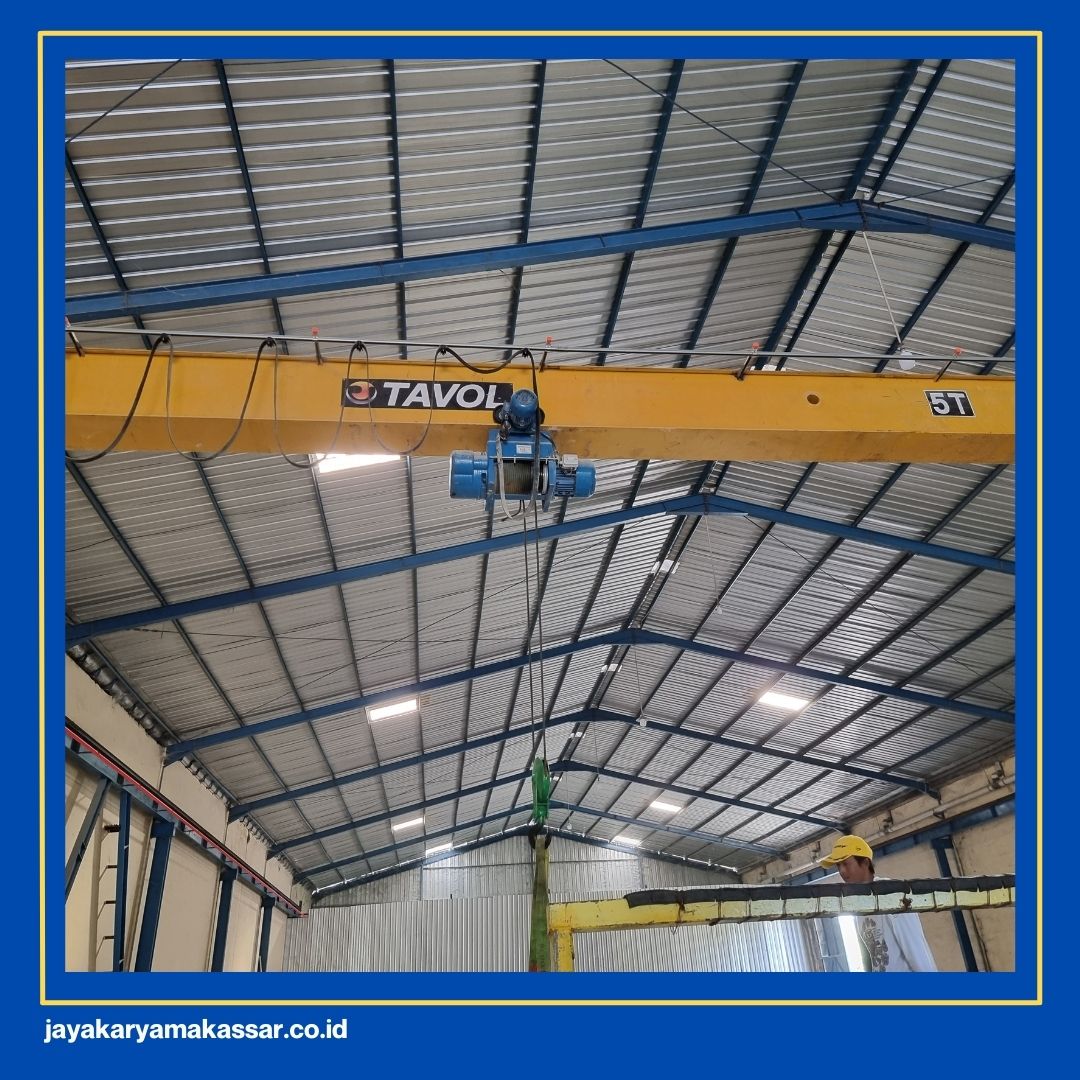

2. Trolley dan Hoist

Trolley berfungsi sebagai unit yang bergerak di sepanjang bridge girder, sedangkan hoist bertugas untuk mengangkat dan menurunkan beban. Kombinasi trolley dan hoist memungkinkan crane melakukan pergerakan horizontal dan vertikal secara presisi. Pada crane industri modern, hoist biasanya dilengkapi sistem pengaman untuk menjaga keselamatan kerja.

3. End Carriage

End carriage terletak di ujung bridge girder dan berfungsi sebagai penghubung antara girder dan rel. Komponen ini dilengkapi roda yang memungkinkan crane bergerak memanjang mengikuti jalur rel yang terpasang di struktur atap bangunan.

4. Sistem Rel pada Struktur Atap

Rel merupakan elemen penting dalam bridge crane jenis ini karena menjadi jalur utama pergerakan crane. Rel dipasang langsung pada rangka atau balok atap yang telah dirancang untuk menahan beban kerja crane. Oleh karena itu, kondisi dan kekuatan struktur atap menjadi faktor krusial dalam penerapan sistem ini.

5. Sistem Kontrol dan Panel Listrik

Sistem kontrol berfungsi mengatur seluruh operasi crane, mulai dari pengangkatan, pergerakan, hingga penghentian beban. Panel listrik biasanya dilengkapi dengan perangkat keselamatan seperti limit switch dan sistem proteksi untuk memastikan operasi crane berjalan aman dan efisien.

Cara Kerja Ceiling Mounted Bridge Crane

Cara kerja bridge crane jenis ini pada dasarnya mengikuti prinsip sistem angkat material, namun dengan dukungan struktur atap sebagai penopang utama. Secara umum, alur kerjanya dapat dijelaskan sebagai berikut.

Beban diangkat menggunakan hoist yang terpasang pada trolley sesuai kapasitas yang telah ditentukan.
Setelah beban terangkat, trolley bergerak secara horizontal di sepanjang bridge girder.
Bridge crane kemudian bergerak memanjang mengikuti rel yang terpasang pada struktur atap.
Beban diposisikan di area yang diinginkan dan diturunkan secara terkendali hingga mencapai titik penempatan.

Kelebihan Ceiling Mounted Bridge Crane

Bridge crane jenis ini memiliki sejumlah kelebihan yang menjadikannya pilihan ideal untuk kondisi industri tertentu. Berikut beberapa keunggulan utama yang perlu diketahui.

1. Tidak Mengganggu Area Lantai Produksi

Karena seluruh sistem ditopang oleh struktur atap, penggunaan bridge crane jenis ini tidak memerlukan kolom tambahan di lantai. Hal ini sangat menguntungkan bagi fasilitas produksi dengan area kerja yang padat mesin dan peralatan.

2. Efisiensi Pergerakan Material

Dengan jalur pergerakan yang bebas dari hambatan di lantai, proses pemindahan material dapat dilakukan dengan lebih cepat dan teratur. Efisiensi ini berdampak langsung pada kelancaran alur produksi.

3. Presisi dan Stabilitas Pengangkatan

Ceiling mounted bridge crane dirancang untuk memberikan kontrol pergerakan yang presisi. Stabilitas pengangkatan tetap terjaga karena beban didistribusikan secara merata ke struktur bangunan.

4. Optimal untuk Bangunan dengan Ruang Terbatas

Pada bangunan industri yang tidak memungkinkan pemasangan kolom penyangga tambahan, sistem ceiling mounted menjadi solusi yang sangat efektif tanpa harus mengubah layout secara besar-besaran.

Kekurangan Ceiling Mounted Bridge Crane

Meskipun memiliki banyak kelebihan, bridge crane jenis ini juga memiliki beberapa keterbatasan yang perlu dipertimbangkan sebelum digunakan.

Sangat bergantung pada kekuatan dan kondisi struktur atap bangunan.
Tidak semua gedung industri dirancang untuk menahan beban crane.
Proses perencanaan dan analisis struktur relatif lebih kompleks.
Biaya instalasi awal dapat lebih tinggi dibanding sistem crane konvensional.

Aplikasi Ceiling Mounted Bridge Crane di Industri

Dalam praktiknya, bridge crane jenis ini banyak diaplikasikan di berbagai sektor industri. Sistem ini sering digunakan pada pabrik manufaktur yang memiliki lini produksi padat, workshop perakitan dengan kebutuhan pemindahan komponen presisi, serta gudang industri dengan keterbatasan ruang lantai.

Selain itu, crane ini juga cocok untuk industri otomotif, logam, dan fasilitas produksi lain yang membutuhkan efisiensi ruang dan pergerakan material yang terkontrol.

Hal yang Perlu Dipertimbangkan Sebelum Menggunakan Ceiling Mounted Bridge Crane

Sebelum memutuskan penggunaan bridge crane jenis ini, terdapat beberapa aspek penting yang perlu diperhatikan secara menyeluruh.

Kapasitas angkat yang sesuai dengan kebutuhan operasional.
Kondisi dan kekuatan struktur atap bangunan.
Panjang bentang dan area kerja crane.
Intensitas penggunaan serta beban kerja harian.
Standar keselamatan dan regulasi yang berlaku di industri.

Solusi Ceiling Mounted Bridge Crane untuk Kebutuhan Industri

Ceiling mounted bridge crane merupakan solusi sistem angkat yang efektif untuk industri dengan keterbatasan ruang lantai dan kebutuhan efisiensi tinggi. Dengan perencanaan yang tepat dan dukungan struktur bangunan yang memadai, crane ini mampu meningkatkan produktivitas serta kelancaran proses kerja.

PT Jaya Karya Makassar hadir sebagai mitra penyedia crane industri yang memahami pentingnya spesifikasi teknis, keselamatan, dan kesesuaian sistem dengan kondisi bangunan, sehingga kebutuhan material handling di fasilitas industri dapat terpenuhi secara optimal.
